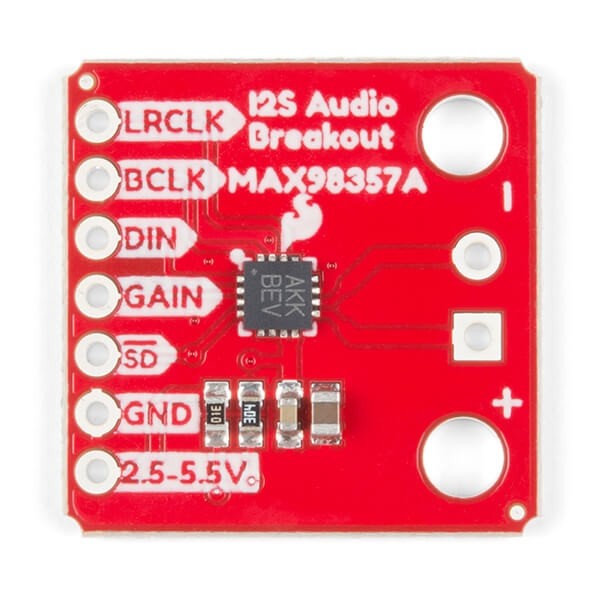

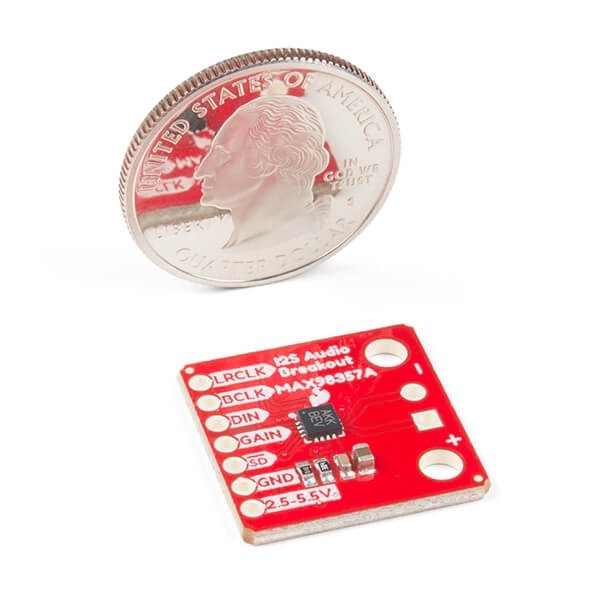

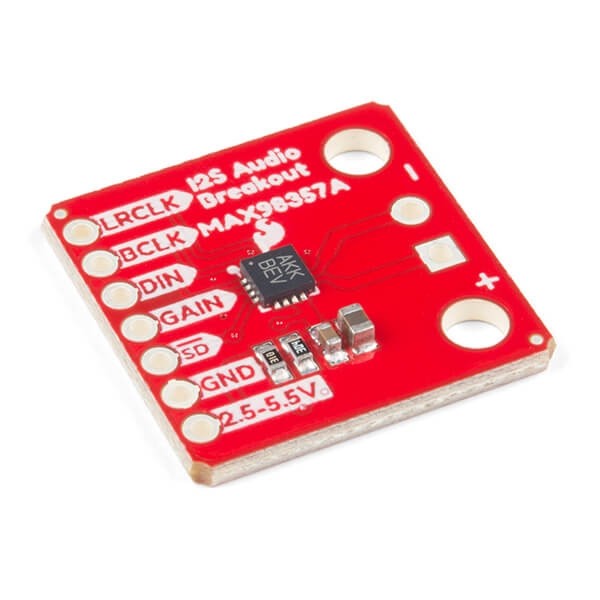

SparkFun I2S Audio Breakout - MAX98357A

SparkFun I2S Audio Breakout - MAX98357A

SparkFun I ² S Audio Breakout kartı, hoparlörleri çalıştırmak için I ² S (I ² C ile karıştırılmamalıdır ) sesini analog sinyale dönüştüren MAX98357A dijitalden analoğa dönüştürücüyü (DAC) kullanır . I ² S Audio Breakout, I ² S standardını kullanan dijital ses sinyallerini bir analog sinyale dönüştürür ve 4Ω yüke 3,2 W'a kadar güç sağlayabilen bir D sınıfı amplifikatör kullanarak sinyali yükseltir. Kart yalnızca sol kanal sesini, sağ kanalı veya her ikisini birden verecek şekilde yapılandırılabilir.

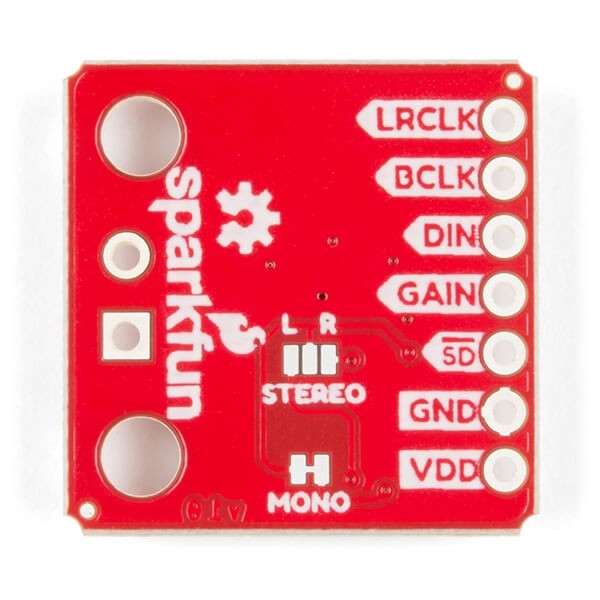

SparkFun I ² S Audio Breakout kartı oldukça basittir ve onu kurmak ve çalışmak için sadece birkaç pin bağlantısı gerektirir. Varsayılan olarak kart "mono" işletimde yapılandırılmıştır, yani tek bir hoparlörü sürmek için sol ve sağ sinyaller birleştirilir. Sol ve sağ ses kanalları için ayrı bir hoparlör istiyorsanız, mono jumper'ı kesmeniz gerekir. Ses kanalı çıkışını seçebilmenin yanı sıra, kazanç birkaç şekilde yapılandırılabilir. Amplifikatörün kazancı, +3dB kadar düşükten +15dB'ye kadar yapılandırılabilir. Kanal seçimi kart üzerinde yapılandırılabilse de kazanç, kazanç pini kullanılarak harici olarak kontrol edilir. Varsayılan olarak, kart +9dB için yapılandırılmıştır, ancak kolayca değiştirilebilir.

Özellikleri

• Besleme Voltaj Aralığı: 2.5V - 5.5V.
• Çıkış Gücü: 5V'de 3.2W'dan 4Ω'a.
• Çıkış Kanalı Seçimi: Sol, Sağ veya Sol/2 + Sağ/2 (Varsayılan).
• Örnek Hızı: 8kHz - 96kHz.
• Örnek Çözünürlük: 16/32 bit.
• Sessiz Akım: 2.4mA.
• Filtresiz D Sınıfı Çıkışlar
• MCLK Gerekmez
• Tıklama ve Pop Azaltma
• Kısa Devre ve Termal Koruma.

Dökümanlar

• Ürün Şeması
• Eagle Dosyaları
• Bağlantı Kılavuzu
• Veri sayfası (MAX98357A)
• GitHub
