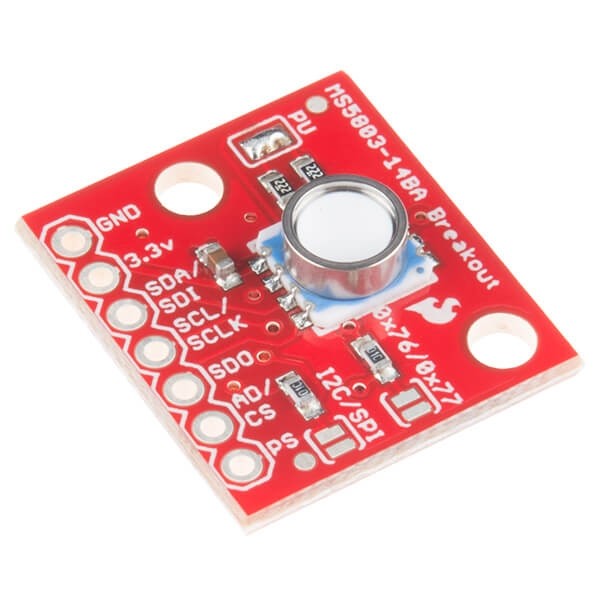

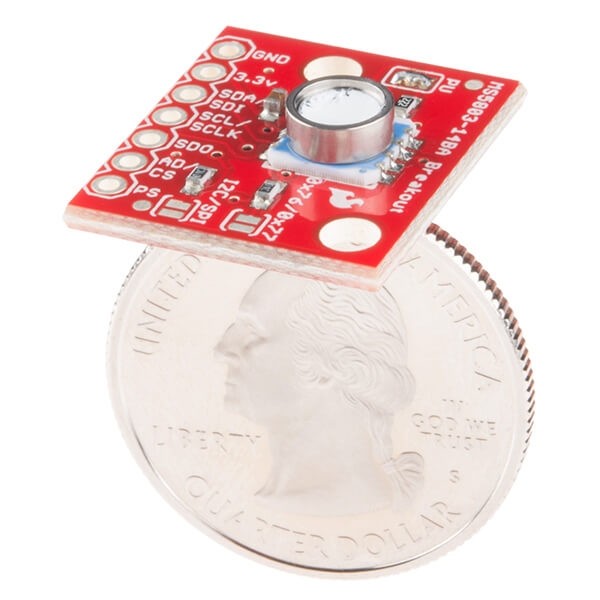

SparkFun Basınç Sensörü Breakout - MS5803-14BA

SparkFun Basınç Sensörü Breakout - MS5803-14BA

Bu, hem I ² C hem de SPI arayüzüne sahip yüksek çözünürlüklü bir basınç sensörü olan MS5803-14BA Basınç Sensörü Koparma'dır . Bu MEMS basınç sensörü, etrafındaki hava, su ve viskoz bir sıvı gibi davranan diğer her şeyi içeren sıvının mutlak basıncını ölçer. Verileri nasıl yorumladığınıza bağlı olarak rakımı, su derinliğini veya doğru bir basınç okuması gerektiren diğer görevleri belirleyebilirsiniz. MS5803-14BA'yı benzersiz kılan, jel membranı ve 30 bar su basıncına karşı koruma sağlayan antimanyetik paslanmaz çelik kapağıdır.

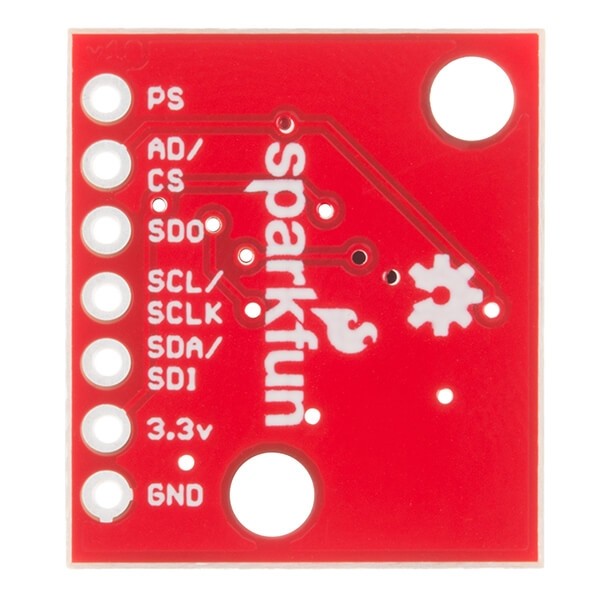

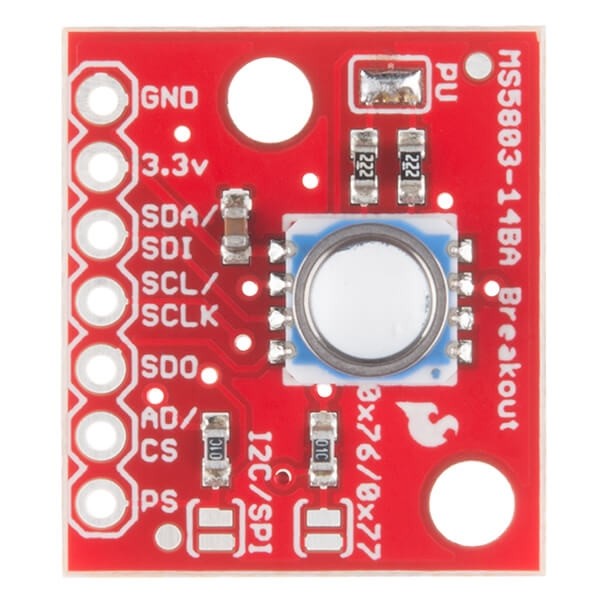

Güç için GND ve 3.3V, I ² C arabirimi için SDA/SDI ve SCL/SCLK ve SPI arabirimi için SD0, AD/CS ve PS dahil olmak üzere ihtiyacınız olan tüm pinleri ayırdık. MS5803-14BA Breakout, 1 / 0.6 / 0.4 / 0.3 / 0.2 mbar çözünürlük aralığı sunar. I ² C ve SPI arabirimleri arasında geçiş yapmak için lehim pedleri arasında biraz lehimleme gerekeceğini unutmayın, daha fazla bilgi için aşağıdaki bağlantı kılavuzuna bakın.

Özellikleri

• Çalışma Gerilimi - 1,8 - 3,6 V
• Pik Besleme Akımı - 1.4 mA
• Çalışma Aralığı - 0 ila 14 bar
• Çözünürlük - 1 / 0.6 / 0.4 / 0.3 / 0.2 mbar
• I ² C ve SPI Arayüzü
• Jel Korumalı

Dökümanlar

• Ürün Şeması
• Eagle Dosyaları
• Bağlantı Kılavuzu
• Veri sayfası (MS5803-14BA)
• GitHub (Tasarım Dosyaları ve Örnek Kod)
• GitHub (Kütüphane)
