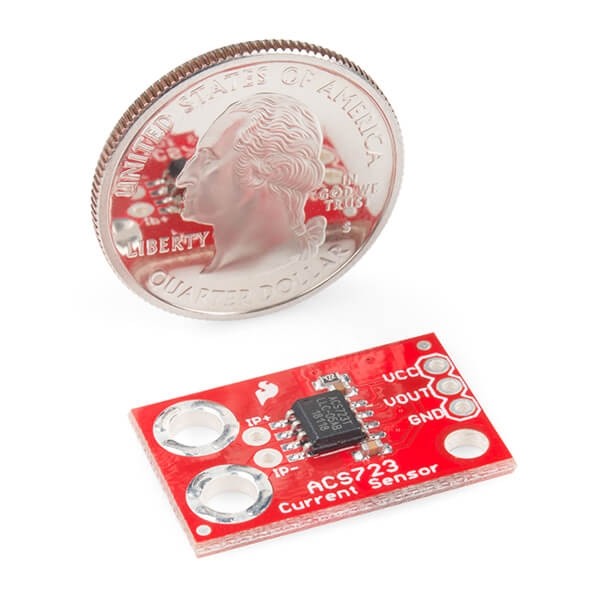

SparkFun Akım Sensörü Breakout - ACS723

SparkFun Akım Sensörü Breakout - ACS723

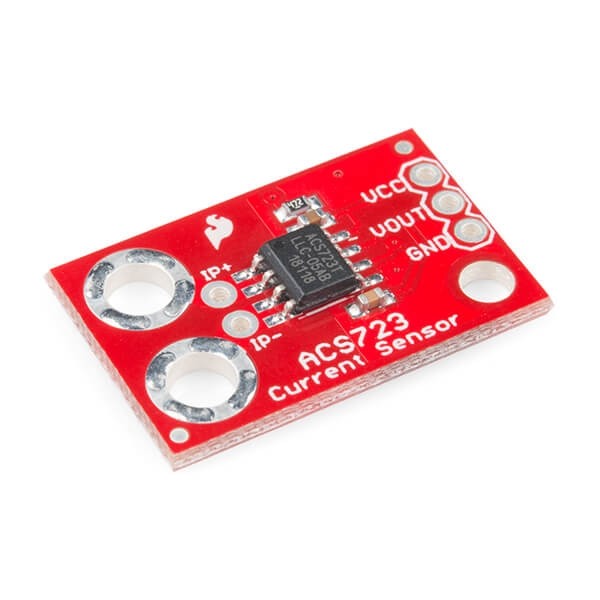

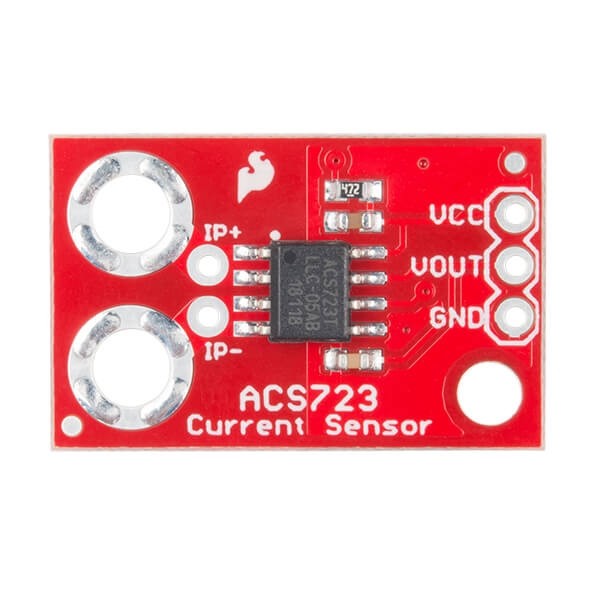

SparkFun Akım Sensörü Koparma, orta düzeyde AC ve DC akım algılama uygulamaları için ACS723'ü kullanan yüksek doğrulukta bir karttır. ACS723 sensörü, kart üzerindeki IP+ ve IP-pinlerinden geçen akıma göre bir voltaj çıkışı sağlamak için bir Hall etkisi sensörü kullanır. Özellikle bir Hall etkisi sensörü kullanmanın avantajı, algılanan devrenin ve sensörü okuyan devrenin elektriksel olarak izole edilmiş olmasıdır, yani Arduino'nuz 5V üzerinde çalışıyor olsa da, algılanan devre daha yüksek DC veya AC voltajlarında çalışabilir!

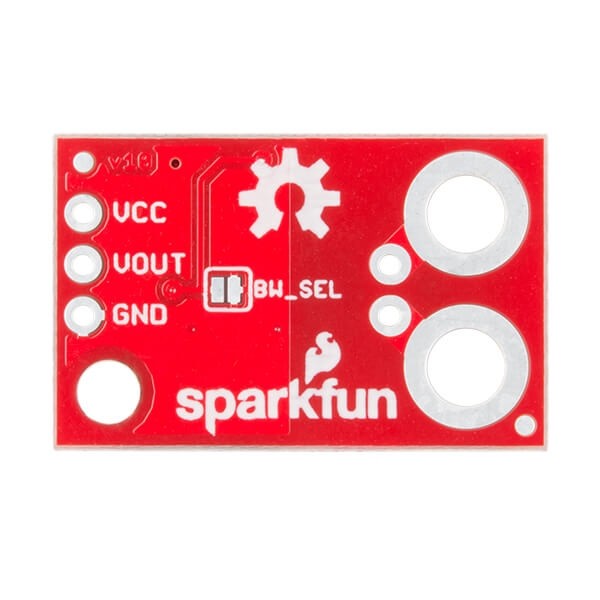

SparkFun Akım Sensörü Breakout, hem DC hem de AC akımlarını 5A'ya kadar ölçer, ölçülen ve algılanan devrelerin tam elektriksel izolasyonuna sahiptir ve 400mV/A'lık bir temel hassasiyete sahiptir. Analog çıkış 80kHz'e ayarlanabilir olmasına rağmen, yüksek kazançlarda kullanıldığında gürültüyü azaltmak için ACS723 Sensör Koparma genişlik filtresindeki bant genişliği 20kHz'e ayarlanmıştır. Sensörün yapabileceği tam 80KHz bant genişliği, kartın arkasındaki JP1 (Bandwidth Select) jumper'ı kapatılarak kurtarılabilir.

Not: Çipin kendisi 2,4 kV'a (RMS) kadar izolasyon derecesine sahip olsa da, kart bu tür yüksek voltaj uygulamaları için tasarlanmamıştır.

Dökümanlar

• Ürün Şeması
• Eagle Dosyaları
• Bağlantı Kılavuzu
• Veri sayfası (ACS723)
• GitHub
