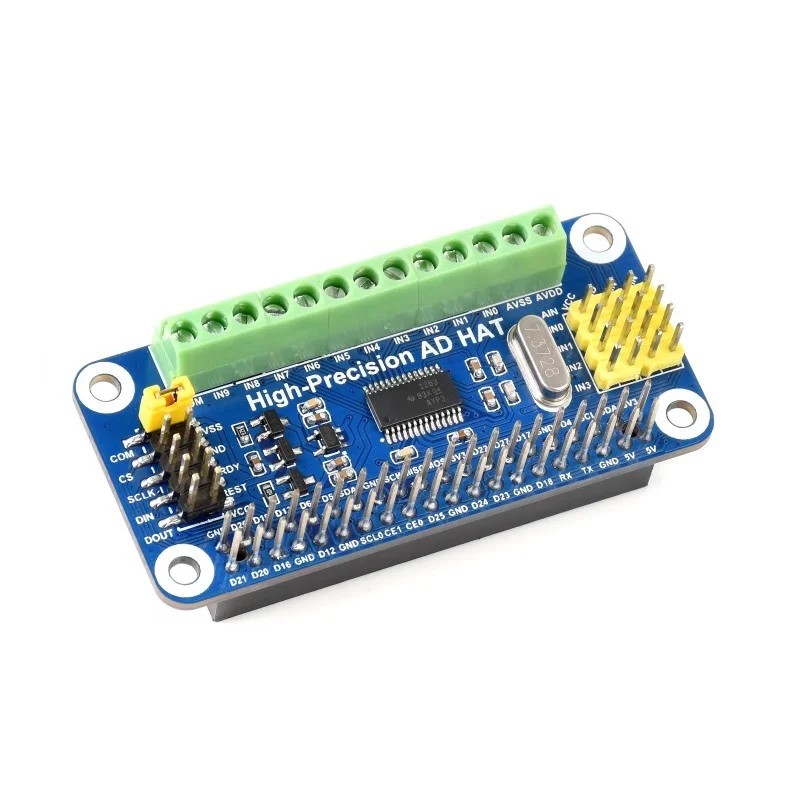

Raspberry Pi Uyumlu 10 Kanal 32-Bit Yüksek HassasiyetliADC HAT – ADS1263 Çipli

Samm Market garantisiyle sunulan bu 10 kanallı,32-bit yüksek hassasiyetli ADC HAT, Raspberry Pi projelerinizde analog sensörverilerini son derece doğru bir şekilde okumanıza olanak tanır.

Texas Instruments üretimi ADS1263 çipi ile donatılmışbu HAT kartı, hem sensör veri okuma hem de proje geliştirme süreçlerinde sizebirçok avantaj sunar. Üzerindeki AD giriş başlığı, hem tek uçlu hem dediferansiyel girişleri destekler ve çoğu Waveshare sensörü ile uyumlupin yapısına sahiptir. Ayrıca farklı kontrol sistemleri için ek başlıklar veADC toprak referansı yapılandırmaları da mevcuttur.

Sensör bağlantılarını manuel olarak gerçekleştirebilmeniziçin vida terminalleri, projelerinizdeki diğer işlemler için ise GPIOpinlerine tam erişim sağlanmıştır. Ürün, Raspberry Pi üzerine stabil birşekilde monte edebilmeniz için ayaklı vida setiyle birlikte gelir.

Öne Çıkan Özellikler

  • ADS1263 çip ile ultra yüksek hassasiyet
  • Düşük gürültü, düşük sıcaklık sapması
  • 10 kanal 32-bit ADC (5 kanal diferansiyel giriş)
  • 38.4kSPS maksimum örnekleme hızı
  • Gömülü 24-bit yardımcı ADC
  • Dahili ADC test sinyali
  • IDAC akım kaynağı desteği
  • 2.5V dahili referans voltajı
  • 8x çoklayıcı GPIO
  • PGA (32 kata kadar kazanç)
  • Waveshare sensör pin yapısıyla uyumlu AD başlık girişi
  • Vida terminali üzerinden analog sinyal ve güç bağlantısı imkanı
  • Raspberry Pi dışında farklı kontrolcülerle kullanıma uygun kontrol başlığı
  • Üç kablolu RTD (rezistans sıcaklık dedektörü) devresi desteği
  • Online geliştirme kaynakları mevcuttur
  • Üretici firma kaynakları için tıklayınız.

Teknik Özellikler

  • Çözünürlük: 32-bit
  • Maksimum Örnekleme Hızı: 38.4kSPS
  • Haberleşme Arabirimi: SPI
  • Giriş Türü: Tek uçlu ve diferansiyel
  • Giriş Voltaj Aralığı: -2.5V ila 5V
  • Kanal Sayısı: 10
  • PGA Kazancı (maks): 32 kat
  • Yapı: Delta-Sigma
  • Referans Voltajı: Dahili ve harici destekli

Kutu İçeriği

  • 1x Yüksek Hassasiyetli AD HAT (ADS1263)
  • 1x Raspberry Pi montaj vidası paketi
  • Not: Raspberry Pi, sensörler ve bağlantı kabloları pakete dahil değildir.

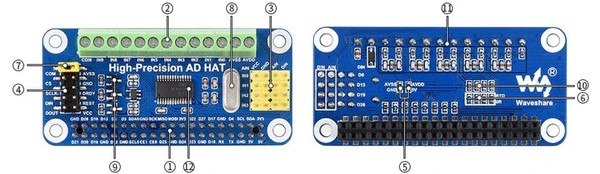

Bağlantı Noktaları

  1. Raspberry Pi GPIO başlığı – Raspberry Pi ile bağlantı için
  1. AD girişi (vida terminali) – Genel amaçlı sensör bağlantısı
  1. AD girişi (başlık) – Waveshare sensör modülleriyle uyumlu
  1. Kontrol girişi (başlık) – Farklı ana sistemlerle kontrol için
  1. Güç yapılandırma direnci
  1. RTD yapılandırma direnci
  1. ADC toprak referansı yapılandırması – AD tek uçlu modda COM pini GND ya da harici referansa bağlanabilir
  1. 7.3728 MHz kristal osilatör
  1. Güç kaynağı bölümü
  1. RTD devre bölümü
  1. Giriş filtreleme bölümü
  1. ADS1263 ADC Çipi – 10 kanal, 32-bit yüksek hassasiyetli ADC

Bu gelişmiş ADC HAT kartı, özellikle endüstriyeluygulamalar, yüksek doğruluk isteyen sensör ölçümleri ve RaspberryPi projeleri için ideal bir seçimdir. Samm Market güvencesiyle eniyi fiyat ve garantili ürün avantajından hemen yararlanın!
