Raspberry Pi için 7.5 inç E-Ink Ekran HAT, 800×480

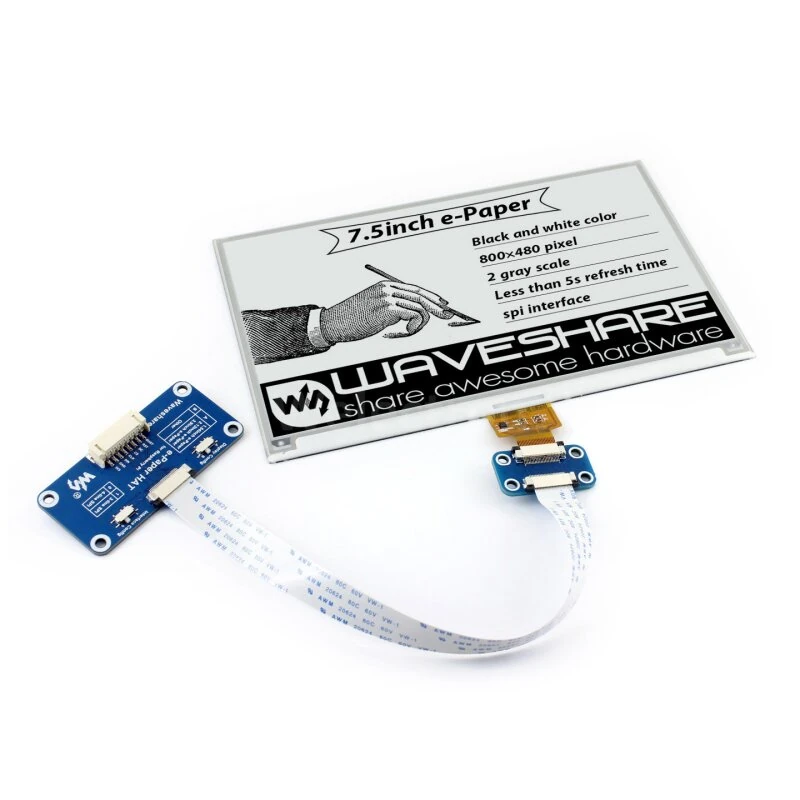

7.5 inç E-Ink Ekran HAT – Raspberry Pi Uyumlu, 800×480 Çözünürlük

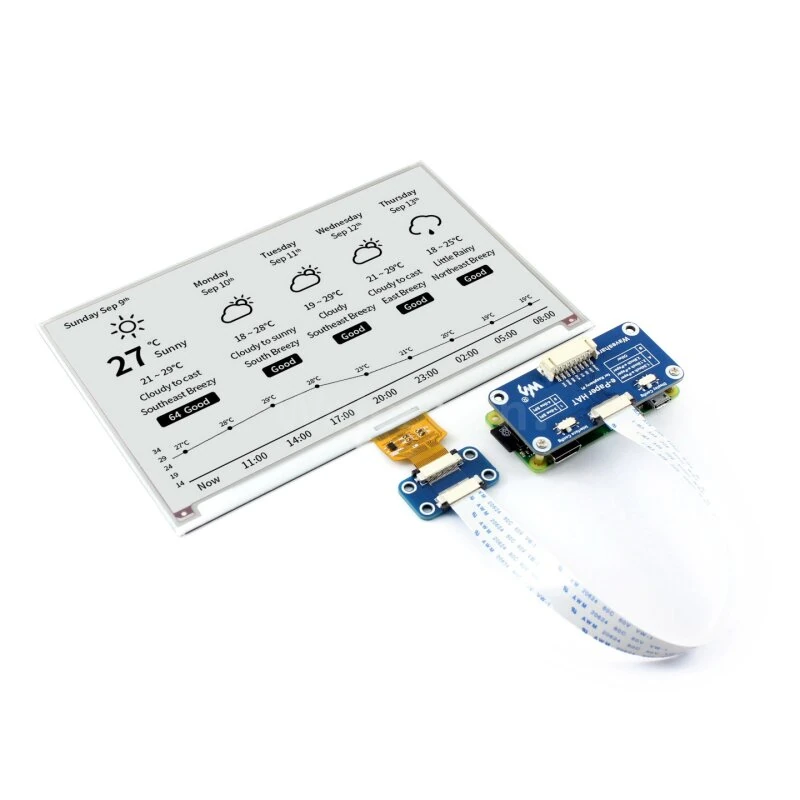

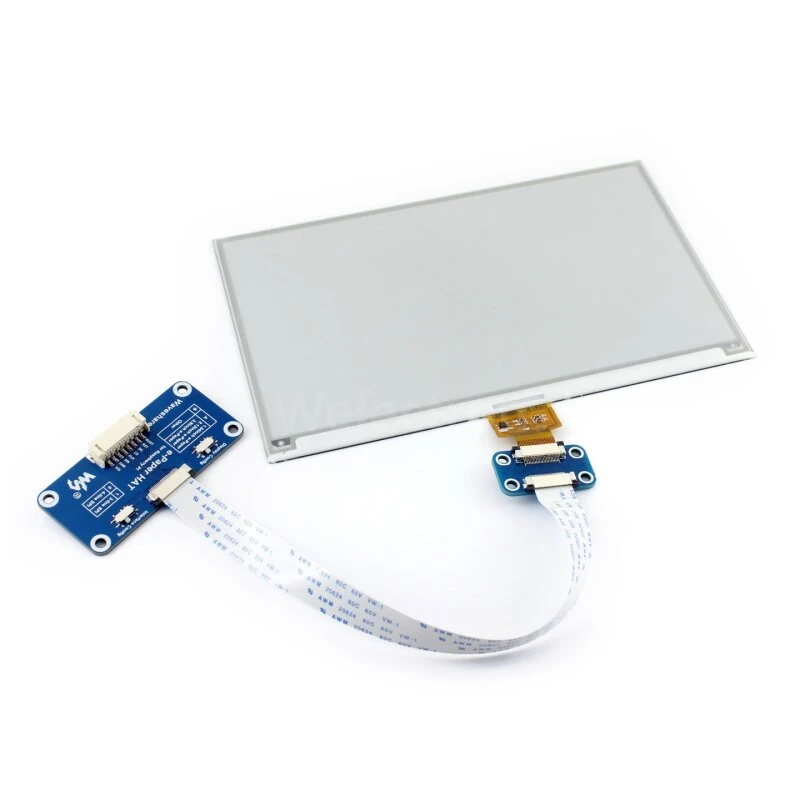

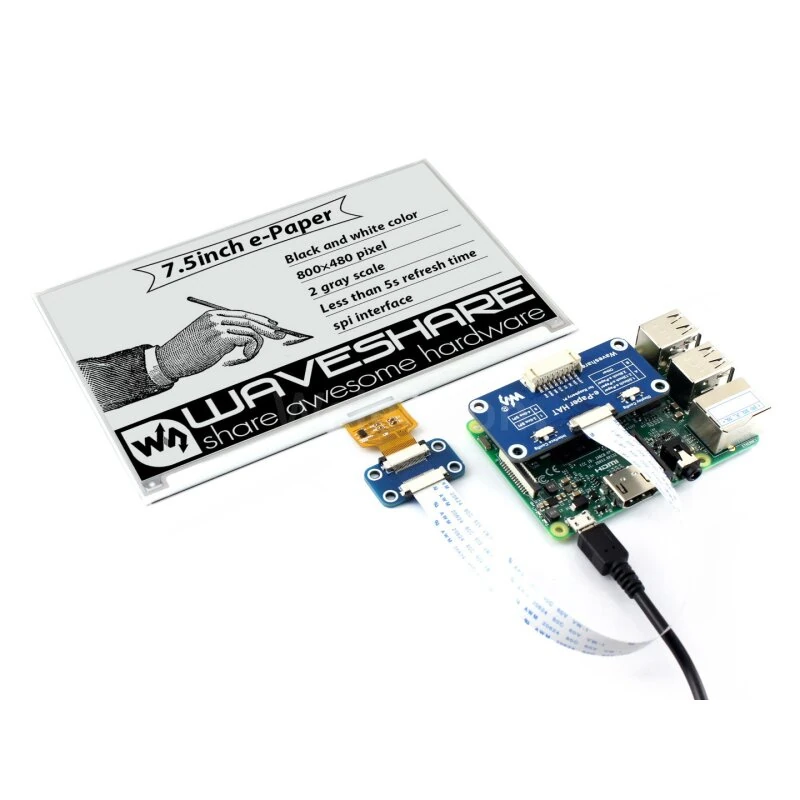

Samm Market tarafından sunulan 7.5 inç E-Ink (elektronik mürekkep) ekran HAT, Raspberry Pi projeleriniz için düşük güç tüketimi, geniş görüş açısı ve uzun süreli görüntü koruma özellikleriyle öne çıkar. 800×480 çözünürlüğe sahip bu ekran, SPI arayüzü üzerinden kolayca haberleşir ve gömülü kontrolcüsü sayesinde ek bir donanıma ihtiyaç duymaz. Elektrik bağlantısı kesildiğinde bile son görüntüyü koruyabilmesi sayesinde raf etiketleri, endüstriyel cihaz ekranları ve düşük güç gerektiren görsel projeler için ideal bir tercihtir.

Temel Özellikler

• Arka aydınlatmasız yapı: Güç kesilse bile son görüntüyü uzun süre korur.

• Ultra düşük güç tüketimi: Enerji yalnızca ekran yenileme sırasında kullanılır.

• Geniş uyumluluk: Raspberry Pi serisi, Jetson Nano ve benzeri 40PIN GPIO uyumlu kartlarla kullanılabilir.

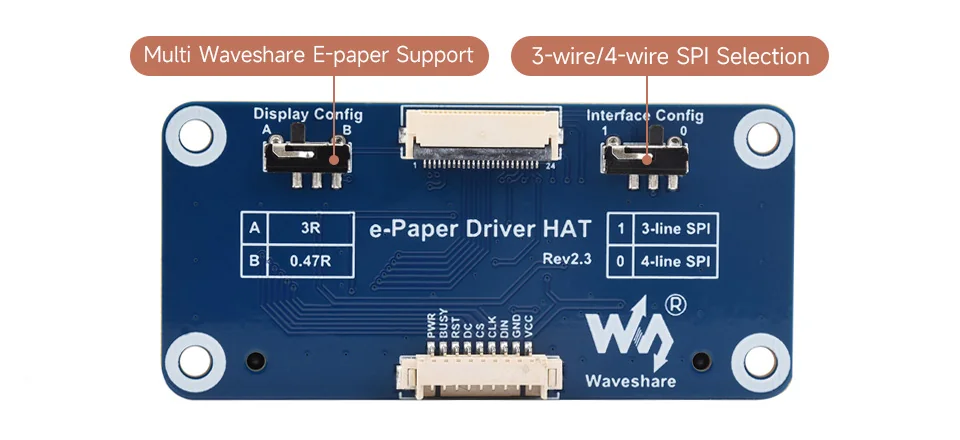

• SPI arabirimi: Raspberry Pi, Arduino, Nucleo ve diğer mikrodenetleyici kartlarıyla kolay entegrasyon.

• Yerleşik voltaj dönüştürücü: 3.3V ve 5V MCU’larla tam uyumluluk sağlar.

• Geliştirme desteği: Raspberry Pi, Jetson Nano, Arduino ve STM32 için örnekler ve detaylı dökümantasyon içerir.
• Üretici firma kaynakları için tıklayınız.

Teknik Özellikler

• Çalışma Gerilimi: 3.3V – 5V

• Arayüz: SPI

• Dış Boyutlar: 170.2mm × 111.2mm

• Ekran Boyutu: 163.2mm × 97.92mm

• Nokta Aralığı: 0.205 × 0.204 mm

• Çözünürlük: 800 × 480 piksel

• Görüntü Renkleri: Siyah, Beyaz

• Gri Ton Sayısı: 2 seviye

• Tam Yenileme Süresi: Yaklaşık 5 saniye

• Yenileme Güç Tüketimi: 38 mW (typ.)

• Bekleme Güç Tüketimi: <0.017 mW

• Görüş Açısı: >170°

Revizyon Bilgisi

2019.11 itibarıyla yayımlanan V2 versiyonu, önceki 640×384 çözünürlüklü sürümden 800×480 çözünürlüğe yükseltilmiştir. Donanım ve arayüz açısından V1 ile uyumlu olmakla birlikte, yazılım tarafında güncelleme gerekmektedir.

Pin Tanımları
