Raspberry Pi 4B için Alüminyum Alaşımlı Soğutma Fanı, PWM hız ayarlı

Ürün Kodu : MP02665
Tedarikçi Kod: 22931
Stok:
411,18 TL + KDV
493,42 TL
EFT / Havale Fiyatı : 478,61 TL %3  İndirim

Tükendi

Gelince Haber Ver
Listeye Ekle Yorum Yap Fiyat Alarmı

Raspberry Pi 4B Soğutma Fanı

Hepsi bir arada, daha pratik, alan tasarruflu

Düşük Gürültü, Daha Pratik, Termal Bantlar ile Birlikte



Specifications

DESTEKLENEN RASPBERRY PIRaspberry Pi 4 Model B 1GB/2GB/4GB/8GB Sürümü
GÜÇ KAYNAĞIDC 5V girişi (Raspberry Pi'den beslenebilir)
ARAYÜZ3 tel PWM hız ayarlı fan başlığı
NOMİNAL GÜÇ0.3W (5V, 0.06±0.02A)
KABLO UZUNLUĞU80±10mm
FAN5500±10%RPM

Kurulum Örneği

Raspberry Pi 4B'yi Soğutmak (Sol) ve Raspberry Pi 4B ile FAN Adaptörü (Sağ)


FAN Adaptörü ile Diğer Raspberry Pi HAT'lerini Bağlama


FAN adaptörü isteğe bağlıdır.

Raspberry Pi ve diğer HAT'ler dahil DEĞİLDİR.


Raspberry Pi 4B İçin Özel Tasarım

Boyut ve Montaj Delikleriyle Raspberry Pi 4B'ye Uygun, Hızlı Isı Dağılımı,

Hafif ve Sessiz



Raspberry Pi 4B Soğutma Çözümü Karşılaştırması



Nasıl Kurulur


1. Termal pedi yukarıda gösterildiği gibi Raspberry Pi 4B'ye yapıştırın



2. PI4-FAN-PWM'yi Raspberry Pi'nin arkasından vidalarla sabitleyin



3. Kabloları GPIO'ya bağlayın. Kırmızı kabloyu 5V'ye, siyahı GND'ye ve maviyi PWM pinine (TXD/GPIO12/GPIO18 seçilebilir) bağlayın



4. FAN Adaptörü ile kullanıldığında, yukarıdaki resimdeki gibi kabloyu bağlayın, varsayılan PWM pini D12(GPIO12)'dir. TXD veya D18(GPIO18) 'e geçiş yapabilirsiniz, 0R direncini değiştirerek.


Soğutma Bloğu Tanıtımı

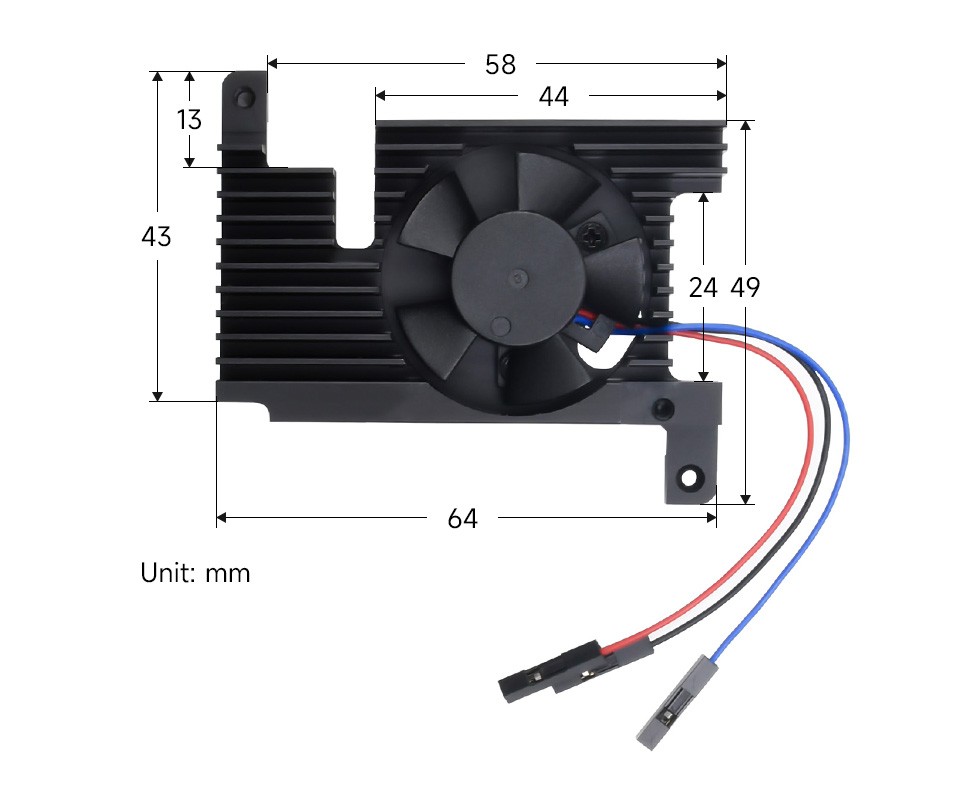

Dış Boyutlar
