ESP32-S3 Geliştirme Kartı – 5 inç Dokunmatik Ekranlı, 800×480 Çözünürlük

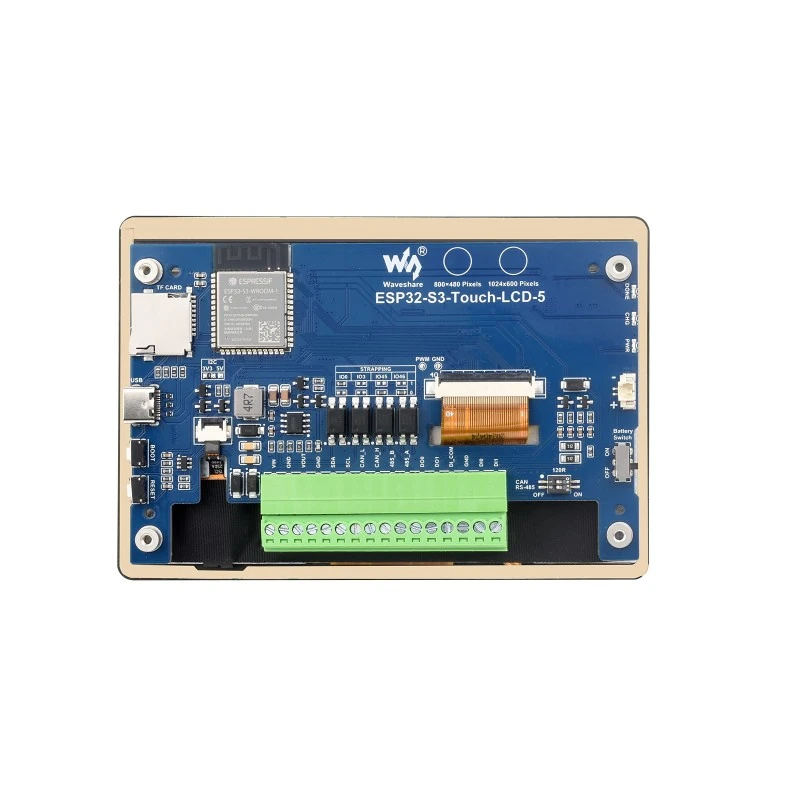

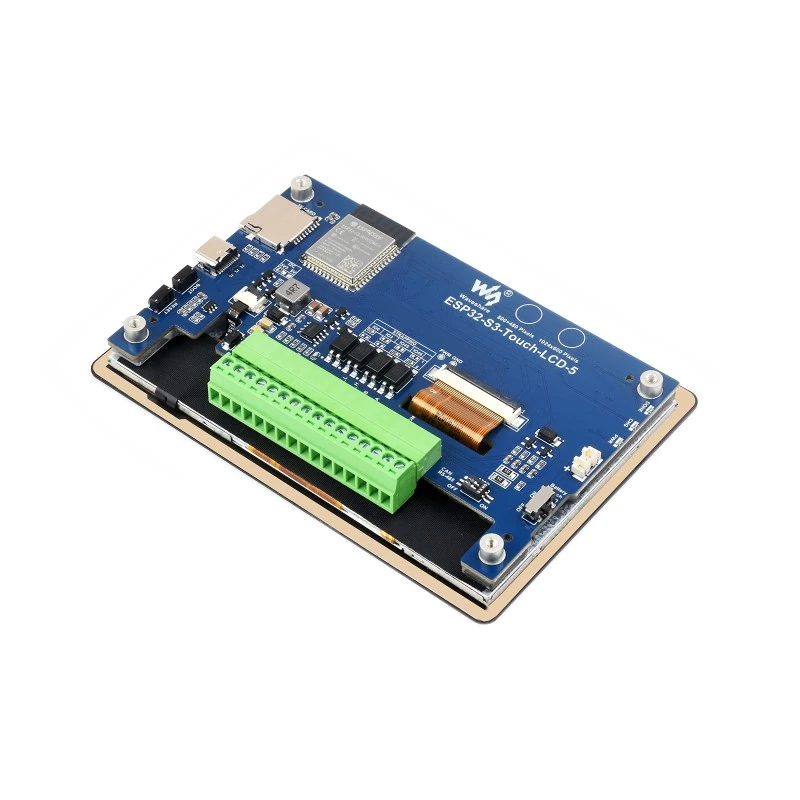

Waveshare ESP32-S3-Touch-LCD-5 5 İnç HMI Geliştirme Kartı

Waveshare ESP32-S3-Touch-LCD-5, ESP32-S3 mikrodenetleyici, 5 inç IPS dokunmatik ekran, Wi-Fi, Bluetooth, CAN, RS485, USB ve çeşitli endüstriyel giriş/çıkış arayüzlerini tek bir kompakt kart üzerinde bir araya getiren gelişmiş bir HMI ve kontrol geliştirme kartıdır.

Kart, 800 × 480 piksel çözünürlüğe sahip 5 inç IPS ekran ve 5 noktalı kapasitif dokunmatik panel ile kullanıcı arayüzlerinin doğrudan cihaz üzerinden oluşturulmasına olanak sağlar. Bu yapısıyla HMI panelleri, otomasyon sistemleri, makine kontrol ekranları, endüstriyel kontrol cihazları ve IoT uygulamaları için kullanılabilir.

Merkezinde bulunan ESP32-S3 çift çekirdekli Xtensa LX7 işlemci, 240 MHz'e kadar çalışma frekansı sunarken; 16 MB Flash ve 8 MB PSRAM bellek kapasitesi, gelişmiş grafik arayüzleri ve uygulamalar için yeterli kaynak sağlar.

Önemli: Ürün bir geliştirme kartıdır. Harici sensörler, güç kaynakları, TF kartı ve diğer çevre birimleri ürün içeriğine dahil değildir. Üretici firma kaynakları için tıklayınız.

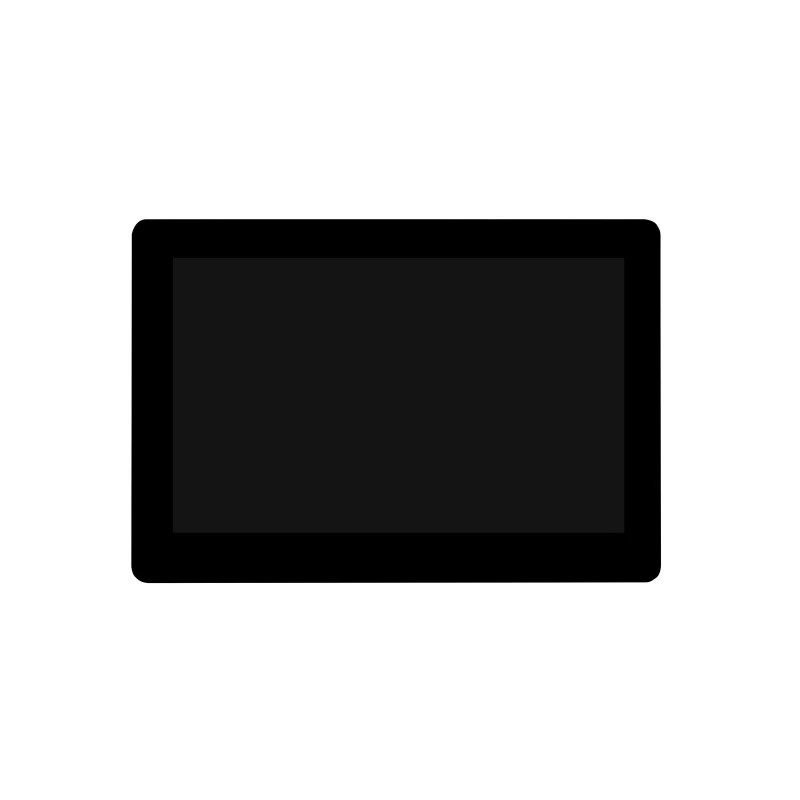

5 İnç IPS Dokunmatik Ekran

ESP32-S3-Touch-LCD-5, 5 inç IPS ekran ile donatılmıştır. Ekran 800 × 480 piksel çözünürlüğe, 65K renk desteğine ve 160° görüş açısına sahiptir.

Ekranın üzerinde bulunan 5 noktalı kapasitif dokunmatik panel, kullanıcıların grafik arayüzlerle doğrudan etkileşim kurmasını sağlar.

Bu yapı sayesinde kart; buton, menü, gösterge, grafik, kontrol paneli ve durum ekranlarının oluşturulabileceği HMI uygulamaları için uygundur.

Güçlü ESP32-S3 İşlemci

Kartın merkezinde ESP32-S3 mikrodenetleyici bulunur.

Çift çekirdekli Xtensa 32-bit LX7 işlemci, 240 MHz'e kadar çalışma frekansı sunar. Grafik arayüzleri, kablosuz haberleşme, sensör verilerinin işlenmesi ve kontrol uygulamaları gibi farklı görevler aynı platform üzerinde gerçekleştirilebilir.

Bellek Özellikleri

• 512 KB SRAM
• 384 KB ROM
• 16 MB Flash
• 8 MB PSRAM

Özellikle LVGL tabanlı grafik arayüzler ve dokunmatik HMI uygulamalarında yüksek bellek kapasitesi avantaj sağlar.

Wi-Fi ve Bluetooth 5 LE

ESP32-S3-Touch-LCD-5, dahili kablosuz haberleşme özellikleri sayesinde ek bir kablosuz haberleşme modülüne ihtiyaç duymaz.

Desteklenen bağlantılar:

• Wi-Fi 802.11 b/g/n – 2,4 GHz
• Bluetooth 5 LE

Bu özellikler kartın IoT, kablosuz kontrol, veri aktarımı ve akıllı cihaz uygulamalarına entegre edilmesini kolaylaştırır.

CAN ve RS485 Haberleşme

Kart, endüstriyel otomasyon sistemlerinde yaygın olarak kullanılan CAN ve RS485 haberleşme arayüzlerini destekler.

CAN ve RS485 desteği sayesinde kart; endüstriyel kontrol cihazları, motor sürücüleri, sensörler ve diğer kontrol sistemleriyle haberleşmek için kullanılabilir.

Ayrıca I2C ve USB arayüzleri de farklı çevre birimlerinin sisteme bağlanmasına olanak sağlar.

Opto İzole Dijital Giriş ve Çıkışlar

ESP32-S3-Touch-LCD-5 üzerinde endüstriyel sinyallerle çalışmaya uygun dijital giriş ve çıkışlar bulunur.

Dijital Girişler

• 2 kanal
• 5–36V
• Pasif/aktif giriş
• NPN/PNP desteği
• Optokuplör izolasyonu

Opto izolasyon, harici saha sinyalleri ile kontrol devresi arasında elektriksel izolasyon sağlayarak sistem güvenilirliğine katkıda bulunur.

Dijital Çıkışlar

• 2 kanal
• 5–36V
• Open Collector
• Kanal başına 450 mA'ya kadar

Bu giriş ve çıkışlar sayesinde kart, yalnızca ekran ve kullanıcı arayüzü olarak değil, aynı zamanda çeşitli otomasyon ve kontrol sistemlerinde kontrol birimi olarak da kullanılabilir.

Geniş Besleme Gerilimi

Kart farklı uygulama senaryolarına uyum sağlayacak şekilde birden fazla güç seçeneğini destekler.

Desteklenen güç bağlantıları:

• USB Type-C: 5V
• DC giriş: 7–36V
• MX1.25 bağlantısı: 3,7V Li-Ion pil

7–36V DC giriş desteği, kartın endüstriyel güç sistemleriyle kullanımını kolaylaştırır.

Dahili RTC ve Pil Desteği

Kart üzerinde RTC (Gerçek Zaman Saati) bulunur ve RTC için pil yedekleme desteği sunulur.

Bu özellik; tarih ve saat bilgisinin takip edilmesi gereken otomasyon, veri kaydı, HMI ve IoT uygulamalarında kullanılabilir.

TF Kart Desteği

Entegre TF kart yuvası, veri depolama ve uygulama verilerinin saklanması için kullanılabilir.

Özellikle veri kaydı, kullanıcı dosyaları, konfigürasyon bilgileri veya grafik arayüz kaynaklarının saklanması gereken projelerde ek depolama alanı sağlar.

LVGL, C/C++ ve MicroPython Desteği

ESP32-S3-Touch-LCD-5 farklı geliştirme ortamları ve programlama dilleriyle kullanılabilir.

Desteklenen geliştirme seçenekleri:

• C/C++
• MicroPython
• LVGL grafik arayüz geliştirme

LVGL desteği, 5 inç dokunmatik ekran üzerinde modern grafik kullanıcı arayüzleri oluşturmak için kullanılabilir.

HMI ve Endüstriyel Otomasyon Uygulamaları

Geniş haberleşme seçenekleri, dokunmatik ekranı, dijital I/O'ları ve geniş giriş gerilimi desteği sayesinde kart özellikle HMI ve otomasyon uygulamaları için tasarlanmıştır.

Kullanım alanları:

• Endüstriyel HMI sistemleri
• Makine kontrol panelleri
• PLC yardımcı kontrol ekranları
• Fabrika otomasyonu
• Endüstriyel IoT
• Akıllı kontrol sistemleri
• Robotik uygulamalar
• CAN tabanlı kontrol sistemleri
• RS485 otomasyon sistemleri
• Enerji ve cihaz izleme sistemleri
• Dokunmatik kontrol panelleri
• Veri görüntüleme ve kayıt sistemleri

LED Durum Göstergeleri

Kart üzerinde güç ve şarj durumunu takip etmeye yardımcı olan LED göstergeleri bulunur:

• PWR: Güç göstergesi
• CHG: Şarj göstergesi
• DONE: Tam şarj göstergesi

Bu göstergeler, özellikle pil ile kullanılan uygulamalarda cihazın güç ve şarj durumunun kolayca takip edilmesini sağlar.

Teknik Özellikler

Özellik	Değer
Mikrodenetleyici	ESP32-S3
İşlemci	Xtensa 32-bit LX7, çift çekirdek
Maksimum Frekans	240 MHz
SRAM	512 KB
ROM	384 KB
Flash	16 MB
PSRAM	8 MB
Ekran	5" IPS
Ekran Çözünürlüğü	800 × 480 piksel
Görüş Açısı	160°
Renk	65K
Dokunmatik	5 noktalı kapasitif
Dokunmatik Arayüzü	I2C
Wi-Fi	802.11 b/g/n, 2,4 GHz
Bluetooth	Bluetooth 5 LE
Haberleşme	CAN, RS485, I2C, USB
TF Kart	Var
Dijital Giriş	2 ×, 5–36V, NPN/PNP, opto izole
Dijital Çıkış	2 ×, 5–36V, Open Collector
Çıkış Akımı	Kanal başına 450 mA'ya kadar
RTC	Var, pil yedeklemeli
USB Güç	5V
DC Güç	7–36V
Pil Bağlantısı	MX1.25, 3,7V Li-Ion
Programlama	C/C++, MicroPython, LVGL
LED Göstergeleri	PWR / CHG / DONE
Boyutlar	127,7 × 87,45 mm

Kutu İçeriği

• 1 × Waveshare ESP32-S3-Touch-LCD-5 Modülü
• 1 × 16-pin Vidalı Terminal – Alt Kablo Bağlantısı
