4 İnç 720x720 IPS HDMI Kapasitif Dokunmatik LCD Ekran (C)

Waveshare 4 Inch HDMI LCD (C) – 720x720 IPS Kapasitif Dokunmatik Ekran

Waveshare 4 Inch HDMI LCD (C), Raspberry Pi ve diğer HDMI destekli cihazlarla kullanılabilen 4 inç IPS LCD dokunmatik ekran çözümüdür. 720 x 720 piksel kare ekran yapısı, 5 noktalı kapasitif dokunmatik desteği ve 170° geniş görüş açısı ile kompakt projeler için yüksek kaliteli bir görüntüleme ve kontrol arayüzü sunar.

Ürünün öne çıkan özellikleri arasında Raspberry Pi için pogo pin bağlantısı, GPIO pinlerine tam erişim, HDMI görüntü girişi, USB Type-C dokunmatik bağlantısı, dahili ekran menüsü (OSD) ve fiziksel kontrol butonları bulunur.

Bu özellikleri sayesinde ekran; Raspberry Pi projeleri, gömülü sistemler, robotik uygulamalar, IoT projeleri, retro oyun sistemleri, mini bilgisayarlar ve HDMI destekli cihazlarla kullanılan taşınabilir ekran uygulamaları için değerlendirilebilir.

Not: Raspberry Pi ürüne dahil değildir. Üretici firma kaynakları için tıklayınız.

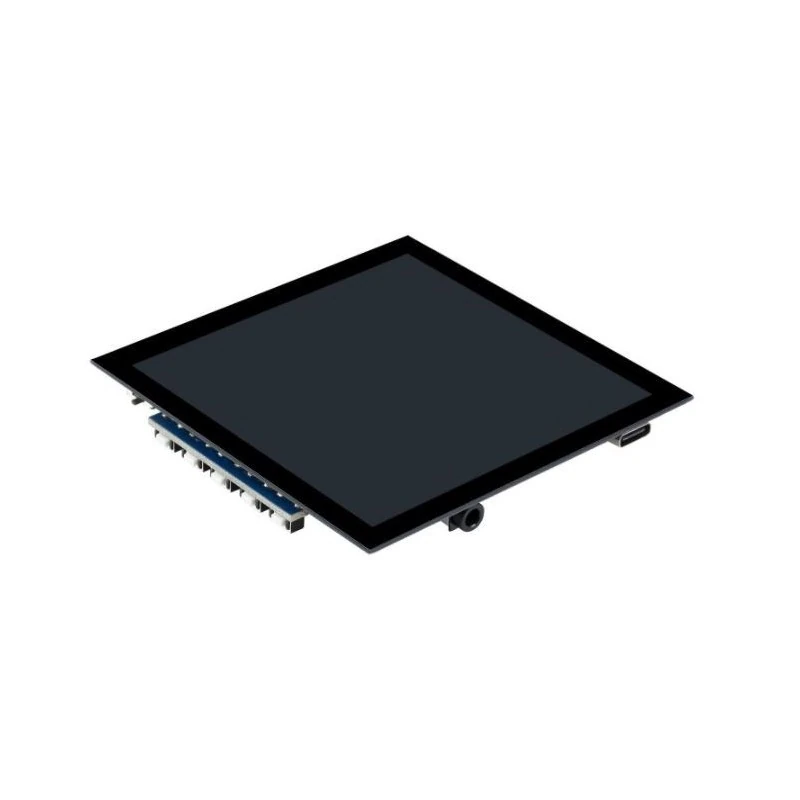

4 İnç IPS Ekran ve 720x720 Çözünürlük

Waveshare 4 Inch HDMI LCD (C), 720 x 720 piksel donanımsal çözünürlüğe sahip IPS LCD panel kullanır. Kare ekran formatı, özellikle kompakt arayüzlerin ve kontrol panellerinin oluşturulması gereken projeler için uygun bir görüntüleme alanı sağlar.

170° görüş açısı, ekranın farklı açılardan görüntülenmesine olanak tanırken, temperli cam panel dayanıklılığı artırır. Ön panelin sertlik değeri 6H seviyesine kadar desteklenmektedir.

5 Noktalı Kapasitif Dokunmatik

Ekran, aynı anda 5 noktaya kadar kapasitif dokunmatik girişini destekler. Dokunmatik kontrol için USB Type-C veya I2C bağlantısı kullanılabilir.

Kart üzerinde bulunan çift dokunmatik kontrol devresi, projenin ihtiyaçlarına göre farklı bağlantı yöntemlerinden yararlanılmasına olanak tanır.

Raspberry Pi İçin Pogo Pin Bağlantısı

Waveshare 4 Inch HDMI LCD (C)'nin en önemli özelliklerinden biri, Raspberry Pi ile doğrudan bağlantı sağlayan pogo pin yapısıdır.

Birlikte verilen HDMI PCB adaptörleri ve pogo pin bağlantısı sayesinde Raspberry Pi ile ekran arasında kablo karmaşası azaltılabilir. Ayrıca bağlantı yapısı, Raspberry Pi'nin GPIO pinlerinin tamamına erişmeye devam edilmesine olanak tanır.

Bu özellik, ekranın aynı anda sensör, buton, röle, motor sürücüsü ve diğer GPIO tabanlı çevre birimleriyle birlikte kullanılacağı projelerde önemli bir avantaj sağlar.

Raspberry Pi 4, Raspberry Pi 3B+ ve Raspberry Pi 3 için montaj amacıyla standoff ve vida seti de kutu içeriğine dahildir.

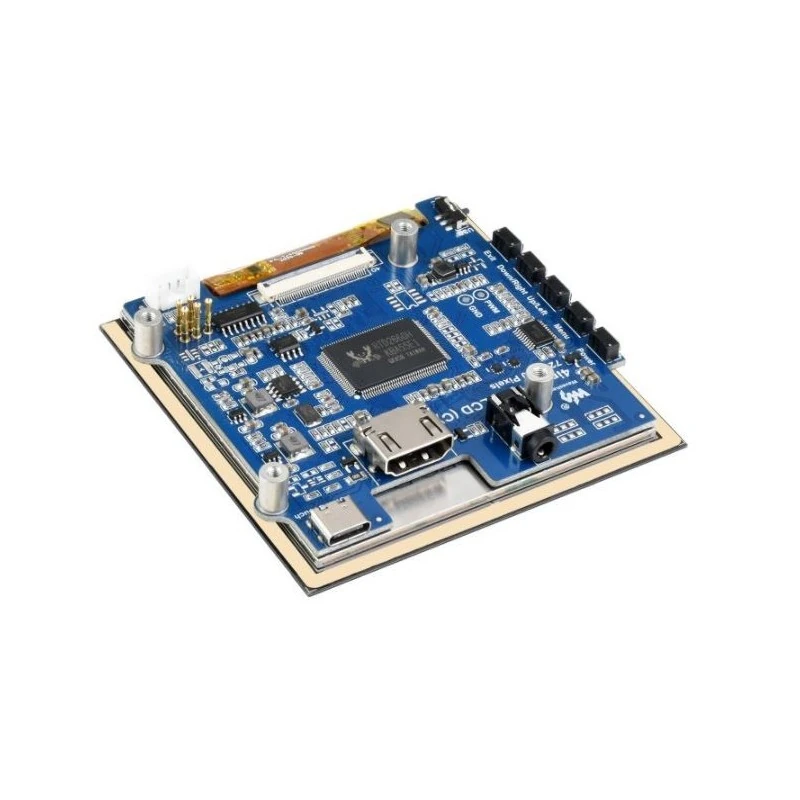

HDMI ile Farklı Cihazlarla Kullanım

Ekran yalnızca Raspberry Pi ile sınırlı değildir. HDMI bağlantısı sayesinde uyumlu bilgisayarlar, geliştirme kartları ve diğer HDMI görüntü kaynaklarıyla monitör olarak kullanılabilir.

Harici HDMI cihazı ile kullanımda:

• HDMI kablosu üzerinden görüntü aktarılır.
• USB Type-C üzerinden dokunmatik giriş gönderilir.
• HDMI ses çıkışı ayrı 3.5 mm ses bağlantısına aktarılabilir.

Bu yapı sayesinde ekran, harici amplifikatör veya aktif hoparlör ile birlikte kullanılabilir.

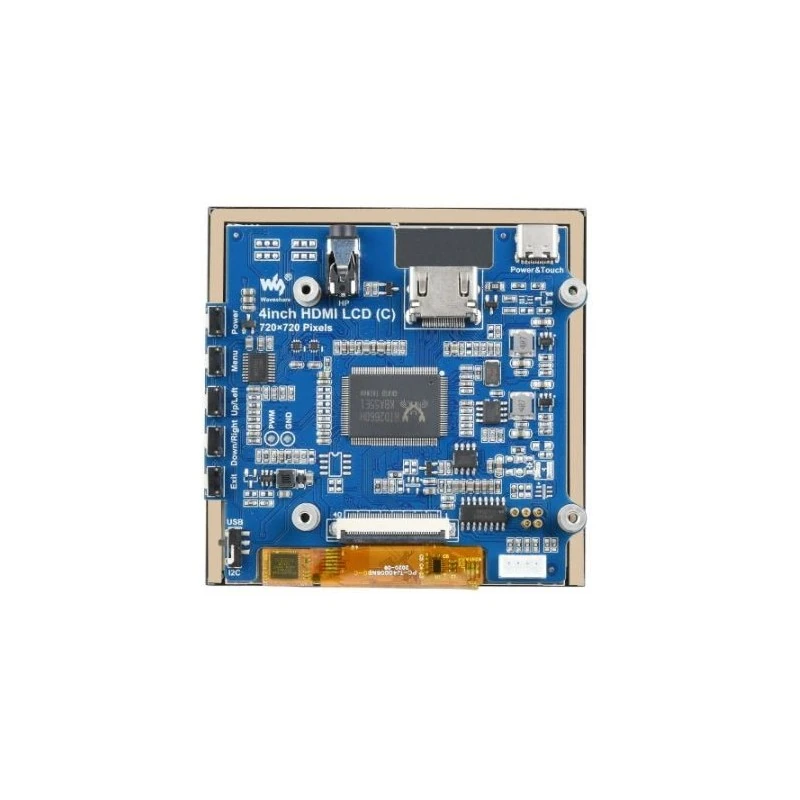

Dahili OSD ve Fiziksel Kontrol Butonları

Ekranın arka bölümünde bulunan kontrol butonları ile On-Screen Display (OSD) menüsüne erişilebilir.

OSD üzerinden ekranın çeşitli görüntü ayarları kontrol edilebilir. Bunlar arasında:

• Parlaklık ayarı
• Kontrast ayarı
• Görüntü ayarları
• Diğer ekran parametreleri

bulunur.

Ayrıca arka bölümde bulunan güç butonu ve dokunmatik giriş seçimi için kullanılan anahtar, ekranın bağımsız şekilde kontrol edilmesini kolaylaştırır.

Raspberry Pi ile İşletim Sistemi Desteği

Raspberry Pi ile kullanıldığında ekran;

• Raspberry Pi OS
• Ubuntu
• Kali
• RetroPie

ile kullanılabilir.

Ayrıca Jetson Nano ile Ubuntu desteği sunulmaktadır.

Bilgisayar monitörü olarak kullanıldığında ise aşağıdaki Windows sürümleri desteklenmektedir:

• Windows 11
• Windows 10
• Windows 8.1
• Windows 8
• Windows 7

Kompakt Projeler İçin Kullanım Alanları

Waveshare 4 Inch HDMI LCD (C), küçük boyutlu yapısı ve geniş bağlantı seçenekleri sayesinde birçok farklı projede kullanılabilir:

• Raspberry Pi dokunmatik ekran projeleri
• Raspberry Pi mini bilgisayarlar
• Retro oyun konsolları
• RetroPie projeleri
• IoT sistemleri
• Robotik uygulamalar
• Gömülü sistemler
• Akıllı ev otomasyonu
• GPIO kontrollü projeler
• Taşınabilir bilgisayar sistemleri
• Kompakt kontrol panelleri
• HDMI tabanlı mini monitör uygulamaları
• Eğitim ve prototipleme projeleri

Teknik Özellikler

Özellik	Detay
Ekran Boyutu	4 inç
Panel Tipi	IPS LCD
Çözünürlük	720 x 720 piksel
Dokunmatik	5 noktalı kapasitif dokunmatik
Görüş Açısı	170°
Ön Panel	Temperli cam
Panel Sertliği	6H'ye kadar
Raspberry Pi Bağlantısı	Pogo pin
Görüntü Girişi	HDMI
Dokunmatik Bağlantısı	USB Type-C / I2C
Ses	HDMI ses çıkışı, 3.5 mm Jack ve hoparlör arayüzü
OSD	Dahili OSD ve fiziksel kontrol butonları
GPIO Erişimi	Raspberry Pi GPIO pinlerinin tamamına erişim
Raspberry Pi Desteği	Raspberry Pi OS, Ubuntu, Kali, RetroPie
Jetson Nano	Ubuntu desteği
Windows Desteği	Windows 11/10/8.1/8/

Kutu İçeriği

• 1x Waveshare 4 Inch HDMI LCD (C)
• 1x HDMI Adapter (C)
• 1x HDMI Adapter (B)
• 1x HDMI kablosu
• 1x USB-A - USB Type-C kablosu
• 1x Vida ve standoff seti

Samm Market Güvencesi

Waveshare 4 Inch HDMI LCD (C); kompakt 4 inç IPS ekranı, 720 x 720 çözünürlüğü, 5 noktalı kapasitif dokunmatiği, HDMI bağlantısı ve Raspberry Pi için pogo pin bağlantısıyla çok yönlü bir ekran çözümüdür.

Raspberry Pi GPIO pinlerine erişimi koruyan tasarımı sayesinde dokunmatik ekranı aynı anda farklı sensör ve elektronik bileşenlerle birlikte kullanmak mümkündür. HDMI bağlantısı sayesinde Raspberry Pi dışında farklı uyumlu cihazlarla da monitör olarak değerlendirilebilir.

Samm Market güvencesiyle Waveshare ürünlerini güvenle inceleyebilir, Raspberry Pi ve elektronik geliştirme projeleriniz için ihtiyaç duyduğunuz ekran ve aksesuar seçeneklerine ulaşabilirsiniz.

Önemli: Raspberry Pi ürüne dahil değildir. Kutu içeriğinde yalnızca belirtilen ürün ve aksesuarlar bulunmaktadır.
