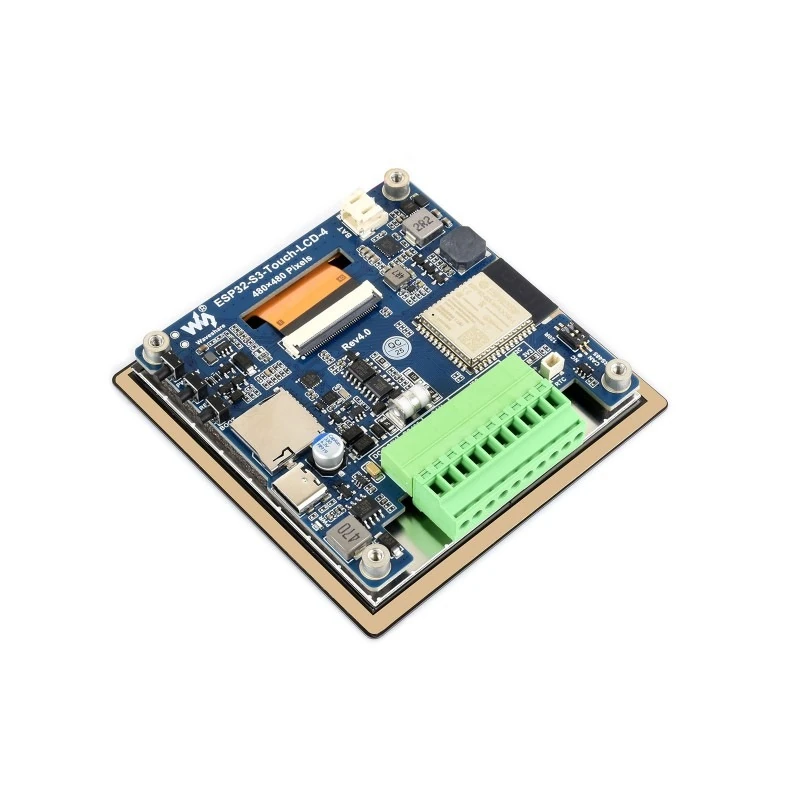

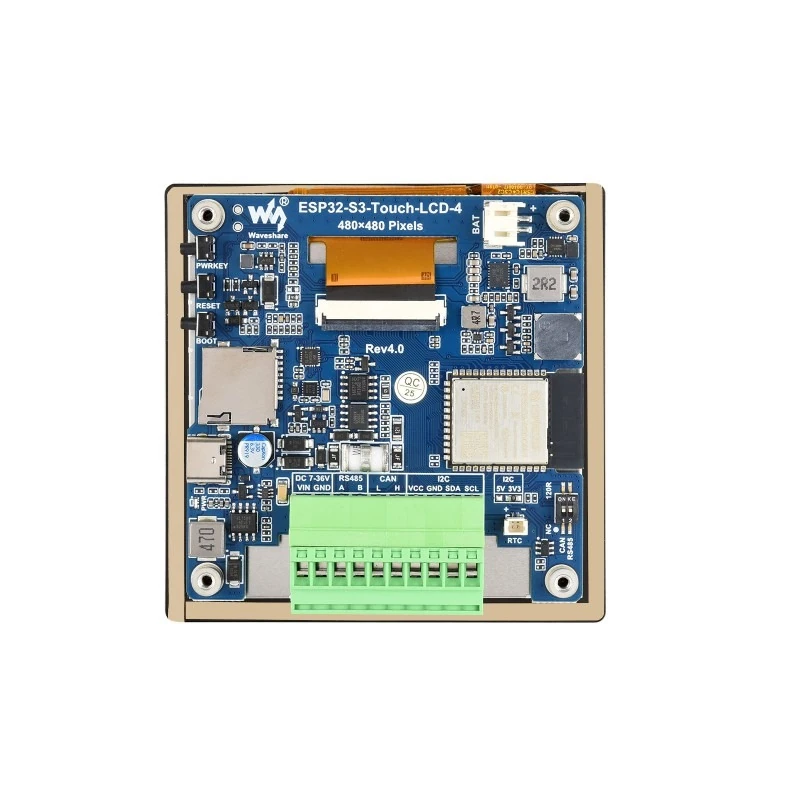

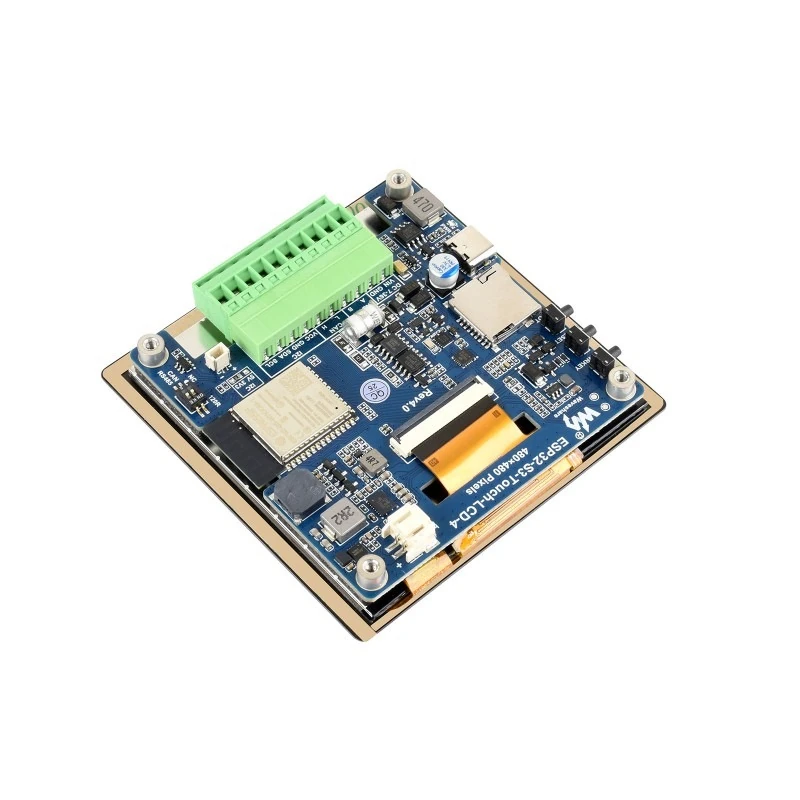

ESP32-S3 4 inç 480x480 Ekranlı Geliştirme Kartı

ESP32-S3 4 İnç Dokunmatik Ekran Geliştirme Kartı WiFi Bluetooth CAN RS485

ESP32-S3 tabanlı 4 inç dokunmatik ekran geliştirme kartı, yüksek performanslı çift çekirdekli işlemcisi, geniş bağlantı seçenekleri ve yüksek çözünürlüklü kapasitif dokunmatik ekranı ile akıllı kontrol panelleri, IoT sistemleri, endüstriyel otomasyon projeleri ve HMI uygulamaları için geliştirilmiş profesyonel bir çözümdür.

Dahili WiFi, Bluetooth 5.0, CAN Bus, RS485, RTC, SD kart desteği ve geniş bellek kapasitesi sayesinde hem endüstriyel hem de ticari projelerde güçlü bir kullanıcı arayüzü oluşturmanıza olanak tanır.

Samm Market güvencesiyle sunulan bu kaliteli ürün, ürün garantisi ve uygun fiyat avantajıyla projelerinizde güvenle kullanılabilir.

4 İnç Kapasitif Dokunmatik Ekran ile Modern Kullanıcı Arayüzleri

Kart üzerinde bulunan 4 inç IPS dokunmatik ekran, 480 x 480 piksel çözünürlük sunar. 160° geniş görüş açısı ve 65K renk desteği sayesinde canlı ve net görüntüler elde edilir.

5 noktalı kapasitif dokunmatik teknolojisi sayesinde hızlı ve hassas kullanıcı etkileşimi sağlanır. Dokunmatik kontrol I2C arayüzü üzerinden gerçekleştirilir ve kesme (interrupt) desteği ile yüksek performans sunar.

LVGL ve Gelişmiş Grafik Arayüz Desteği

ESP32-S3 işlemci gücü ve 8MB PSRAM desteği sayesinde LVGL (Light and Versatile Graphics Library) gibi gelişmiş grafik kütüphaneleri rahatlıkla çalıştırılabilir.

Bu özellik sayesinde:

• Akıllı ev kontrol panelleri

• Endüstriyel HMI ekranları

• IoT kontrol sistemleri

• Dokunmatik kullanıcı arayüzleri

• Veri görüntüleme panelleri

geliştirilebilir.

Öne Çıkan Özellikler

• ESP32-S3 çift çekirdekli işlemci

• 240MHz çalışma frekansı

• Dahili WiFi bağlantısı

• Bluetooth 5.0 LE desteği

• 4 inç kapasitif dokunmatik ekran

• 480 x 480 piksel çözünürlük

• 5 noktalı çoklu dokunmatik destek

• 160° geniş görüş açısı

• 16MB Flash bellek

• 8MB PSRAM

• CAN Bus haberleşme desteği

• RS485 haberleşme desteği

• RTC gerçek zaman saati

• SD kart yuvası

• USB Type-C bağlantısı

• Li-Ion pil şarj ve yönetim desteği

• Endüstriyel uygulamalar için geniş giriş çıkış seçenekleri

Yüksek Performanslı ESP32-S3 İşlemci

Kartın merkezinde yer alan ESP32-S3N16R8 işlemcisi şu özelliklere sahiptir:

• Xtensa LX7 Çift Çekirdekli Mimari

• 240MHz çalışma frekansı

• 512KB SRAM

• 384KB ROM

• 16MB Flash Bellek

• 8MB PSRAM

Bu güçlü yapı sayesinde aynı anda grafik arayüz, kablosuz haberleşme ve veri işleme görevleri sorunsuz şekilde gerçekleştirilebilir.

Kablosuz Haberleşme Özellikleri

2.4GHz WiFi Desteği

IEEE 802.11 b/g/n standartlarını destekler ve dahili anten ile güvenilir kablosuz bağlantı sağlar.

Bluetooth 5.0 LE

Düşük enerji tüketimi ile kablosuz sensörler, mobil uygulamalar ve akıllı cihazlarla haberleşme imkanı sunar.

Endüstriyel Haberleşme Arayüzleri

Kart üzerinde bulunan profesyonel haberleşme çözümleri sayesinde endüstriyel sistemlere kolay entegrasyon sağlanır.

CAN Bus

TJA1051T CAN transceiver ile endüstriyel CAN ağlarına bağlantı sağlar.

RS485

SP3485 RS485 transceiver ile Modbus RTU ve endüstriyel seri haberleşme uygulamalarında kullanılabilir.

I2C

Sensörler, ekranlar ve çevre birimleri için I2C desteği sunar.

RTC Gerçek Zaman Saati

PCF85063 RTC entegresi sayesinde tarih ve saat bilgileri enerji kesintilerinden etkilenmeden korunabilir.

Şarj ve Güç Yönetimi

Kart üzerinde bulunan SW6106 güç yönetim entegresi sayesinde:

• Li-Ion pil şarj desteği

• Pil koruma desteği

• Şarj ve deşarj yönetimi

• Mobil uygulamalarda batarya kullanımı

sağlanabilir.

7V ile 36V arasında geniş giriş voltajı desteği sunan güç devresi sayesinde farklı sistemlerde kolay kullanım sağlar.

Teknik Özellikler

• İşlemci

• ESP32-S3N16R8

• CPU

• Xtensa 32-bit LX7 Çift Çekirdek

• Çalışma Frekansı

• 240MHz

• Kablosuz Bağlantılar

• • WiFi 2.4GHz (802.11 b/g/n)

• • Bluetooth 5.0 LE

• Bellek

• SRAM: 512KB

• ROM: 384KB

• Flash Bellek: 16MB

• PSRAM: 8MB

• Ekran Boyutu

• 4 İnç

• Ekran Çözünürlüğü

• 480 x 480 Piksel

• Renk Desteği

• 65K Renk

• Görüş Açısı

• 160°

• Dokunmatik Teknolojisi

• Kapasitif

• Dokunmatik Nokta Sayısı

• 5 Nokta

• Dokunmatik Arayüzü

• I2C

• Haberleşme Arayüzleri

• • CAN Bus

• • RS485

• • I2C

• • USB Type-C

• • SD Kart

• Güç Girişi

• 7V - 36V DC

• Pil Desteği

• 3.7V Li-Ion Batarya

• RTC

• PCF85063

• CAN Transceiver

• TJA1051T

• RS485 Transceiver

• SP3485

Kullanım Alanları

• Akıllı Ev Kontrol Panelleri

• Home Assistant Arayüzleri

• Endüstriyel HMI Sistemleri

• Dokunmatik Kontrol Panelleri

• IoT Gateway Sistemleri

• Endüstriyel Otomasyon

• CAN Bus Uygulamaları

• RS485 Haberleşme Sistemleri

• Veri Görselleştirme Projeleri

• Enerji Yönetim Sistemleri

• Akıllı Fabrika Çözümleri

• Robotik ve Gömülü Sistem Projeleri

Kutu İçeriği

• 1 Adet ESP32-S3 4 İnç Dokunmatik Ekran Geliştirme Kartı

• 1 Adet 3.5mm 10P Takılabilir Terminal Blok (Arka Kablolama)

• 1 Adet 3.5mm 10P Takılabilir Terminal Blok (Alt Kablolama)

Neden Samm Market?

Samm Market olarak ESP32, Raspberry Pi, Arduino ve endüstriyel otomasyon ürünlerinde kaliteli ürünleri uygun fiyat avantajıyla sunuyoruz. Tüm ürünlerimiz ürün garantisi kapsamında olup teknik destek ekibimiz tarafından desteklenmektedir. IoT, gömülü sistemler ve endüstriyel kontrol projeleriniz için ihtiyaç duyduğunuz ürünleri güvenle temin edebilirsiniz.

Sık Sorulan Sorular

Bu kart LVGL çalıştırabilir mi?

Evet. 16MB Flash ve 8MB PSRAM kapasitesi sayesinde LVGL tabanlı gelişmiş grafik arayüzler rahatlıkla çalıştırılabilir.

Dokunmatik ekran kaç noktayı destekliyor?

5 noktalı kapasitif çoklu dokunmatik desteği sunmaktadır.

CAN Bus ve RS485 aynı anda kullanılabilir mi?

Evet. Kart üzerinde hem CAN hem de RS485 donanımı bulunduğundan aynı sistem içerisinde kullanılabilir.

WiFi ve Bluetooth desteği mevcut mu?

Evet. ESP32-S3 işlemcisi sayesinde WiFi 2.4GHz ve Bluetooth 5.0 LE desteği bulunmaktadır.

Bu kart Home Assistant veya akıllı ev projelerinde kullanılabilir mi?

Evet. Dokunmatik ekranı, WiFi bağlantısı ve güçlü işlemcisi sayesinde Home Assistant kontrol paneli ve akıllı ev arayüzleri oluşturmak için oldukça uygundur.
