ESP32-S3 1.75" 466×466 AMOLED Dokunmatik Ekran Geliştirme Kartı

ESP32-S3 tabanlı 1.75 inç AMOLED dokunmatik ekranlı geliştirme kartı, yüksek performanslı donanımı, kablosuz bağlantı özellikleri ve zengin çevre birimleriyle kompakt IoT, akıllı ekran, sesli komut, giyilebilir teknoloji, GPS/GNSS ve gömülü sistem projeleri için güçlü bir geliştirme platformudur.

Kartın merkezinde, ESP32-S3R8 Xtensa 32-bit LX7 çift çekirdekli işlemci bulunur. 240 MHz'e kadar çalışma frekansına sahip işlemci; 512KB SRAM, 384KB ROM, 8MB PSRAM ve harici 16MB Flash bellek ile desteklenir. Dahili 2.4GHz Wi-Fi (802.11 b/g/n) ve Bluetooth 5 LE bağlantısı sayesinde kablosuz IoT uygulamalarında ek bir haberleşme modülüne ihtiyaç duymaz.

1.75" AMOLED Dokunmatik Ekran

Geliştirme kartında 1.75 inç AMOLED kapasitif dokunmatik ekran bulunur. 466 × 466 piksel çözünürlük ve 16.7 milyon renk desteği sunan ekran; yüksek kontrast, geniş görüş açısı, hızlı tepki süresi ve düşük güç tüketimi ile geleneksel LCD ekranlara göre daha canlı ve keskin görüntüler sağlar.

AMOLED teknolojisi sayesinde siyah renklerin daha derin görüntülenmesi ve piksellerin bağımsız olarak kontrol edilebilmesi, özellikle kullanıcı arayüzleri, akıllı cihaz ekranları ve taşınabilir uygulamalarda kaliteli bir görüntü deneyimi sunar.

Ekran kontrolü CO5300 sürücüsü üzerinden QSPI, dokunmatik kontrol ise CST9217 üzerinden I2C haberleşmesi ile gerçekleştirilir.

ESP32-S3R8 Yüksek Performanslı İşlemci

Kart üzerinde yer alan ESP32-S3R8, çift çekirdekli Xtensa LX7 mimarisine sahiptir ve 240 MHz'e kadar çalışma frekansını destekler.

Bellek yapısı:

• 512KB SRAM
• 384KB ROM
• 8MB PSRAM
• 16MB harici Flash

Yüksek PSRAM kapasitesi; grafik arayüzleri, LVGL tabanlı uygulamalar, ses işleme ve daha yüksek bellek gerektiren ESP32-S3 projeleri için avantaj sağlar.

Wi-Fi ve Bluetooth 5 LE

ESP32-S3'ün dahili kablosuz bağlantı özellikleri sayesinde kart:

• 2.4GHz Wi-Fi
• 802.11 b/g/n
• Bluetooth 5 LE
• Dahili anten

desteği sunar.

Bu özellikler sayesinde IoT cihazları, kablosuz kontrol panelleri, akıllı ev uygulamaları, sensör sistemleri ve internete bağlı gömülü cihazlar geliştirilebilir.

Çift Mikrofon ve Ses Uygulamaları

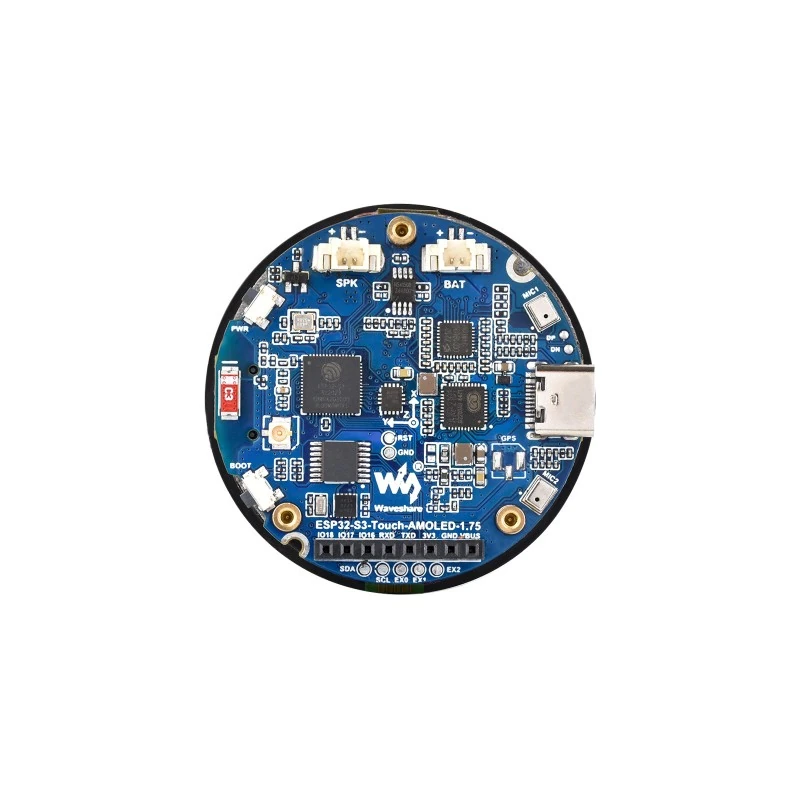

Kartın arka bölümünde bulunan çift mikrofon dizisi, gelişmiş ses işleme uygulamaları için tasarlanmıştır.

Çift mikrofon yapısı;

• Gürültü azaltma,
• Yankı engelleme,
• Sesli komut algılama,
• Yakın alan sesli uyandırma,
• Uzak alan sesli uyandırma,
• Ses tanıma uygulamaları

gibi projelerde kullanılabilir.

Ayrıca kart üzerinde özel hoparlör bağlantısı için 8Ω 2W hoparlör çıkışı bulunur. Ürün paketine göre 8Ω 2W hoparlör ile birlikte sunulur.

6 Eksenli IMU ve RTC

Geliştirme kartında QMI8658 tabanlı 6 eksenli IMU sensörü bulunur. Sensör:

• 3 eksenli ivmeölçer
• 3 eksenli jiroskop

içerir.

Bu yapı hareket algılama, yönelim tespiti, kullanıcı hareketlerinin izlenmesi ve etkileşimli cihaz uygulamalarında kullanılabilir.

Ayrıca kart üzerinde PCF85063 RTC (Gerçek Zamanlı Saat) bulunur. RTC, AXP2101 güç yönetim entegresi üzerinden pil destekli çalışma imkânı sunar.

MicroSD Kart Desteği

Kart üzerinde bulunan microSD kart yuvası, harici depolama alanı sağlar.

MicroSD desteği sayesinde:

• Veri kaydı,
• Sensör verilerinin saklanması,
• Ses ve medya dosyalarının depolanması,
• Dosya tabanlı uygulamalar,
• Medya oynatma

gibi işlemler gerçekleştirilebilir.

USB-C ve LiPo Pil Desteği

Kart, USB Type-C bağlantısı üzerinden beslenebilir ve programlanabilir. USB-C bağlantısı aynı zamanda geliştirme ve hata ayıklama işlemleri için kullanılabilir.

Taşınabilir uygulamalar için kart üzerinde MX1.25 / PicoBlade uyumlu 3.7V lityum pil şarj/deşarj bağlantısı bulunur.

Bu bağlantı üzerinden uyumlu LiPo batarya kullanılarak kablosuz ve taşınabilir projeler geliştirilebilir.

Not: Pil bağlantısında MX1.25/PicoBlade uyumluluğuna dikkat edilmelidir.

GPIO, UART ve Genişleme Bağlantıları

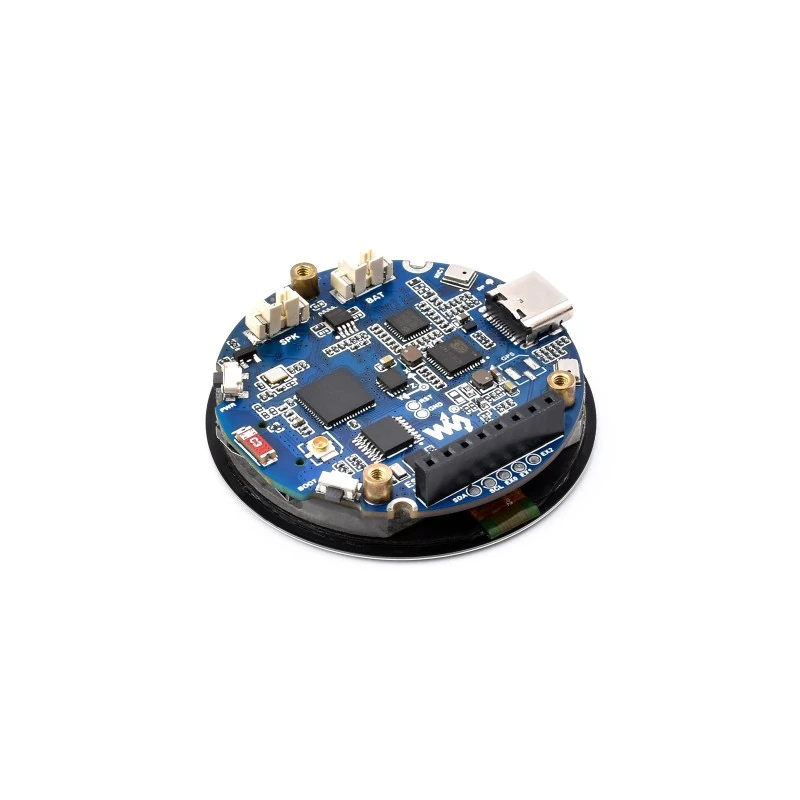

Kart üzerindeki 8 pinli 2.54 mm header, temel giriş/çıkış ve haberleşme bağlantılarına erişim sağlar.

Header üzerinden:

• GPIO 16
• GPIO 17
• GPIO 18
• UART RX
• UART TX
• VBUS
• GND
• 3.3V

bağlantıları kullanılabilir.

Ayrıca kart üzerinde ek genişleme padleri bulunur.

Üç Farklı Donanım Varyantı

Bu ESP32-S3 AMOLED geliştirme kartı 3 farklı varyant ile sunulmaktadır:

Standart Versiyon

• ESP32-S3 geliştirme kartı
• 8Ω 2W hoparlör

Kasa Versiyonu

• ESP32-S3 geliştirme kartı
• 8Ω 2W hoparlör
• Kasa

GPS Versiyonu

• ESP32-S3 geliştirme kartı
• 8Ω 2W hoparlör
• GNSS seramik anten

Sipariş sırasında tercih edilen varyantın kontrol edilmesi önemlidir. GPS versiyonu, GNSS uygulamaları için gerekli seramik anten ile birlikte sunulur.

PWR ve BOOT Butonları

Kart üzerinde bulunan PWR ve BOOT programlanabilir butonları, özel fonksiyonların kontrol edilmesine ve geliştirme süreçlerinde kolay kullanım sağlanmasına yardımcı olur.

ESP32-S3 AMOLED Geliştirme Kartı Kullanım Alanları

Bu geliştirme kartı özellikle aşağıdaki uygulamalar için uygundur:

• IoT ve akıllı cihaz projeleri
• Akıllı ev sistemleri
• ESP32-S3 HMI uygulamaları
• AMOLED kullanıcı arayüzleri
• LVGL tabanlı grafik arayüzler
• Sesli komut ve ses tanıma sistemleri
• Yapay zekâ destekli ses uygulamaları
• Giyilebilir teknoloji projeleri
• Hareket ve yönelim algılama
• GPS/GNSS tabanlı projeler
• Taşınabilir cihazlar
• Veri kaydı ve medya uygulamaları
• Robotik ve otomasyon projeleri

Teknik Özellikler

Özellik	Değer
İşlemci	ESP32-S3R8 Xtensa 32-bit LX7 Dual-Core
Maksimum Frekans	240 MHz
SRAM	512KB
ROM	384KB
PSRAM	8MB
Flash	16MB Harici
Wi-Fi	2.4GHz, 802.11 b/g/n
Bluetooth	Bluetooth 5 LE
Anten	Dahili
Ekran	1.75" AMOLED
Ekran Çözünürlüğü	466 × 466
Renk	16.7M
Dokunmatik	Kapasitif
Ekran Sürücüsü	CO5300, QSPI
Dokunmatik Sürücü	CST9217, I2C
Mikrofon	Çift mikrofon dizisi
Hoparlör	8Ω 2W
IMU	QMI8658, 6 eksen
İvmeölçer	3 eksen
Jiroskop	3 eksen
RTC	PCF85063
Güç Yönetimi	AXP2101
Harici Depolama	MicroSD
USB	USB Type-C
Batarya Bağlantısı	MX1.25 / PicoBlade uyumlu
Batarya	3.7V Lityum
Genişleme	8-pin 2.54mm Header
GPIO	GPIO 16 / 17 / 18
Haberleşme	UART RX / TX
Güç Pinleri	VBUS / GND / 3.3V
Butonlar	PWR / BOOT
