3.5 inç 320x480 Kapasitif IPS LCD Dokunmatik Ekran

3.5 İnç 320×480 Kapasitif Dokunmatik IPS LCD Ekran

3.5 İnç 320×480 Kapasitif Dokunmatik IPS LCD Ekran, kompakt boyutuna rağmen canlı renkler, geniş görüntüleme açıları ve hızlı tepki süresi sunan bir LCD ekran modülüdür. 320 × 480 piksel çözünürlük, 262K renk desteği ve IPS panel teknolojisi sayesinde grafik arayüzler, kontrol panelleri, gömülü sistemler ve elektronik projeler için kaliteli bir görüntüleme deneyimi sağlar.

Ekran üzerinde bulunan kapasitif dokunmatik panel, iki noktaya kadar çoklu dokunma desteği sunar. Dokunmatik kontrol için FT6336U entegresi kullanılır ve iletişim I2C arayüzü üzerinden gerçekleştirilir.

Görüntü aktarımı ise 4-wire SPI arayüzü üzerinden yapılır. SPI ve I2C haberleşmesinin kullanılması, gerekli GPIO sayısının azaltılmasına yardımcı olarak ekranın farklı geliştirme kartlarıyla daha kolay kullanılmasını sağlar.

3.5 İnç IPS LCD Ekran

Ekranda kullanılan IPS panel, standart ekran teknolojilerine kıyasla geniş görüntüleme açısı, daha iyi renk doğruluğu ve ekran genelinde daha tutarlı görüntü sunulmasına yardımcı olur.

320 × 480 piksel çözünürlük ve 262K renk desteği sayesinde metinler, grafikler, ikonlar ve görseller net ve canlı şekilde görüntülenebilir.

Ekranın temel özellikleri:

• Ekran boyutu: 3.5 inç
• Panel: IPS
• Çözünürlük: 320 × 480 piksel
• Renk: 262K
• Görüntü arayüzü: 4-wire SPI
• Ekran sürücü IC: ST7796S

Kapasitif Dokunmatik Ekran

Ekranın kapasitif dokunmatik paneli, kullanıcıların grafik arayüzlerle doğrudan etkileşime girmesini sağlar.

Dahili FT6336U dokunmatik kontrol entegresi, dokunma verilerini I2C üzerinden ana kontrol kartına aktarır. Ekran iki noktalı çoklu dokunma özelliğini destekler.

Bu yapı sayesinde dokunmatik menüler, butonlar, kontrol ekranları ve interaktif kullanıcı arayüzleri oluşturulabilir.

SPI Görüntü ve I2C Dokunmatik Haberleşme

LCD görüntü aktarımı için 4-pin SPI, dokunmatik kontrol için ise I2C arayüzü kullanılır.

Görüntü ve dokunmatik işlemlerinin farklı haberleşme protokolleri üzerinden gerçekleştirilmesi, geliştirme kartındaki GPIO kullanımının optimize edilmesine yardımcı olur.

Bu yapı özellikle Raspberry Pi, Arduino, ESP32 ve Raspberry Pi Pico gibi geliştirme platformlarıyla yapılan projelerde avantaj sağlar.

Dahili SD Kart Yuvası

Ekran modülünün arka bölümünde bulunan SD kart yuvası, harici depolama alanı eklemenize olanak tanır.

SD kart üzerinden;

• Görseller
• Fotoğraflar
• Videolar
• Müzik
• Proje dosyaları
• Diğer kullanıcı verileri

depolanabilir ve uygun yazılım desteğiyle kullanılabilir.

Bu özellik, özellikle görsel içerik veya yüksek miktarda veri gerektiren gömülü sistem projelerinde kullanım alanını genişletir.

3.3V ve 5V Uyumluluğu

Kart üzerinde bulunan gerilim dönüştürücü, modülün hem 3.3V hem de 5V çalışma gerilimleriyle uyumlu olmasını sağlar.

Bu sayede farklı çalışma gerilimine sahip geliştirme kartlarıyla kullanım kolaylığı sunar.

Raspberry Pi, Arduino ve ESP32 ile Kullanım

3.5 inç kapasitif dokunmatik LCD ekran; çeşitli mikrodenetleyici ve tek kart bilgisayar projelerinde kullanılabilir.

Uyumlu platformlara örnek olarak:

• Raspberry Pi
• Arduino
• ESP32
• Raspberry Pi Pico

verilebilir.

Ürünle birlikte çevrim içi geliştirme kaynakları ve kullanım kılavuzu sunulması, desteklenen platformlarda proje geliştirme sürecini kolaylaştırır.

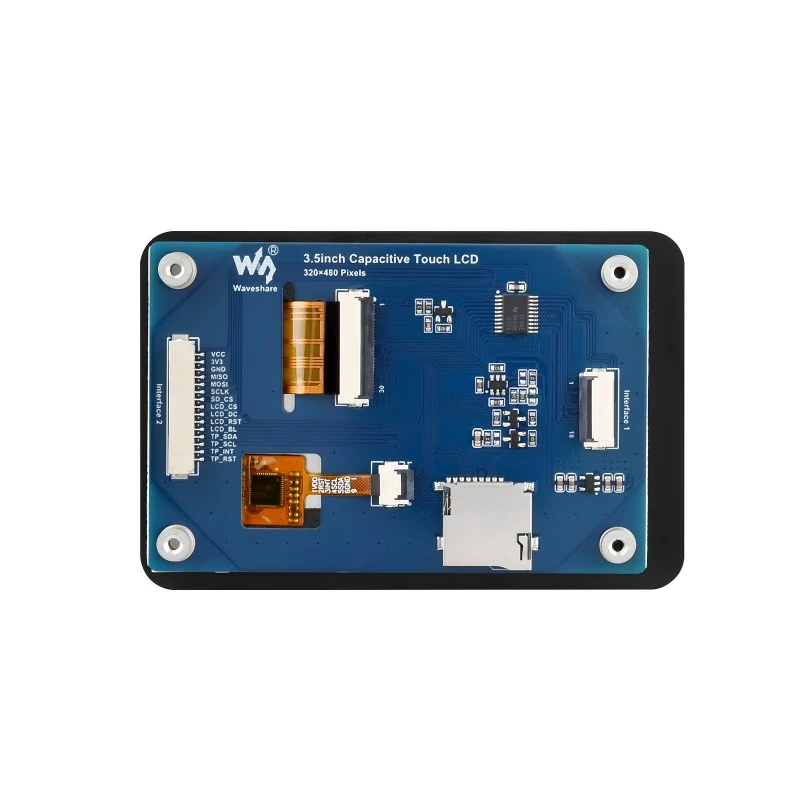

15 Pin ve 18 Pin FPC Bağlantıları

LCD modülü farklı geliştirme kartlarına bağlamak için 15 pinli bağlantı noktası ve 18 pinli FPC yuvası içerir.

Bu bağlantı seçenekleri, modülün farklı donanım tasarımlarına ve projelere entegre edilmesini kolaylaştırır.

Kullanım Alanları

3.5 inç dokunmatik LCD ekran, kompakt boyutu ve dokunmatik kontrol özelliği sayesinde farklı elektronik ve gömülü sistem uygulamalarında kullanılabilir.

Başlıca kullanım alanları:

• Raspberry Pi dokunmatik ekran projeleri
• Arduino LCD projeleri
• ESP32 ekran uygulamaları
• Raspberry Pi Pico projeleri
• HMI ve kontrol panelleri
• Akıllı cihaz arayüzleri
• IoT projeleri
• Robotik uygulamalar
• Gömülü sistemler
• Taşınabilir cihazlar
• Grafik kullanıcı arayüzleri
• Veri görüntüleme sistemleri
• Dokunmatik kontrol uygulamaları

Öne Çıkan Özellikler

• 3.5 inç IPS LCD ekran
• 320 × 480 piksel çözünürlük
• 262K renk desteği
• Kapasitif dokunmatik panel
• İki noktalı çoklu dokunmatik destek
• ST7796S ekran sürücü IC
• FT6336U dokunmatik kontrol IC
• 4-wire SPI görüntü arayüzü
• I2C dokunmatik arayüzü
• Dahili SD kart yuvası
• 15 pin bağlantı noktası
• 18 pin FPC yuvası
• 3.3V / 5V çalışma gerilimi uyumluluğu
• Dahili gerilim dönüştürücü
• Raspberry Pi uyumluluğu
• Arduino uyumluluğu
• ESP32 uyumluluğu
• Raspberry Pi Pico uyumluluğu
• Çevrim içi geliştirme kaynakları ve kullanım kılavuzu

Teknik Özellikler

Özellik	Değer
Ekran Boyutu	3.5 inç
Panel Tipi	IPS
Çözünürlük	320 × 480 piksel
Renk Desteği	262K
Ekran Sürücü IC	ST7796S
Görüntü Arayüzü	4-wire SPI
Dokunmatik Tipi	Kapasitif
Dokunmatik Kontrol IC	FT6336U
Dokunmatik Arayüzü	I2C
Dokunmatik Nokta Sayısı	2 noktalı
Çalışma Gerilimi	3.3V / 5V
Piksel Aralığı	0.051 × 0.153 mm
Aktif Ekran Alanı	48.96 × 73.44 mm
Modül Boyutu	61.00 × 92.44 mm
SD Kart Yuvası	Var
Bağlantılar	15 pin / 18 pin FPC

3.5 İnç 320×480 Kapasitif Dokunmatik IPS LCD Ekran, IPS görüntü kalitesi, iki noktalı kapasitif dokunmatik desteği, SPI ve I2C arayüzleri, SD kart yuvası ve 3.3V/5V uyumluluğu ile Raspberry Pi, Arduino, ESP32 ve Raspberry Pi Pico tabanlı projeler için çok yönlü bir ekran çözümüdür. Samm Market güvencesiyle dokunmatik LCD ve gömülü sistem projelerinizde değerlendirebilirsiniz.
