ESP32-S3 1,75 inç AMOLED Yuvarlak Dokunmatik Ekranlı Geliştirme Kartı – 466×466

ESP32-S3 1.75 İnç AMOLED Dokunmatik Ekranlı Geliştirme Kartı

ESP32-S3 tabanlı bu geliştirme kartı, 1.75 inç AMOLED dokunmatik ekranı, kablosuz bağlantı özellikleri, ses giriş/çıkış bileşenleri, 6 eksenli IMU, RTC ve microSD kart desteğiyle kapsamlı projeler için tasarlanmıştır.

Kartın merkezinde, 240 MHz'e kadar çalışan ESP32-S3R8 Xtensa 32-bit LX7 çift çekirdekli işlemci bulunur. 512 KB SRAM, 384 KB ROM, 8 MB PSRAM ve harici 16 MB Flash bellek ile uygulamalar için geniş bir kaynak sunar.

Ürün; standart kart, kasalı versiyon ve GPS/GNSS antenli versiyon olmak üzere üç farklı donanım seçeneğiyle sunulmaktadır.

Üretici firma kaynakları için tıklayınız.

ESP32-S3R8 Güçlü İşlemci

ESP32-S3R8, çift çekirdekli Xtensa LX7 işlemcisi ile 240 MHz'e kadar ana frekansta çalışabilir. Kart üzerinde 8 MB PSRAM ve harici 16 MB Flash bellek bulunurken, işlemci tarafında 512 KB SRAM ve 384 KB ROM kullanılmaktadır.

Bu donanım yapısı, grafik arayüzler, ses uygulamaları, sensör projeleri ve kablosuz bağlantı gerektiren gömülü sistemler için uygun bir platform oluşturur.

• ESP32-S3R8 çift çekirdekli Xtensa LX7
• 240 MHz'e kadar çalışma frekansı
• 512 KB SRAM
• 384 KB ROM
• 8 MB PSRAM
• 16 MB harici Flash

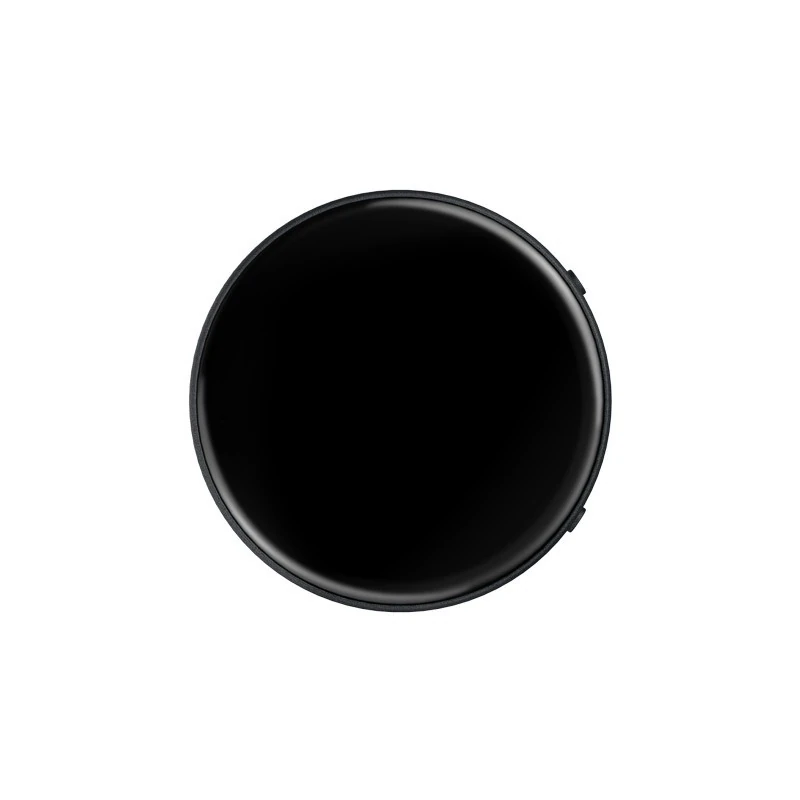

1.75 İnç AMOLED Dokunmatik Ekran

Kart üzerinde 1.75 inç AMOLED kapasitif dokunmatik ekran bulunur. 466 × 466 piksel çözünürlük ve 16.7 milyon renk desteği sunan ekran; yüksek kontrast, geniş izleme açıları, hızlı tepki süresi ve düşük güç tüketimi özellikleriyle dikkat çeker.

AMOLED teknolojisi, geleneksel LCD ekranlara kıyasla ışık kontrolü, görüntü detayları ve renk canlılığı açısından avantaj sağlar.

Ekran kontrolü CO5300 sürücüsü üzerinden QSPI arayüzüyle, kapasitif dokunmatik kontrolü ise CST9217 üzerinden I2C ile gerçekleştirilir.

Wi-Fi ve Bluetooth 5

ESP32-S3R8'in kablosuz bağlantı özellikleri sayesinde kart, harici bir kablosuz modüle ihtiyaç duymadan ağ ve Bluetooth tabanlı projelerde kullanılabilir.

• 2.4 GHz Wi-Fi
• IEEE 802.11 b/g/n
• Bluetooth 5 LE
• Dahili anten

Bu özellikler; IoT cihazları, kablosuz kontrol sistemleri ve akıllı cihaz uygulamaları için bağlantı imkânı sağlar.

Çift Mikrofon ve Ses Desteği

Kartın arka bölümünde bulunan çift mikrofon dizisi, ses işleme uygulamalarında kullanılabilir. Mikrofon yapısı; gürültü azaltma, yankı giderme ve sesli uyandırma gibi algoritmalar için tasarlanmıştır.

Desteklenen kullanım senaryoları arasında:

• Gürültü azaltma
• Yankı giderme
• Hassas konuşma tanıma
• Yakın alan sesli uyandırma
• Uzak alan sesli uyandırma

Ayrıca kart üzerinde 8 Ω 2 W hoparlör bağlantısı için özel bir hoparlör header'ı bulunur.

6 Eksenli IMU ve RTC

Kart üzerinde QMI8658 6 eksenli IMU yer alır. Sensör; 3 eksenli ivmeölçer ve 3 eksenli jiroskop olmak üzere toplam 6 eksenli hareket algılama özelliği sunar.

Ayrıca PCF85063 RTC, AXP2101 güç yönetim entegresi üzerinden pil destekli gerçek zamanlı saat işlevi sağlar.

Bu bileşenler; hareket algılama, yönelim, zamanlama ve taşınabilir cihaz projelerinde kullanılabilir.

microSD Kart Desteği

Kart üzerinde harici depolama ve medya oynatma uygulamaları için microSD kart yuvası bulunur. Böylece uygulama verileri, medya dosyaları veya diğer içerikler için harici depolama kullanılabilir.

USB-C ve Li-Po Pil Desteği

Kart, USB-C bağlantısı üzerinden beslenebilir ve programlanabilir. USB-C portu aynı zamanda hata ayıklama işlemlerinde de kullanılabilir.

Taşınabilir uygulamalar için kart üzerinde MX1.25/PicoBlade uyumlu 3.7 V lityum pil şarj/deşarj bağlantısı bulunur.

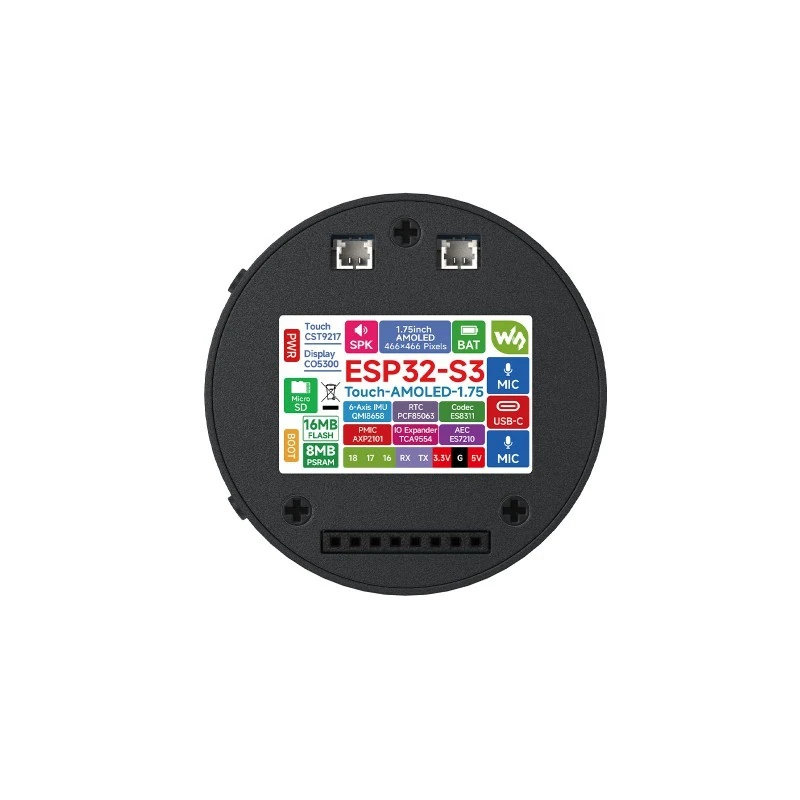

8 Pinli Genişletme Header'ı

Kart üzerindeki 8 pinli 2.54 mm header, çeşitli GPIO, UART ve güç bağlantılarına erişim sağlar.

Header üzerinden:

• 3 × GPIO: GPIO16 / GPIO17 / GPIO18
• UART RX / TX
• VBUS
• GND
• 3.3 V

bağlantıları kullanılabilir.

Kart üzerinde ayrıca genişletme amacıyla ilave pad'ler ve özel işlevlerin atanabilmesini sağlayan PWR ve BOOT programlanabilir butonları bulunur.

Üç Farklı Donanım Seçeneği

Bu geliştirme kartı üç farklı donanım seçeneğiyle sunulmaktadır:

Standart Versiyon

• Geliştirme kartı
• 8 Ω 2 W hoparlör

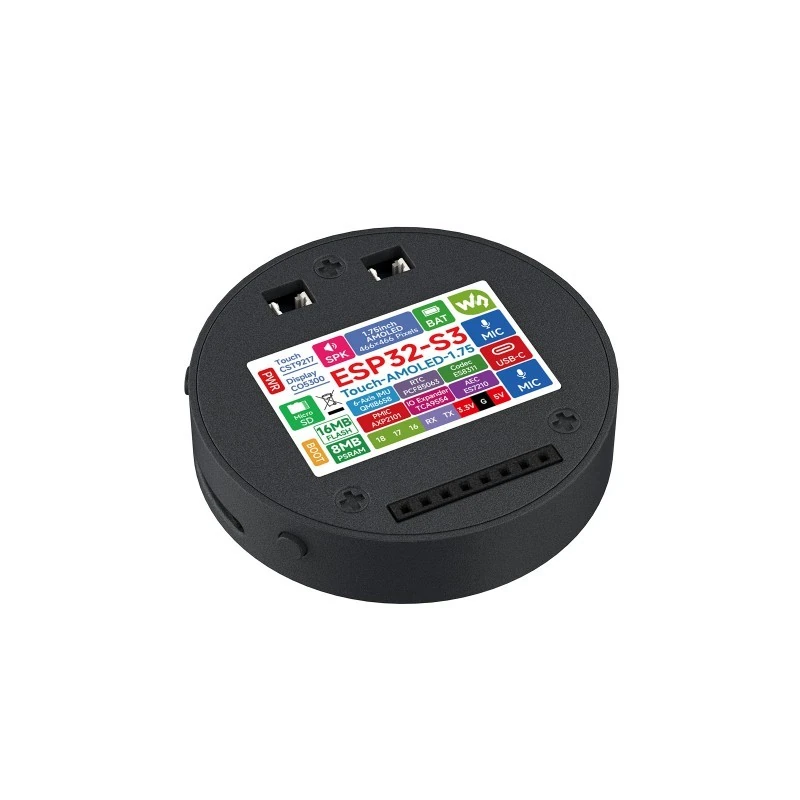

Case Versiyon

• Geliştirme kartı
• 8 Ω 2 W hoparlör
• Kasa

GPS Versiyon

• Geliştirme kartı
• 8 Ω 2 W hoparlör
• GNSS seramik anten

Not: Satın alma sırasında seçilen varyanta göre kutu içeriği değişiklik gösterebilir.

Kullanım Alanları

ESP32-S3, AMOLED ekran, ses bileşenleri, IMU, RTC ve kablosuz bağlantı özelliklerinin bir arada bulunması sayesinde farklı gömülü sistem projelerinde kullanılabilir.

Başlıca kullanım alanları:

• IoT ve akıllı cihaz projeleri
• Dokunmatik kontrol panelleri
• Taşınabilir cihazlar
• Sesli komut ve ses tanıma uygulamaları
• Kablosuz kontrol sistemleri
• HMI ve kullanıcı arayüzleri
• Sensör ve hareket algılama projeleri
• Medya ve bilgi ekranları
• GPS/GNSS tabanlı projeler
• ESP32-S3 geliştirme ve prototipleme çalışmaları

Teknik Özellikler

Özellik	Değer
Mikrodenetleyici	ESP32-S3R8
İşlemci	Xtensa 32-bit LX7 Dual-Core
Maksimum Frekans	240 MHz
SRAM	512 KB
ROM	384 KB
PSRAM	8 MB
Flash	16 MB Harici
Wi-Fi	2.4 GHz, 802.11 b/g/n
Bluetooth	Bluetooth 5 LE
Anten	Dahili
Ekran	1.75 inç AMOLED
Dokunmatik	Kapasitif
Çözünürlük	466 × 466
Renk	16.7 milyon
Ekran Sürücüsü	CO5300, QSPI
Dokunmatik Kontrolcüsü	CST9217, I2C
Mikrofon	Çift mikrofon dizisi
Hoparlör	8 Ω 2 W
IMU	QMI8658, 6 eksen
İvmeölçer	3 eksen
Jiroskop	3 eksen
RTC	PCF85063
Güç Yönetimi	AXP2101
Depolama	microSD
USB	USB-C
Pil Bağlantısı	MX1.25/PicoBlade uyumlu, 3.7 V lityum pil
Genişletme Header'ı	8-pin, 2.54 mm
GPIO	GPIO16 / GPIO17 / GPIO18
UART	RX / TX
Butonlar	PWR / BOOT

Kutu İçeriği

Seçilen varyanta bağlı olarak:

Standart Versiyon

• ESP32-S3 geliştirme kartı
• 8 Ω 2 W hoparlör

Case Versiyon

• ESP32-S3 geliştirme kartı
• 8 Ω 2 W hoparlör
• Kasa

GPS Versiyon

• ESP32-S3 geliştirme kartı
• 8 Ω 2 W hoparlör
• GNSS seramik anten
