Raspberry Pi 250x122 2.13 İnç E-Paper HAT+

Waveshare 2.13 İnç E-Paper HAT+ 250x122 Raspberry Pi Ekran

Waveshare 2.13" E-Paper HAT+, Raspberry Pi ile kullanılmak üzere tasarlanmış, düşük güç tüketimine sahip kompakt bir e-Paper ekran modülüdür. 250 × 122 piksel çözünürlük, geniş görüş açısı ve kâğıt benzeri görüntüleme deneyimi sunan ekran; düşük güç tüketiminin önemli olduğu bilgi panelleri, saatler, etiketleme sistemleri ve çeşitli Raspberry Pi projeleri için uygundur.

Raspberry Pi HAT+ standardını destekleyen bu modelde ayrıca yüksek hassasiyetli bir RTC (Real-Time Clock) bulunur. RTC sayesinde gerçek zaman bilgisinin doğru şekilde takip edilmesi gereken projelerde ek bir saat modülüne ihtiyaç duyulmadan kullanılabilir.

E-Paper teknolojisi sayesinde ekranın arka aydınlatması bulunmaz ve görüntü oluşturulduktan sonra güç kesilse dahi son görüntü ekranda kalmaya devam eder. Bu özellik, özellikle pil ile çalışan ve enerji tüketiminin minimum seviyede tutulmasının istendiği uygulamalar için avantaj sağlar.

Önemli Not: Raspberry Pi kartı ürün içeriğine dahil değildir. Üretici firma kaynakları için tıklayınız.

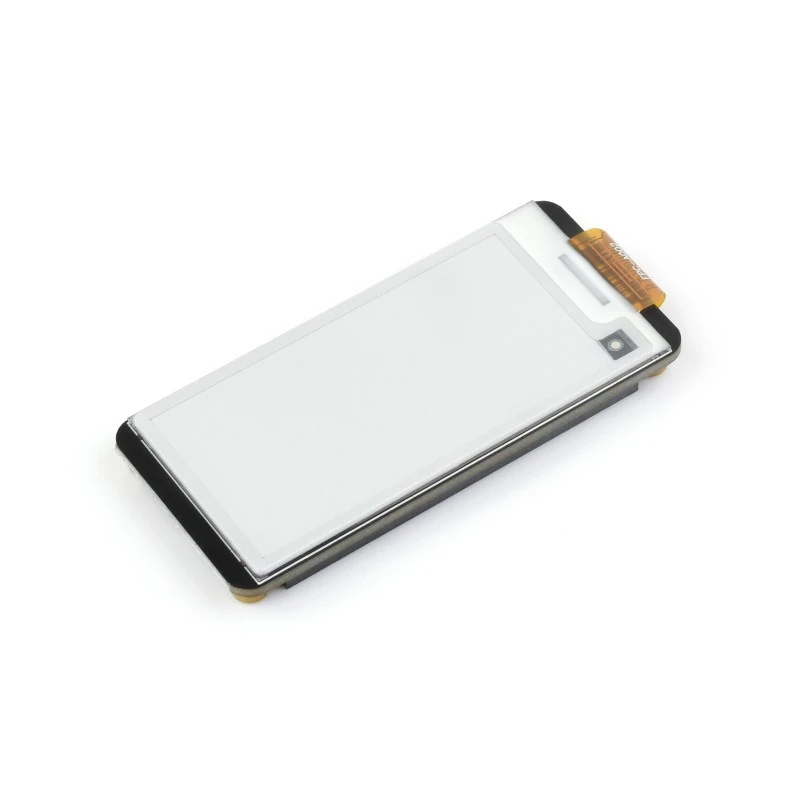

2.13 İnç E-Paper Ekran ve 250 × 122 Çözünürlük

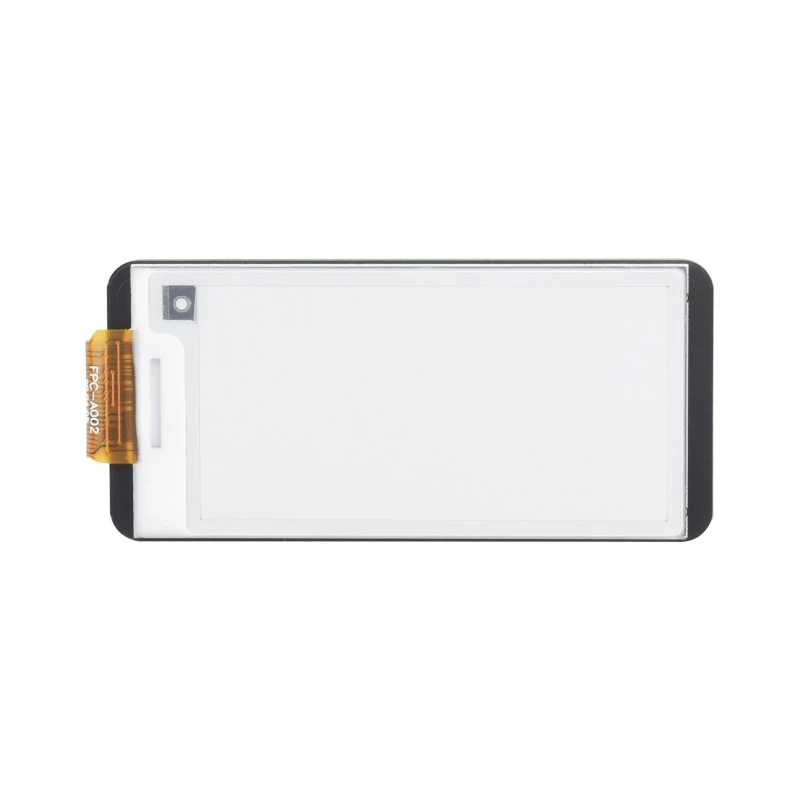

Waveshare 2.13" E-Paper HAT+, 48,55 × 23,70 mm aktif görüntüleme alanına ve 250 × 122 piksel çözünürlüğe sahiptir.

Siyah ve beyaz görüntü desteği sunan ekran, 2 gri ton seviyesine sahiptir. E-Paper teknolojisinin kâğıt benzeri görüntüleme yapısı ve 170° üzerindeki görüş açısı, farklı açılardan okunabilirliği destekler.

Arka aydınlatma kullanılmadığı için ekran, klasik LCD panellere kıyasla farklı bir görüntüleme yapısına sahiptir ve özellikle statik bilgilerin gösterildiği düşük güç tüketimli projelerde kullanılabilir.

Hızlı Tam ve Kısmi Yenileme

Ekranın önemli özelliklerinden biri partial refresh (kısmi yenileme) desteğidir.

• Kısmi yenileme: Yaklaşık 0,3 saniye
• Tam yenileme: Yaklaşık 2 saniye
• Hızlı yenileme: Yaklaşık 1,8 saniye

Kısmi yenileme özelliği sayesinde ekranın tamamını yenilemek yerine yalnızca değişen görüntü alanlarının güncellenmesi mümkün olur. Bu yapı; sayaç, saat, durum bilgisi ve benzeri sık güncellenen basit içeriklerde kullanılabilir.

Güç Kesildiğinde Görüntüyü Korur

E-Paper ekranların temel avantajlarından biri, görüntü oluşturulduktan sonra ekranın sürekli enerji tüketerek görüntüyü göstermesine gerek duymamasıdır.

Waveshare 2.13" E-Paper HAT+, güç kapatıldığında son görüntüyü koruyabilir. Tipik standby güç tüketimi <0,01 mW seviyesindedir.

Bu özellik sayesinde düşük güç tüketimli ve uzun süreli pil kullanımı hedeflenen projelerde tercih edilebilir.

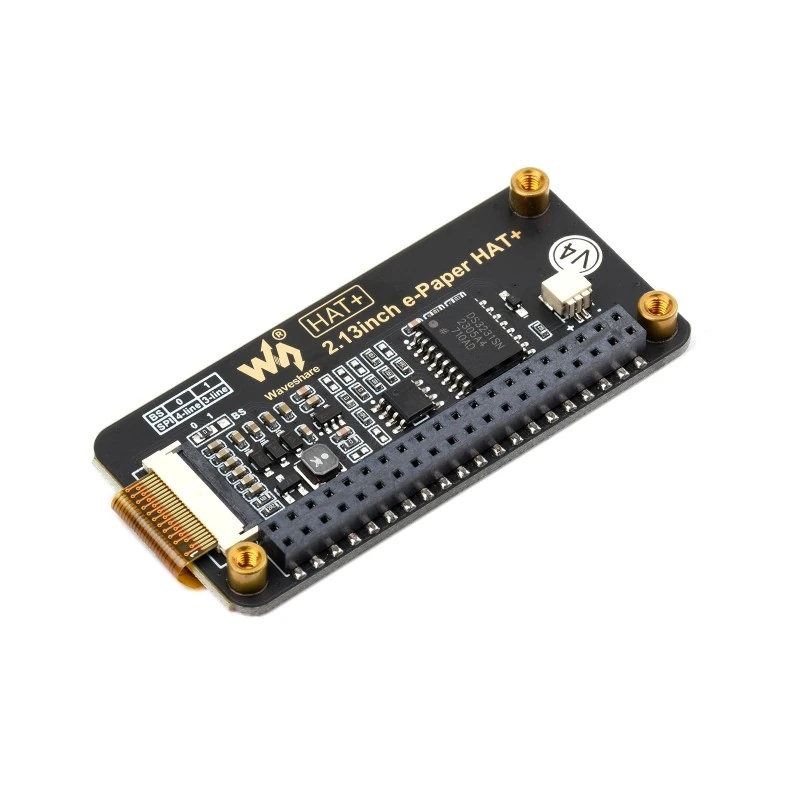

Raspberry Pi HAT+ Standardı

Modül, Raspberry Pi için geliştirilmiş HAT+ standardında tasarlanmıştır. Raspberry Pi GPIO bağlantısı üzerinden kullanılabilen kompakt yapı, projelere kolay entegrasyon sağlar.

Ekran, 3,3V çalışma gerilimi ile çalışır ve 3-wire SPI / 4-wire SPI haberleşme arayüzlerini destekler.

Dahili Yüksek Hassasiyetli RTC

Waveshare 2.13" E-Paper HAT+ üzerinde yüksek hassasiyetli RTC (Gerçek Zaman Saati) bulunur.

Dahili RTC sayesinde saat ve tarih bilgisinin takip edilmesi gereken uygulamalarda ek bir RTC modülü kullanmaya gerek kalmadan proje geliştirilebilir.

Özellikle:

• Dijital saat
• Tarih/saat göstergesi
• Düşük güç tüketimli bilgi ekranları
• Durum panelleri

gibi uygulamalarda avantaj sağlar.

Dayanıklı PCB ve Kolay Montaj

PCB üzerinde immersion gold kaplama kullanılmıştır. Bu yapı lehimleme kalitesine ve PCB'nin dayanıklılığına katkı sağlar.

Ek montaj delikleri sayesinde ekranın farklı muhafaza, kutu ve proje tasarımlarına sabitlenmesi kolaylaştırılmıştır.

Raspberry Pi Projeleri İçin Yazılım ve Kaynaklar

Waveshare tarafından ürün için çevrim içi teknik kaynaklar ve örnekler sunulmaktadır. Raspberry Pi OS için örnek uygulamaların yanı sıra Pwnagotchi portlama rehberi de ürün kaynakları arasında yer almaktadır.

Bu kaynaklar, ekranın Raspberry Pi tabanlı projelere entegre edilmesini kolaylaştırır.

Kullanım Alanları

Waveshare 2.13" E-Paper HAT+ aşağıdaki düşük güç tüketimli uygulamalarda kullanılabilir:

• Raspberry Pi e-Paper projeleri
• Dijital saat ve tarih göstergeleri
• Düşük güç tüketimli bilgi panelleri
• Elektronik etiketler
• Durum göstergeleri
• IoT projeleri
• Akıllı ev sistemleri
• Pil ile çalışan projeler
• Raspberry Pi HAT+ projeleri
• Pwnagotchi projeleri
• Kompakt veri ve durum ekranları

Teknik Özellikler

Kutu İçeriği

• 1 × Waveshare 2.13" E-Paper HAT+ Raspberry Pi Ekran – Siyah/Beyaz, 250 × 122
• 1 × Vida seti

Raspberry Pi kartı ürün içeriğine dahil değildir.
