DVK512 Raspberry Pi Geliştirme Kartı

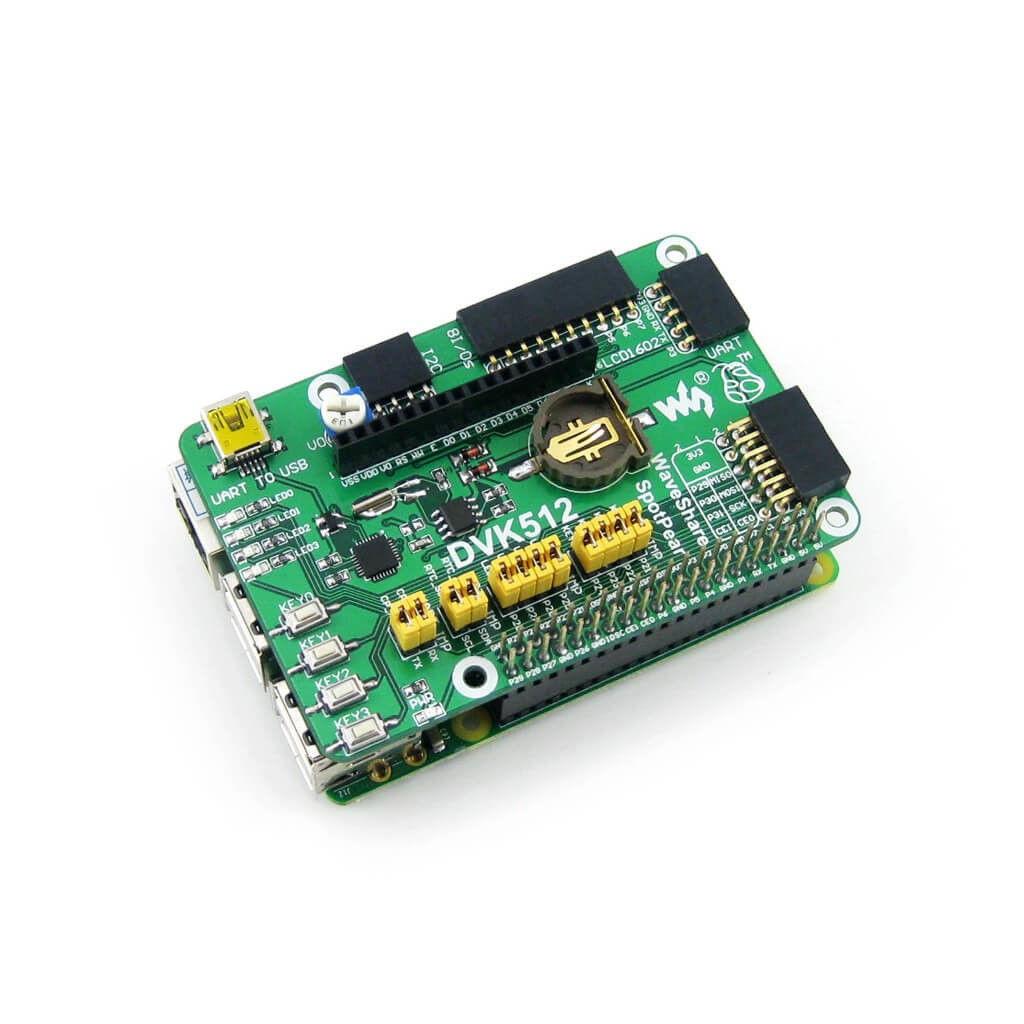

WaveShare DVK512 Raspberry Pi Geliştirme Kartı

• WaveShare DVK512 Raspberry Pi için tasarlanmış bir genişleme kartıdır.
• DVK512, harici aksesuar kartlarını bağlamak için çeşitli bileşenlere ve arabirimlere sahiptir.
• Raspberry Pi değerlendirmesi ve geliştirilmesi için idealdir.

Desteklenen Raspberry Pi Modelleri

• Raspberry Pi 1 Model A+
• Raspberry Pi 1 Model B+
• Raspberry Pi 2 Model B
• Raspberry Pi 3 Model B

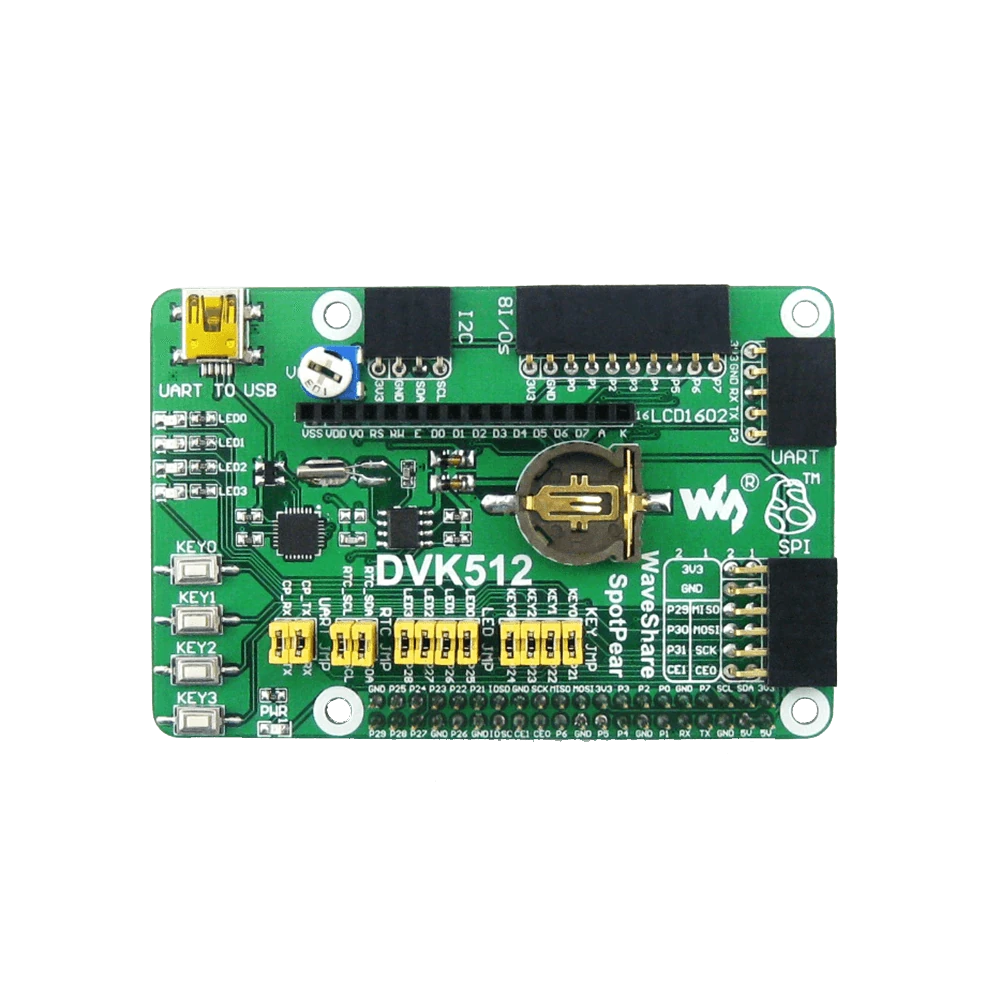

WaveShare DVK512 Detayları

• RPi ile bağlantı için pimli uçlar
• UART girişi: RS232, RS485 ve USB gibi UART modüllerine bağlanır
• 8I / Os girişi: IOS tarafından kontrol edilen 8 Push Düğmesi, Logic Level Converter ve Mix Board gibi modülleri bağlar.
• SPI arayüzü: AT45DBXX Dataflash ve L3G4200D kartları gibi SPI modüllerine bağlanır
• I2C girişi: PCF8574, PCF8563 RTC ve LSM303DLHC kartları gibi I2C modüllerine bağlanır.
• Karakter LCD girişi: LCD1602 gibi karakter LCD'leri bağlamak için
• USB konektörü: USB'den UART'a. Yerleşik dönüştürücü CP2102 tarafından desteklenmektedir
• Güç göstergesi
• Kullanıcı LED'leri
• Kullanıcı Tuşları
• Potansiyometre: LCD1602 kontrast ayarı için
• RTC pil tutucu
• PCF8563: RTC
• 768K kristal: RTC kristali
• CP2102: USB TO UART çipi, hata ayıklama için
• CP2102 jumper
• RTC jumper
• LED'ler jumperi
• Anahtarlar jumperi
