CM4-NANO-C (Raspberry Pi CM4 Ultra Mini Genişletme Kartı Tip B), Raspberry Pi Compute Module 4 ile kullanılabilen bir anakarttır. Küçük olmasına rağmen, Raspberry Pi Compute Module 4'ün arayüzünü yerleşik olarak ortaya çıkarabilir kamera.
USB ve HDMI dışında herhangi bir cihazı çalışır durumda TAKMAYIN. Özellikle kameranın elektrikle kurulması veya çıkarılması yasaktır.
Modülün herhangi bir koruması olmadığından, lütfen güç kaynağına kısa devre yaptırmayın.
USB Type-C arayüzü, görüntüyü programlamak için bir güç kaynağı veya bir USB SLAVE arayüzü olarak kullanılabilir.
CM4'ün normal güç beslemesini sağlamak için, görüntüyü programlamak için USB Type-C arayüzünü kullanırken lütfen başka cihazlar bağlamayın.
CM4'ün normal kullanımda olduğundan emin olmak için 5V 2A sağlanması. Aksi halde otomatik kapanma, frekans düşürme vb. sorunlar olabilir.
USB2.0, CSI ve DSI arabirimleri varsayılan olarak devre dışıdır ve kullanıcı tarafından etkinleştirilmesi gerekir.
Kullanıcı anahtarı GPIO21'e bağlanır ve R16 (10K) tarafından GPIO_VREF'e çekilir. Tuşa basılmadığında, GPIO21 varsayılan olarak yükseğe çekilir; tuşuna basıldığında GPIO21 seviyesi aşağı çekilecektir.

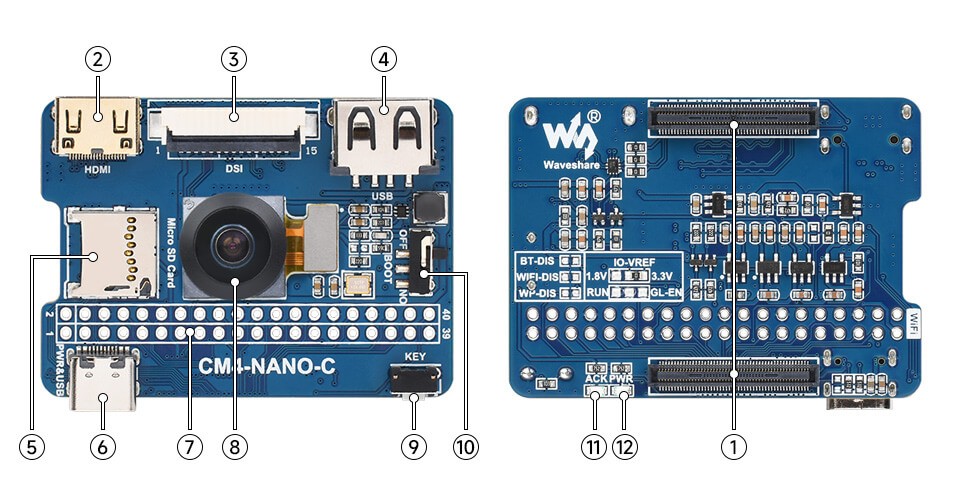

1 - CM4 soketi
Compute Module 4'ün tüm çeşitleri için uygun
2 - Mini HDMI bağlantı noktası
4K 30fps çıkışı destekler
3 - DSI bağlantı noktası
MIPI DSI ekran arayüzü
4 - USB2.0 bağlantı noktası
USB cihazlarını bağlamak için
5 - TF Kart Girişi
önceden yakılmış görüntüye sahip bir TF kartını bağlamak için (YALNIZCA Lite varyantı)
6 - Güç kaynağı / Programlama
5V güç kaynağı veya eMMC yazma için kullanılır
7 - 40PIN GPIO başlığı
HAT çeşitlerini bağlamak için
8 - IMX219-D160 Kamera
8MP, 160° FOV
9 - Kullanıcı düğmesi
GPIO21'e bağlanın
10 - ÖNyükleme anahtarı
AÇIK: USB'yi Type C arabirimine geçirin, güç verildiğinde indirme moduna girecektir (RPI önyüklemesi aracılığıyla yüksek kapasiteli bir disk olarak yapılandırılmıştır)
KAPALI: USB'yi Tip A arayüzüne geçirin, açıldığında indirme moduna girmeyecek (eMMC veya TF kartından önyüklenir)
11 - ACK Göstergesi
CM4 çalışma durumu
12 - PWR Göstergesi
CM4 güç durumu
