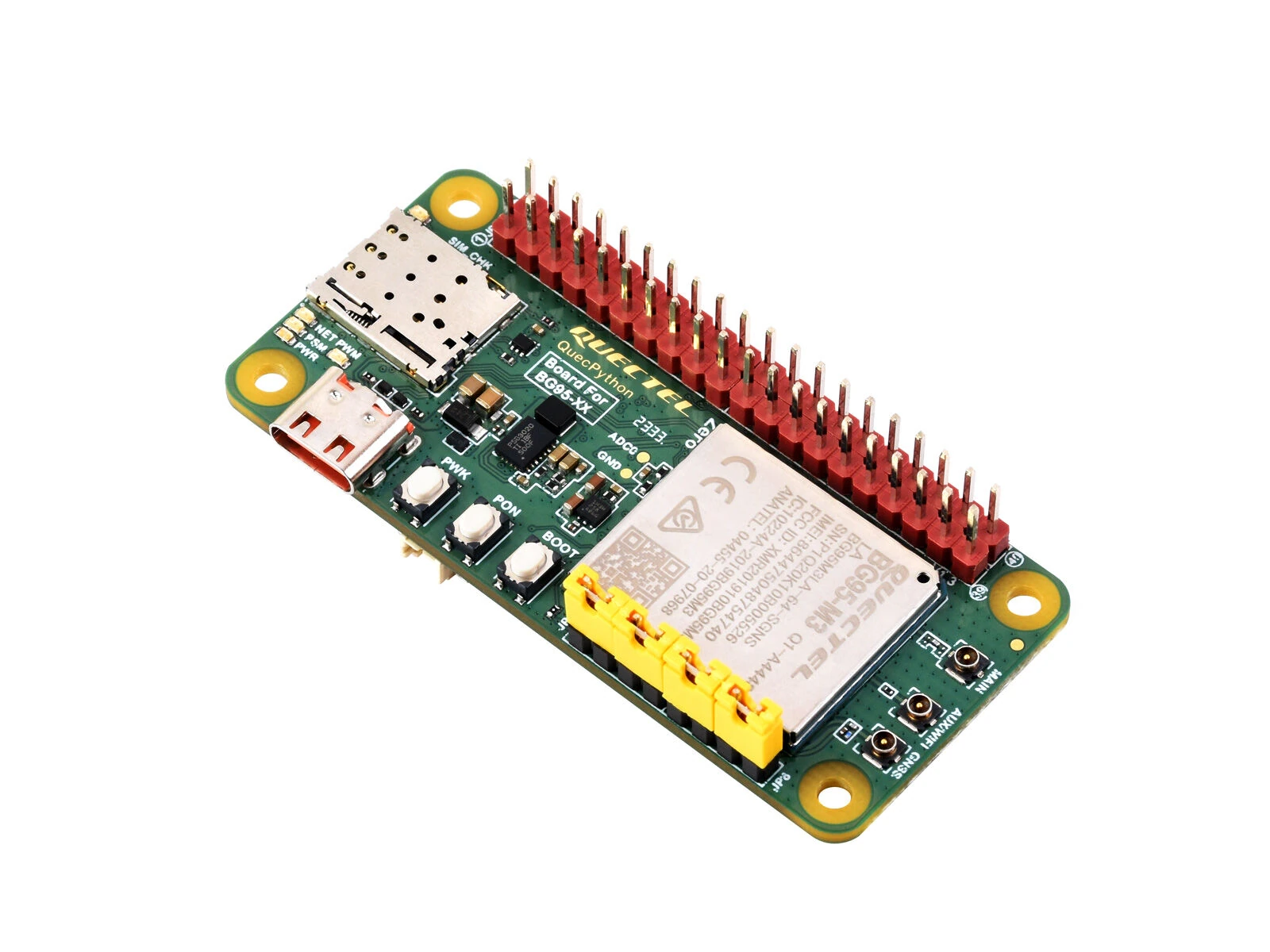

BG95-M3 Zero Geliştirme Kartı (LPWA IoT Geliştirme Platformu)

BG95-M3 Zero geliştirme kartı, çok modlu LPWA desteğine sahip BG95-M3 haberleşme modülü ile donatılmıştır. Modül; LTE Cat M1, LTE Cat NB2 ve EGPRS teknolojilerini destekler. 3GPP Rel-14 standardı ile uyumludur ve LTE Cat M1 modunda 588 kbps indirme ve 1119 kbps yükleme hızlarına kadar veri iletimi sunar.

Ultra düşük güç tüketimi ile öne çıkan modül, dahili MCP ve ThreadX işletim sistemini destekleyen ARM Cortex-A7 işlemci içerir. Bu sayede uzun süreli, batarya ile çalışan IoT uygulamaları için ideal bir çözümdür.

Kart üzerinde yer alan 40 pin GPIO header, birçok Raspberry Pi HAT ile uyumludur. USB Type-C bağlantısı, yalnızca tek bir kablo ile hızlı geliştirme imkânı sunar. Üzerindeki durum LED’leri sayesinde modülün çalışma durumu kolayca izlenebilir.

Öne Çıkan Özellikler

• BG95-M3 ana modül
• LTE Cat M1 / LTE Cat NB2 / EGPRS ağ desteği
• Global bölgelerde kullanım için uygun
• 40 pin GPIO header, Raspberry Pi HAT’ler ile uyumlu
• 5 adet durum LED’i (modül çalışma göstergeleri)
• USB Type-C port, kolay geliştirme ve besleme
• Desteklenen protokoller:
  PPP, TCP, UDP, SSL, TLS, FTP(S), HTTP(S), NITZ, PING, MQTT, LwM2M, CoAP, IPv6
• GNSS konumlandırma desteği:
  GPS, GLONASS, BDS (Beidou), Galileo, QZSS
• Nano SIM kart yuvası (1.8V)
  – Kart kenarına yakın tasarım ile kolay takma/çıkarma
• Üretici firma kaynakları için tıklayınız.

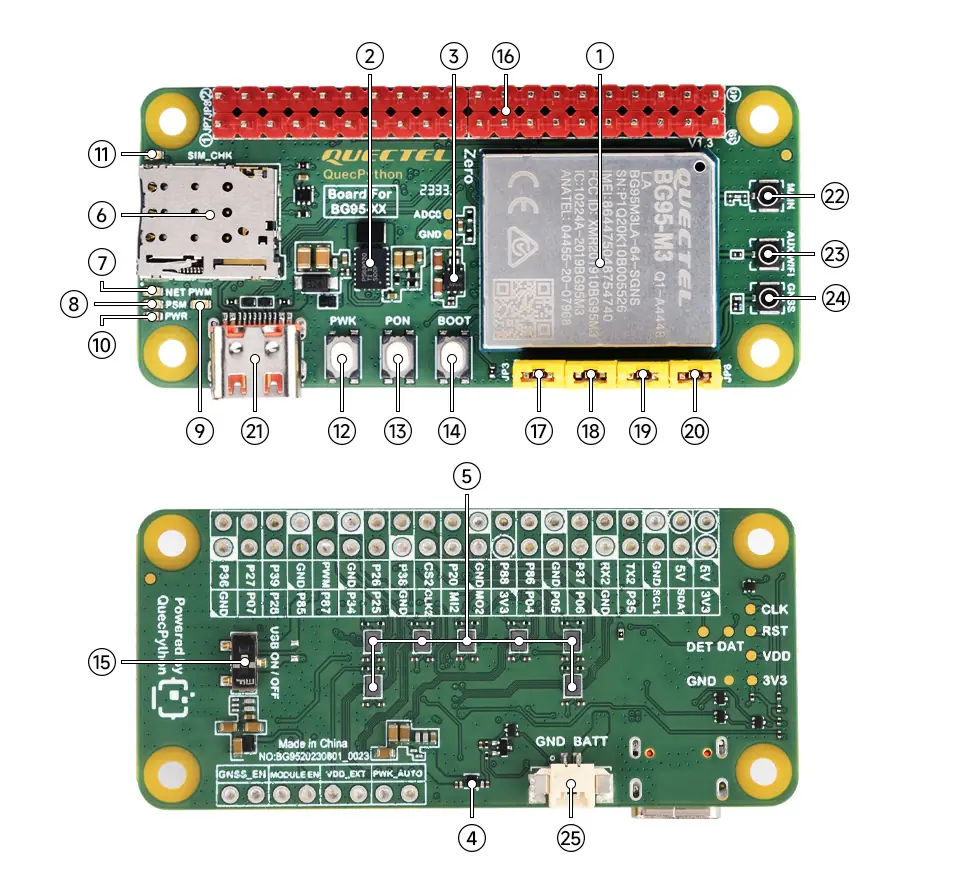

Kart Üzerindeki Bileşenler

• BG95-M3 haberleşme modülü

• TPS63020DSJR güç entegresi

• TLV75533PDRVR güç entegresi

• NCP114AMX180TBG güç entegresi

• TXS0104EYZTR voltaj seviye dönüştürücü

• Nano SIM kart yuvası

Durum Göstergeleri (LED’ler)

• NET: Ağ bağlantı durumu

• PSM: Uyku (Power Saving Mode) durumu

• PWM: PWM fonksiyon durumu

• PWR: Güç durumu

• SIM_CHK: SIM kart takılı olduğunu gösterir

Butonlar ve Anahtarlar

• Power ON/OFF butonu

• PSM uyandırma butonu

• BOOT butonu

• – Güç verilmeden önce basıldığında firmware yükleme modunu zorlar

• USB algılama ON/OFF anahtarı

• Kapalı: USB normal şekilde çalışır

• Açık: Type-C yalnızca karta güç verir (güç tüketimi ölçümü için)

Jumper ve Bağlantılar

• Raspberry Pi GPIO Header

• – Raspberry Pi HAT uyumlu

• Power ON/OFF jumper

• Takılı: Otomatik açılış

• Çıkarılı: Kısa basma açma, uzun basma kapama

• 1.8V çıkış jumper

• Takılı: Harici 1.8V çıkış verir

• Çıkarılı: Güç tüketimi testi için

• Modül besleme jumper

• Takılı: DCDC üzerinden modül beslemesi

• GNSS aktif besleme seçimi

• Takılı: GNSS aktif beslemesi etkin

Bağlantı Noktaları

• USB Type-C port

• Ana anten konnektörü

• AUX anten konnektörü

• GNSS anten konnektörü

• Batarya besleme konnektörü

• 2.5V – 5.5V batarya desteği

• ⚠️ USB ve batarya aynı anda kullanılamaz

Bu ürün, Samm Market güvencesiyle uygun fiyat, kaliteli ürün ve ürün garantisi avantajlarıyla sunulmaktadır.
IoT projeleri, LPWA tabanlı uzaktan izleme, akıllı şehir uygulamaları, enerji verimli sensör ağları ve endüstriyel IoT çözümleri için güçlü ve esnek bir geliştirme platformudur.
