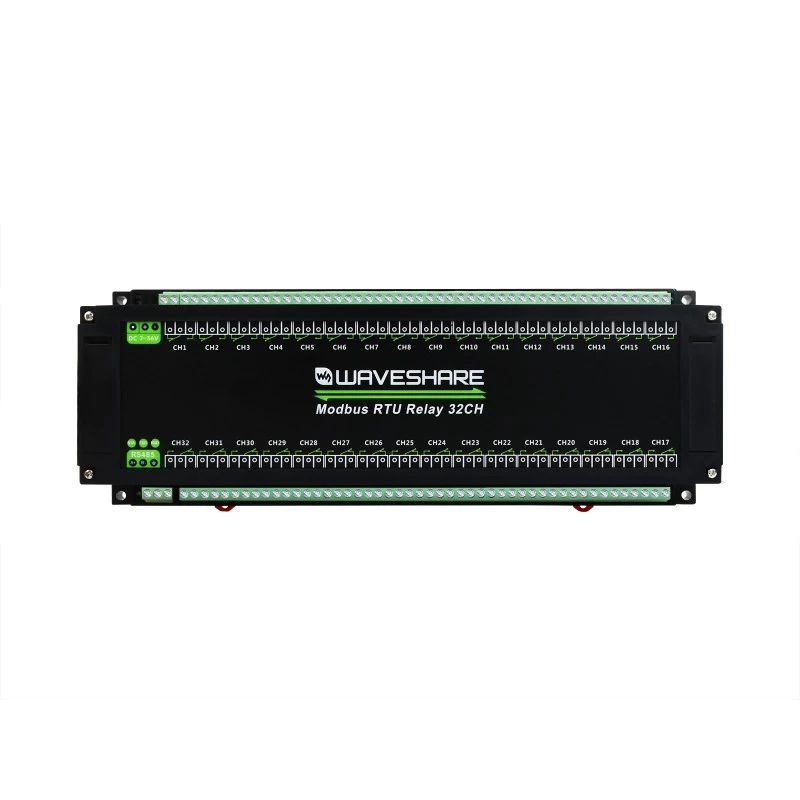

32 Kanal RS485 Modbus RTU Röle Modülü

Waveshare 32 Kanal RS485 Modbus RTU Röle Modülü

Waveshare 32 Kanal RS485 Röle Modülü, endüstriyel otomasyon, akıllı kontrol sistemleri, PLC uygulamaları ve uzaktan röle kontrolü için geliştirilmiş, Modbus RTU protokolünü destekleyen 32 kanallı röle kartıdır. RS485 haberleşme arayüzü sayesinde uzun mesafeli ve çoklu cihaz bağlantılarına uygun olan modül, tek bir RS485 hattı üzerinden birden fazla cihazın kullanılmasına olanak tanır.

Modül; 7–36V geniş giriş gerilimi, güç kaynağı izolasyonu, manyetik izolasyon, optokuplör izolasyonu, TVS diyot, resetlenebilir sigorta ve ters bağlantı koruması gibi güvenlik özellikleriyle kararlı ve güvenilir bir çalışma altyapısı sunar.

1–255 arasında yapılandırılabilir RS485 cihaz adresi sayesinde birden fazla modül aynı RS485 veri yolu üzerinde kademeli olarak bağlanabilir. Ayrıca Flash-On ve Flash-Off komutları ile rölelerin belirli bir süre aktif kalması ve ardından otomatik olarak kapanması sağlanabilir.

Önemli Not: Güç adaptörü ürün içeriğine dahil değildir. Üretici firma kaynakları için tıklayınız.

32 Kanal Röle Kontrolü ve Modbus RTU Haberleşme

32 bağımsız röle kanalına sahip olan modül, standart Modbus RTU protokolü üzerinden RS485 haberleşmesi gerçekleştirir. 1–255 arasında ayarlanabilen cihaz adresi sayesinde aynı RS485 veri yolu üzerinde birden fazla röle modülü kullanılabilir.

Desteklenen baudrate seçenekleri:

• 4800
• 9600
• 19200
• 38400
• 57600
• 115200
• 128000
• 256000

Varsayılan haberleşme formatı 9600, N, 8, 1 şeklindedir.

Flash-On ve Flash-Off Fonksiyonu

Modülün Flash-On ve Flash-Off fonksiyonları, rölenin bir komutla belirli bir süre aktif edilmesini ve süre sonunda otomatik olarak kapatılmasını sağlar.

Bu özellik; otomatik kontrol, zamanlamalı yük çalıştırma ve rölelerin belirli sürelerle tetiklenmesi gereken uygulamalarda kullanılabilir.

7–36V Geniş Giriş Gerilimi

Entegre voltaj regülatörü sayesinde modül 7–36V DC geniş giriş gerilimini destekler. Güç kaynağı izolasyon yapısı, izole terminal için ayrıca bir güç kaynağı kullanılmasına gerek kalmadan kararlı izole gerilim sağlar.

Tek gövdeli güç kaynağı izolasyonu ve manyetik izolasyon tasarımı; sinyal bütünlüğünü korumaya, parazitleri azaltmaya ve düşük güç tüketimi sağlamaya yardımcı olur.

Güvenlik ve Koruma Özellikleri

Waveshare 32 kanal RS485 röle modülü, endüstriyel uygulamalarda güvenilirliği artırmak için çeşitli koruma devreleriyle donatılmıştır.

• Resetlenebilir sigorta: Aşırı akım durumlarına karşı koruma sağlar.
• TVS diyot: Ani gerilim yükselmelerini ve transient gerilim darbelerini bastırmaya yardımcı olur.
• Optokuplör izolasyonu: Röle tarafındaki yüksek gerilim devresinin kontrol devresini etkilemesini önlemeye yardımcı olur.
• Ters bağlantı koruması: Güç bağlantısının yanlış yapılması durumunda devrenin zarar görme riskini azaltır.
• Manyetik izolasyon: RS485 haberleşmesinde sinyal izolasyonu ve parazitlere karşı dayanıklılık sağlar.
• Röle sürücü çipi: Dahili serbest dolaşım diyodu koruması ile daha kararlı röle sürüşü sunar.

32 Adet Yüksek Kaliteli Röle

Modülde toplam 32 röle kanalı bulunur. Her kanal 1NO + 1NC kontak yapısına sahiptir ve kontak değeri ≤10A 250VAC / 30VDC olarak belirtilmiştir.

Bu yapı sayesinde farklı yüklerin bağımsız olarak kontrol edilmesi gereken otomasyon ve kontrol sistemlerinde kullanılabilir.

RS485 Durum LED'leri

Modül üzerinde MCU ve RS485 haberleşme durumunu takip etmeye yardımcı olan 3 adet LED bulunur:

• STA: MCU durum göstergesi; MCU normal şekilde çalışırken yanıp söner.
• TXD: Veri gönderimi sırasında yanar.
• RXD: Veri alımı sırasında yanar.

Bu göstergeler, RS485 haberleşmesinin ve mikrodenetleyici durumunun hızlı şekilde kontrol edilmesini sağlar.

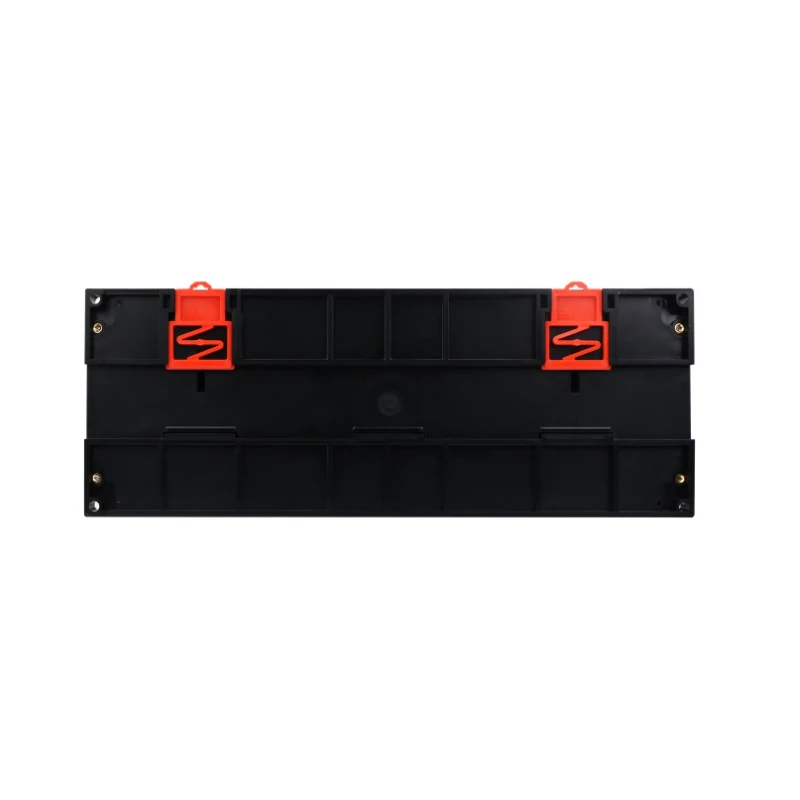

DIN Ray Montajına Uygun ABS Kasa

Modül, ray montajına uygun ABS muhafaza içerisinde sunulur. DIN ray tipi montaj yapısı sayesinde elektrik panoları, otomasyon sistemleri ve kontrol kutularına daha kolay şekilde entegre edilebilir.

Kullanım Alanları

Waveshare 32 Kanal RS485 Modbus RTU Röle Modülü aşağıdaki uygulamalarda kullanılabilir:

• Endüstriyel otomasyon sistemleri
• PLC tabanlı kontrol sistemleri
• RS485 otomasyon uygulamaları
• Modbus RTU sistemleri
• Akıllı ev ve bina otomasyonu
• Aydınlatma kontrolü
• Motor ve ekipman kontrolü
• Uzaktan yük kontrolü
• Elektrik panoları
• IoT ve uzaktan kontrol sistemleri
• Çoklu röle kontrol uygulamaları
• Mikrodenetleyici tabanlı otomasyon projeleri

Teknik Özellikler

Özellik	Değer
Çalışma Gerilimi	7–36V
Haberleşme Arayüzü	RS485
Haberleşme Protokolü	Standart Modbus RTU
Baudrate	4800 / 9600 / 19200 / 38400 / 57600 / 115200 / 128000 / 256000
Varsayılan Haberleşme Formatı	9600, N, 8, 1
Röle Kanal Sayısı	32
Kontak Formu	1NO 1NC
Kontak Değeri	≤10A 250VAC / 30VDC
RS485 Adresi	1–255
LED Göstergeleri	STA / TXD / RXD
Kasa	DIN Ray Montajlı ABS

Ürün Özellikleri

• 32 kanal bağımsız röle kontrolü
• RS485 haberleşme arayüzü
• Standart Modbus RTU protokolü
• 1–255 arasında yapılandırılabilir RS485 adresi
• Aynı RS485 hattında birden fazla cihaz desteği
• Flash-On ve Flash-Off fonksiyonları
• 7–36V geniş giriş gerilimi
• Güç kaynağı izolasyonu
• Manyetik izolasyon
• Optokuplör izolasyonu
• Resetlenebilir sigorta
• TVS aşırı gerilim koruması
• Ters bağlantı koruması
• Röle sürücü çipi ve serbest dolaşım diyodu koruması
• ≤10A 250VAC / 30VDC kontak kapasitesi
• DIN ray montajına uygun ABS kasa
• STA, TXD ve RXD durum LED'leri

Samm Market Güvencesi

Waveshare 32 Kanal RS485 Modbus RTU Röle Modülü, Samm Market güvencesiyle sunulmaktadır. Endüstriyel otomasyon, RS485 haberleşme, Modbus RTU ve çoklu röle kontrol projeleriniz için ihtiyaç duyduğunuz teknik özellikleri ürün sayfasındaki bilgiler üzerinden inceleyebilirsiniz.

Not: Güç adaptörü ürün içeriğine dahil değildir.
