SparkFun Grafik LCD Serial Backpack

SparkFun Grafik LCD Serial Backpack

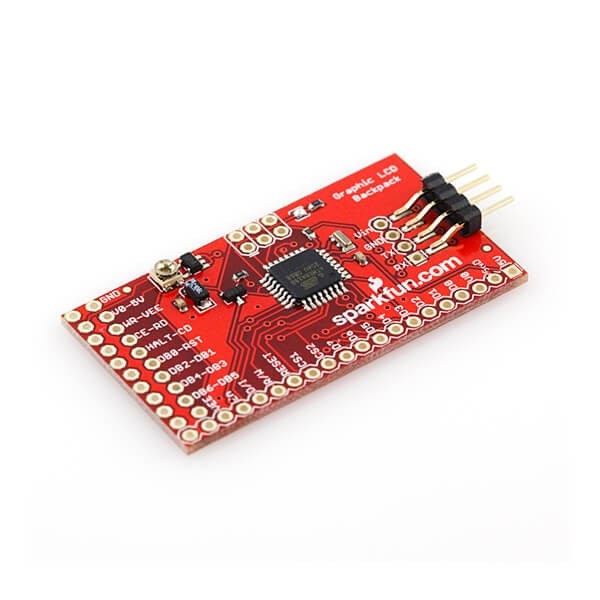

Bu, grafik LCD'ler için arayüzdür. SparkFun Grafik LCD Serial Backpack, 160x128 piksel “Büyük” Grafik LCD'mize veya daha küçük 128x64 piksel ekrana arayüz sağlar ve tüm kontroller için basit bir seri arayüz sağlar.

Bu Grafik LCD, metin yazmanıza, çizgiler, daireler ve kutular çizmenize, tek tek pikselleri ayarlamanıza veya sıfırlamanıza ve ekranın belirli bloklarını silmenize olanak tanır. Arka ışık ve baud hızı, seri iletişim yoluyla da kontrol edilebilir. Ekranın mavi üzerinde beyaz yerine beyaz üzerinde mavi çalışmasına izin veren bir ters mod da vardır. Ek olarak, ATMega168 işlemcisinin tüm kaynak kodları, ücretsiz WinAVR derleyicisi kullanılarak derlenir ve indirmek için ücretsizdir.

SparkFun Grafik LCD Serial Backpack hangi ekranın kullanılacağını belirleyen lehimli bir jumper var. Lehim atlama teli kapatıldığında, 128x64 ekran kodu çalışacaktır. Jumper açıksa 160x128 ekran kodu çalışacaktır.

Özellikler

• Besleme gerilimi: 6V–7V DC
• Akım çekişi: 220mA (%100'de arka ışık)
• Seri giriş: 0-5V
• 8 veri biti, eşlik yok, 1 durdurma biti ile ayarlanabilir baud hızı (varsayılan 115200)
• Metin, daire, çizgi kutuları çizin
• Tek tek pikselleri açın veya kapatın
• Potansiyometre kontrollü kontrast ayarı
• Arka ışık kontrolü

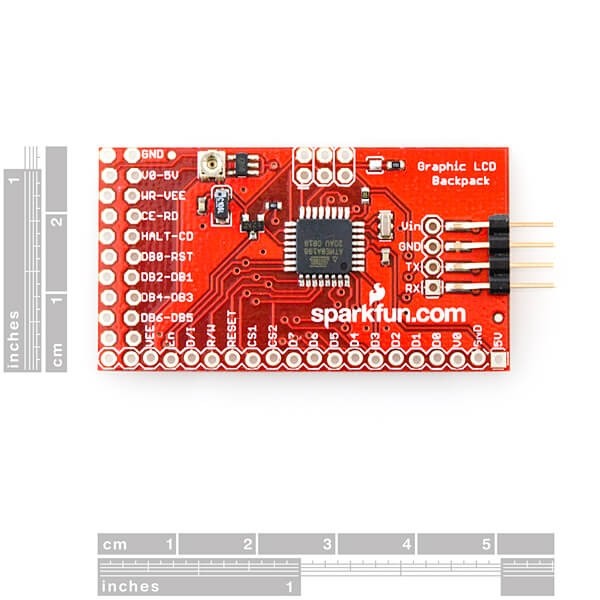

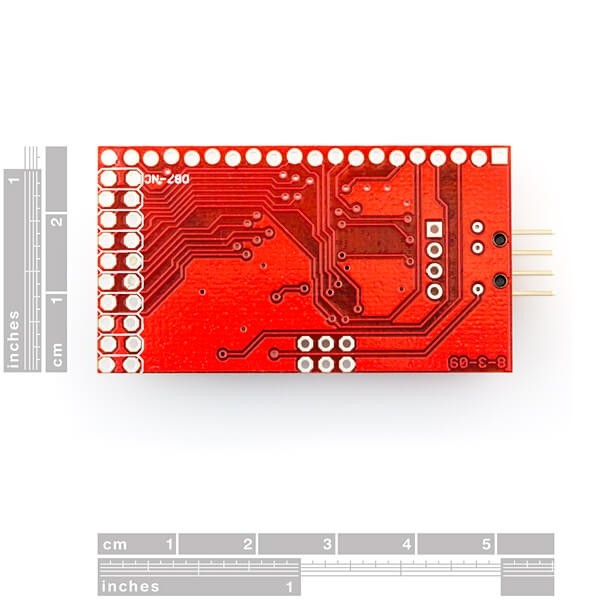

• 2.02x1.11" (51x28mm)

Dökümanlar

• Ürün Şeması
• Kartal Dosyası
• Bağlantı Kılavuzu
• GitHub (Tasarım Dosyaları ve Örnek Kod)
• GitHub (Kütüphane)
