Raspberry Pi için 3.7 inç Ekran Modülü

Raspberry Pi için 3.7 inç Ekran Modülü

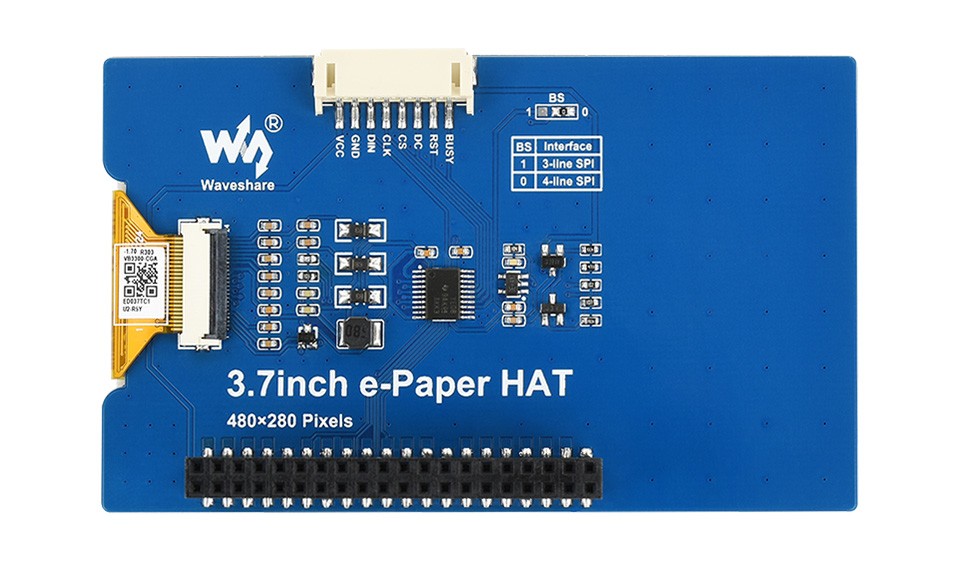

Bu büyük e-kağıt HAT, Raspberry Pi için 3.7 inç 480x280 ekran ile donatılmış olup, kısmi yenileme desteği, düşük güç tüketimi, geniş görüş açıları ve mükemmel kağıt benzeri bir etki sunar.

HAT, herhangi bir 2x20 pimli Raspberry Pi (Pi4, Pi 3, Pi Zero) ile uyumludur ve lehimleme gerektirmez. SPI arayüzü kullanarak GPIO pimlerinin sayısını azaltır ve Arduino gibi diğer mikrodenetleyicilerle de kullanılmasını sağlar. Ayrıca, 3.3V ve 5V kontrolcüler ile uyumlu olmasını sağlayan bir voltaj dönüştürücüye sahiptir.

Özellikler:

- Arka ışık yok, güç kapalıyken bile son içeriği uzun süre gösterir

- Ultra düşük enerji tüketimi, yalnızca yenileme için enerji gerektirir

- Standart Raspberry Pi 40-pimli GPIO başlığı

- Raspberry Pi, Arduino vb. gibi kontrolcü kartlarla bağlantı için SPI arayüzü

- 3.3V / 5V MCU'lar ile uyumlu olan yerleşik voltaj dönüştürücü

- Çevrimiçi geliştirme kaynakları ve kullanım kılavuzu ile birlikte gelir

- Ürün ile ilgili bilgi için tıklayınız.

Teknik Özellikler:

- Çalışma voltajı: 3.3V/5V

- Gri tonlama: 4

- Arayüz: 3-telli SPI, 4-telli SPI

- Kısmi yenileme süresi: 0.3s

- Dış boyutlar: 58.0 × 96.5mm

- Tam yenileme süresi: 3s

- Ekran boyutu: 47.32 × 81.12mm

- Yenileme gücü: 50mW (ortalama)

- Nokta aralığı: 0.169 × 0.169mm

- Bekleme akımı: <0.01µA (neredeyse hiç)

- Çözünürlük: 480 × 280 piksel

- Görüş açısı: >170°

- Ekran rengi: siyah, beyaz

Yerleşik SPI Arayüzü:

- VCC = 3.3V/5V

- GND = Toprak

- DIN = SPI MOSI pini

- CLK = SPI SCK pini

- CS = SPI çip seçimi, düşük aktif

- DC = Veri / Komut seçimi (veri için yüksek, komut için düşük)

- RST = Harici sıfırlama, düşük aktif

- BUSY = Meşgul durum çıktısı, yüksek aktif
