Raspberry Pi 4 Orijinal Kutu Fanı

Özellikleri

• Raspberry Pi 4 Lisanslı Kutu kapağına tam oturur. (Raspberry Pi 4 Lisanslı Kutu)
• Sıcaklık kontrollü fan, işlemci, bellek ve güç yönetimi IC üzerinde 1,4CFM'ye kadar hava akışı sağlar.
• Kendinden yapışkan pedli 18mm × 18mm × 10mm soğutucu, işlemciden ısı transferini iyileştirir.
• Ürüne Raspberry Pi 4 muhafaza kutusu dahil değildir.

Başlangıç

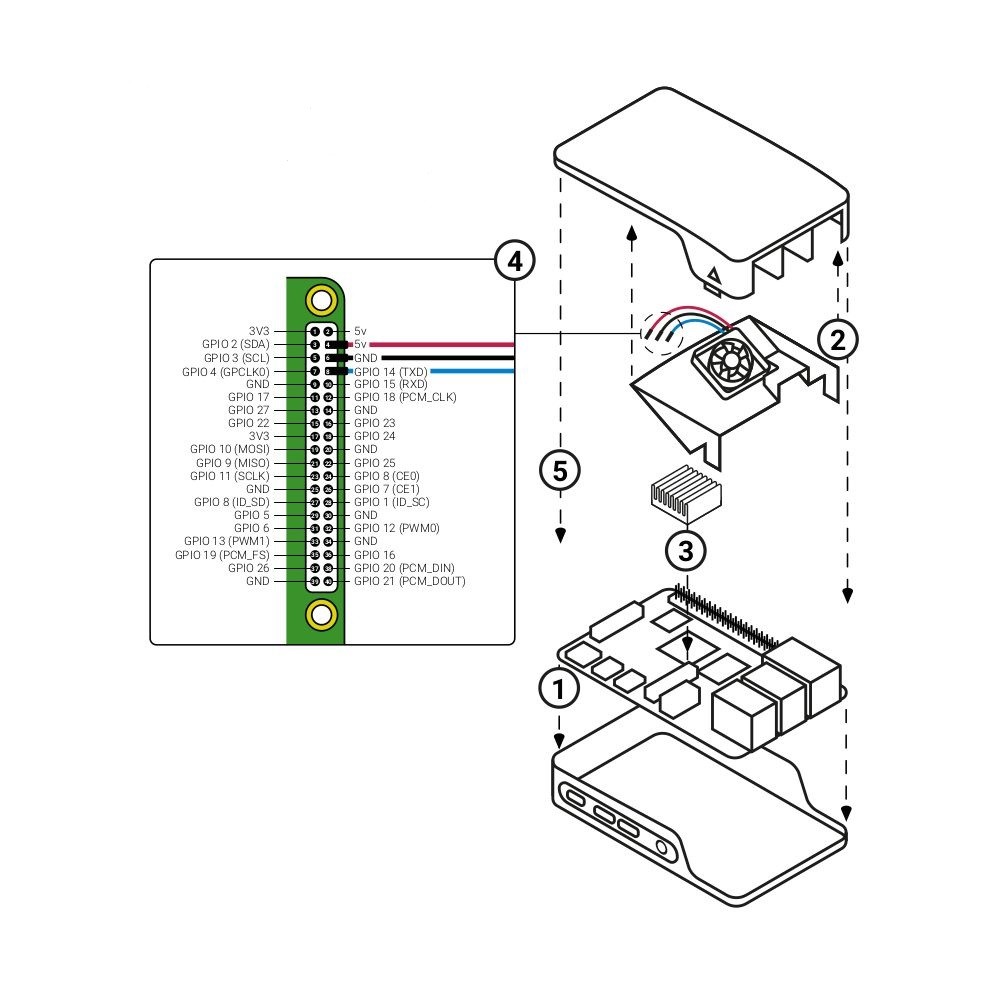

• Fanı kasanızla birleştirin
• Herhangi bir SD kartı çıkarın, ardından Raspberry Pi'nizi kasanızın alt yarısına (tabanına) yerleştirin. Köşelerdeki montaj deliklerini kasadaki çıkıntılarla hizalamaya dikkat edin.
• Yeşil etiket kapaktan uzağa bakacak şekilde fanı kasanın üst yarısına (kapak) yerleştirin. Fan muhafazasındaki iki tırnağın kapaktaki tırnakların içine düzgün bir şekilde oturması için nazikçe ancak sıkı bir şekilde itin. Muhafazanın hafif kavisli kenarı, kapağın alt tarafı ile aynı hizada olmalıdır.
• Isı emiciyi takıyorsanız, arka kağıdı ısı emicinin tabanındaki kendinden yapışkanlı pedden çıkarın, işlemcinin ortasına yerleştirin ve yavaşça yerine bastırın.
• Aşağıdaki şemada gösterildiği gibi, fandan gelen üç ucu Raspberry Pi'nin GPIO pinlerine bağlayın. Her bir ucu doğru pime bağlamaya dikkat edin.
• Kasanın kapağını tabana oturtun.

Fan Kulllanımı

Fanınızı bağladıktan sonra, Raspberry Pi'niz her çalıştığında varsayılan olarak açık olacaktır. Yalnızca Raspberry Pi'niz seçtiğiniz bir sıcaklığa ulaştığında açılacak şekilde yapılandırabilirsiniz.

Raspberry Pi OS'nin yeni bir sürümünü kullanarak, işletim sistemindeki son değişiklikleri almak için önce güncelleme yapın:

• Terminali, Başlat menüsünden (sol üst köşedeki Raspberry Pi simgesine tıklayın) veya Control + Alt + T tuşlarına basarak açın.
• Sudo apt update yazın ve ardından güncelleme bittiğinde sudo apt full-upgrade yazın.

Ardından Raspberry Pi Yapılandırma aracını açın:

• Sol üst köşedeki Raspberry Pi simgesine tıklayın ve Tercihler'i ve ardından Raspberry Pi Yapılandırması'nı seçin.
• Performans sekmesini seçin.
• Fan'ın yanındaki Etkin'i tıklayın.
• Fanınızı yukarıda gösterildiği gibi bağladıysanız, Fan GPIO için varsayılan 14'ün değiştirilmesine gerek yoktur.
• Fanınızın açılmasını istediğiniz Fan Sıcaklığını seçin. Varsayılan değer 80 ° C'dir ve Raspberry Pi'nin zorlu görevlerde her zaman fan olmadan yavaşlamasını durdurur.

Gereklilikler

• Giriş voltajı: Raspberry Pi 4 üzerindeki 40 pinli GPIO başlığı ile sağlanan 5V DC
• Fan hızı kontrolü: Kullanıcı tarafından seçilebilir GPIO pini aracılığıyla darbe genişlik modülasyon kontrolü
• Maksimum hava akışı: 1,4 CFM
• Kasa malzemesi: Şeffaf PC

  Ürün datasheet belgesi için tıklayınız.
