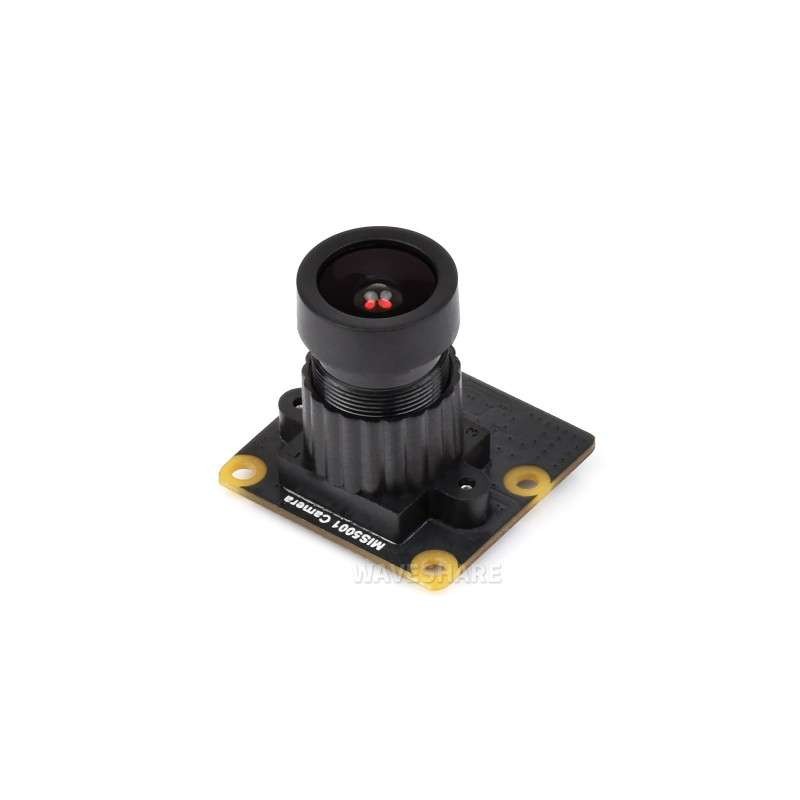

MIS5001 5MP Geniş Açılı Lens Kamera Modülü

MIS5001 5MP Geniş Açılı Lens Kamera Modülü

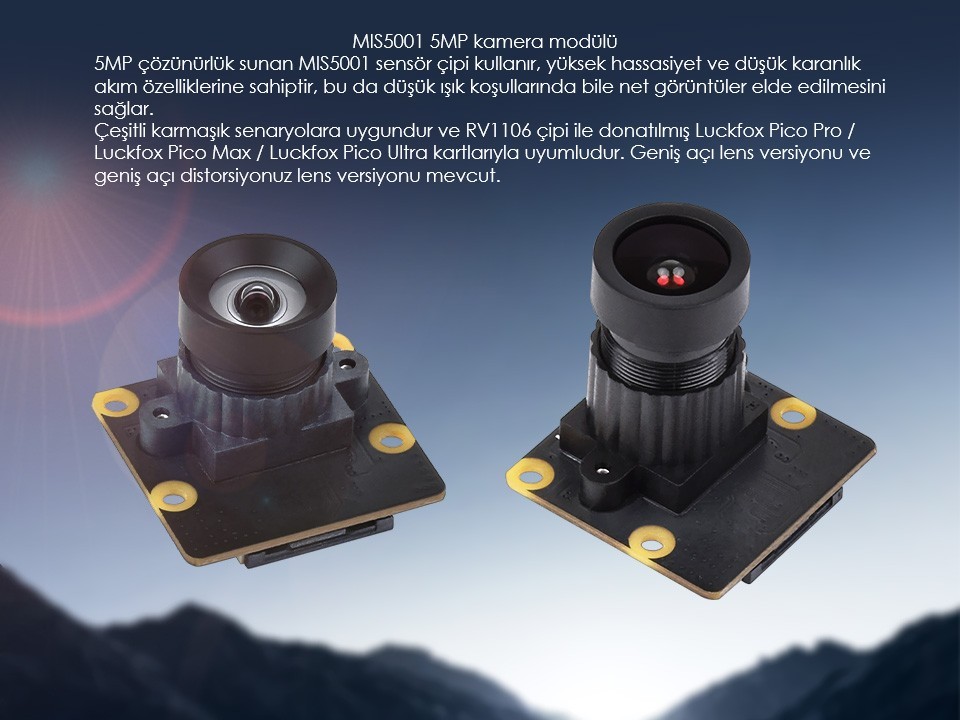

​Waveshare MIS5001 5MP Kamera Modülü yüksek çözünürlük ve üstün görüntü kalitesi arayan geliştiriciler için ideal bir tercihtir. MIS5001 sensör çipi sayesinde, düşük ışık koşullarında bile net ve detaylı görüntüler elde edebilirsiniz. Bu modül, Luckfox Pico Pro, Pico Max ve Pico Ultra gibi RV1106 yonga setine sahip ana kartlarla uyumludur.​

Lens Seçenekleri:

A Versiyonu (Geniş Açı Lens): 93° görüş açısı, F1.6 diyafram açıklığı, 4.15mm odak uzaklığı.​

B Versiyonu (Distorsiyonsuz Geniş Açı Lens): 95.5° görüş açısı, F2.4 diyafram açıklığı, 2.88mm odak uzaklığı. Bu versiyon, geometrik bozulma oranı <1% ile yüksek doğruluk sağlar.​

Teknik Özellikler:

• Çözünürlük: 2592 × 1944 piksel (5MP)​

• CMOS Boyutu: 1/2.7"​

• Shutter Tipi: Rolling Shutter​

• Arayüz: 2-Lane MIPI CSI-2​

• Boyutlar: 25mm × 24mm​

• Lens Seçenekleri: A (Geniş Açı) ve B (Distorsiyonsuz Geniş Açı)​
• Üretici firma kaynakları için tıklayınız.

Teknik Özellikler


Paket İçeriği:

1 x MIS5001 5MP Kamera Modülü​

1 x 20-pin FFC kablo (0.2m)​

Uyumluluk:

Bu kamera modülü, yalnızca RV1106 yonga setine sahip Luckfox Pico Pro, Pico Max ve Pico Ultra ana kartlarıyla uyumludur. Diğer modellerle uyumluluk garanti edilmemektedir.​

Kullanım Notları:

Kamerayı Bağlama: Kamera kablosunun metal tarafının ana kontrol çipine bakacak şekilde bağlantıyı yapınız.​

Yazılım Ayarları: Kamerayı kullanmadan önce, Luckfox-config aracıyla CSI arayüzünü etkinleştirmeniz ve sistemi yeniden başlatmanız gerekebilir.​

Odak Ayarı: Kameranın lensini manuel olarak çevirerek odak ayarını yapabilirsiniz. Lensin fazla döndürülmesi lensin düşmesine neden olabilir, dikkatli olunuz.
