ESP32-S3 RGB LCD Sürücü Kartı

ESP32-S3 LCD Driver Board – SPI/RGB LCD Sürücü Geliştirme Kartı

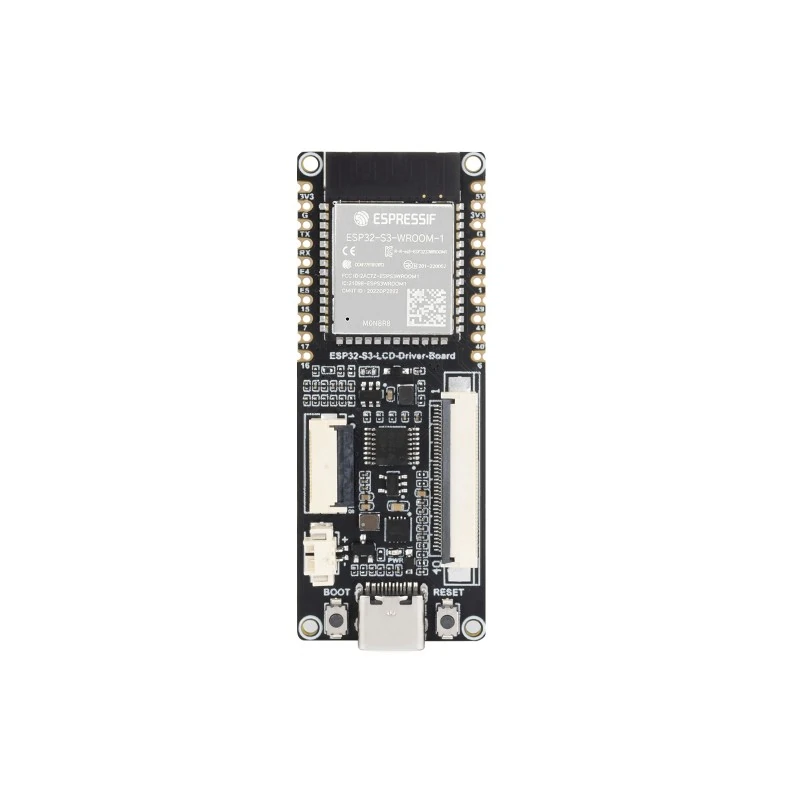

ESP32-S3 LCD Driver Board, LCD ekranları SPI veya RGB arayüzü üzerinden kontrol etmek üzere tasarlanmış, güçlü ve kompakt bir ESP32-S3 tabanlı LCD sürücü geliştirme kartıdır. Kart üzerinde bulunan ESP32-S3-WROOM-1-N8R8 modülü; 240 MHz'e kadar çalışan çift çekirdekli Xtensa LX7 işlemci, 8MB Flash ve 8MB PSRAM belleği ile grafik arayüzleri ve gelişmiş ekran uygulamalarını çalıştırmak için güçlü bir donanım altyapısı sunar.

Özellikle LVGL grafik arayüzleri, dokunmatik ekranlar, akıllı kontrol panelleri, HMI uygulamaları ve IoT cihazlarında kullanılmak üzere tasarlanan kart; 2.4 GHz Wi-Fi ve Bluetooth LE kablosuz bağlantı desteğine sahiptir.

Kart üzerinde bulunan 40 pinli SPI+RGB ve 18 pinli SPI LCD bağlantıları, farklı LCD ekran çözümlerinin projeye kolayca dahil edilmesini sağlar. Ayrıca SPI, I2C ve RGB sinyalleri için gerekli arayüzleri destekler.

ESP32-S3 ile Güçlü Grafik Performansı

Kartın temelini ESP32-S3-WROOM-1-N8R8 modülü oluşturur. Modül içerisinde bulunan Xtensa LX7 çift çekirdekli 32-bit işlemci, 240 MHz'e kadar çalışma frekansı sunar.

8MB Flash ve 8MB PSRAM belleğin birlikte kullanılması, özellikle grafik ağırlıklı uygulamalarda ve LVGL gibi grafik kütüphaneleriyle geliştirilen kullanıcı arayüzlerinde yeterli bellek alanı sağlar.

Bu yapı sayesinde kart;

• Grafik kullanıcı arayüzleri
• LCD kontrol uygulamaları
• Dokunmatik ekran sistemleri
• HMI panelleri
• IoT kontrol ekranları
• Akıllı cihaz arayüzleri

gibi uygulamalarda kullanılabilir.

SPI ve RGB LCD Ekran Desteği

ESP32-S3 LCD Driver Board üzerinde iki farklı LCD bağlantısı bulunur:

• 18 pin SPI LCD bağlantısı
• 40 pin SPI + RGB LCD bağlantısı

Kart; SPI ve RGB ekran iletişiminin yanı sıra I2C arayüzünü de destekler. RGB ekranlarda kullanılan DE, VSYNC, HSYNC ve PCLK gibi sinyaller için bağlantı desteği sunar.

Dokunmatik ekran uygulamaları için özel pinler bulunması sayesinde uyumlu dokunmatik LCD paneller ile etkileşimli kullanıcı arayüzleri geliştirilebilir.

LVGL ve Grafik Arayüz Uygulamaları

8MB PSRAM ve 8MB Flash kapasitesi, ESP32-S3'ün grafik tabanlı uygulamalarda daha etkin kullanılmasına yardımcı olur. Bu nedenle kart, LVGL tabanlı grafik kullanıcı arayüzleri geliştirmek için uygun bir platformdur.

LCD ekran üzerinde menüler, göstergeler, butonlar, grafikler ve çeşitli kontrol panelleri oluşturulabilir.

Wi-Fi ve Bluetooth LE

ESP32-S3 platformunun sunduğu 2.4 GHz Wi-Fi ve Bluetooth LE bağlantı desteği sayesinde ekran uygulamaları kablosuz haberleşme özellikleriyle birleştirilebilir.

Örneğin LCD ekran üzerinden bir IoT cihazının durumunu görüntülemek, kablosuz olarak veri almak veya bağlı bir sistemi kontrol etmek mümkündür.

Arduino IDE ve ESP-IDF Desteği

Geliştirme kartı, yaygın ESP32 geliştirme ortamlarıyla uyumludur. Arduino IDE ile daha kolay ve hızlı prototipleme yapılabilirken, daha gelişmiş uygulamalarda ESP-IDF kullanılabilir.

Bu sayede hem hobi ve eğitim projeleri hem de profesyonel ESP32-S3 uygulamaları için esnek bir geliştirme ortamı sunar.

Li-Ion / Li-Po Pil Şarj Yönetimi

Kart üzerinde bulunan ETA6096 güç yönetim entegresi, lityum pil şarj işlemlerinin yönetilmesini sağlar.

MX1.25 konnektörü, 3.7V lityum pil bağlantısı için kullanılabilir. Bu özellik sayesinde uygun bir pil ile taşınabilir ve batarya ile çalışan LCD tabanlı cihazlar geliştirilebilir.

USB Type-C ve BOOT / RESET Butonları

Kart üzerinde bulunan USB Type-C bağlantısı, güç ve veri/programlama bağlantısını kolaylaştırır.

Ayrıca geliştirme ve hata ayıklama işlemlerinde kullanılmak üzere BOOT ve RESET butonları bulunur.

Kart, farklı düşük güç çalışma durumlarını destekleyerek batarya ile çalışan uygulamalarda güç tüketiminin azaltılmasına yardımcı olur.

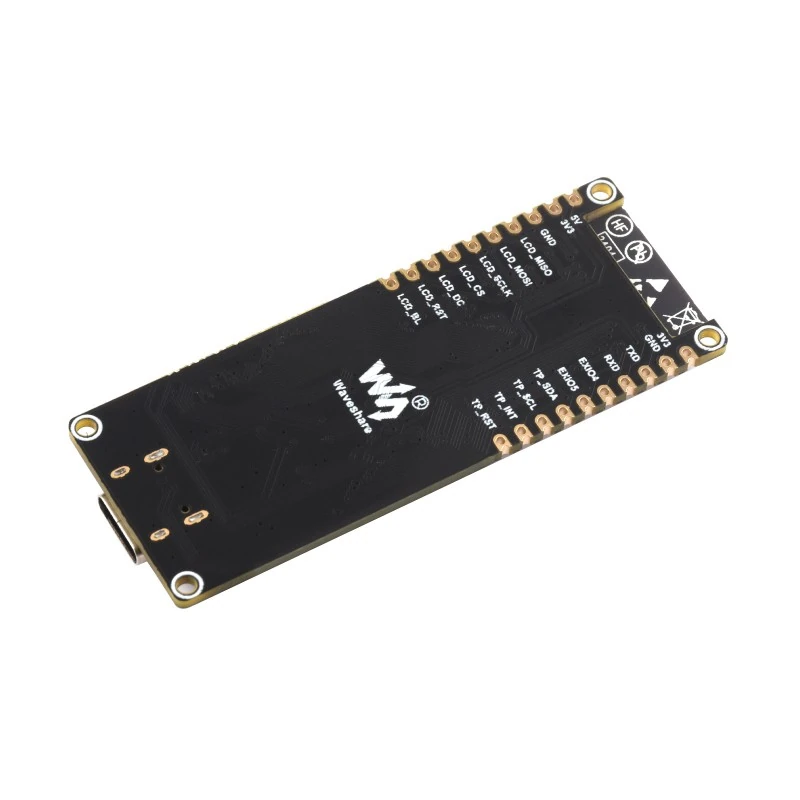

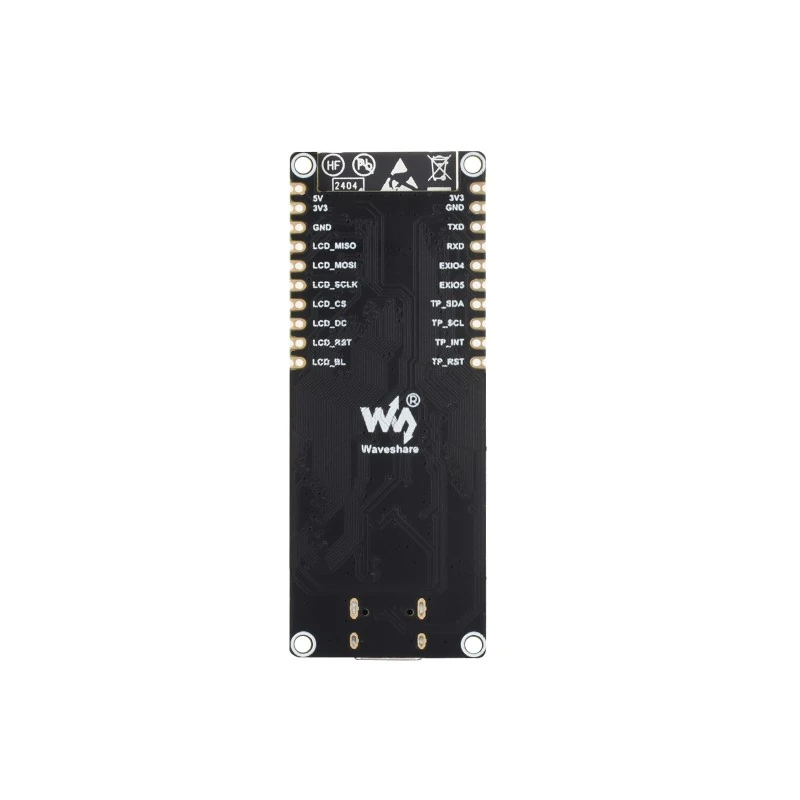

Castellated Pin Tasarımı

Kartın kenarlarında bulunan castellated pinler, ESP32-S3 LCD Driver Board'un başka bir ana karta doğrudan lehimlenmesine olanak tanır.

Bu özellik, kartın özel PCB tasarımlarına entegre edilmesini kolaylaştırır ve prototip aşamasından seri üretime geçişte avantaj sağlar.

ESP32-S3 LCD Driver Board Kullanım Alanları

Bu geliştirme kartı özellikle LCD ekran ve grafik arayüz gerektiren ESP32-S3 projeleri için uygundur.

Başlıca kullanım alanları:

• ESP32-S3 LCD projeleri
• LVGL grafik arayüzleri
• Dokunmatik ekran uygulamaları
• HMI ve kontrol panelleri
• IoT cihazları
• Akıllı ev sistemleri
• Endüstriyel kontrol arayüzleri
• Taşınabilir LCD cihazlar
• Akıllı ekran projeleri
• Grafik kullanıcı arayüzleri
• Arduino ESP32 projeleri
• ESP-IDF tabanlı uygulamalar
• Wi-Fi ve Bluetooth kontrollü ekran sistemleri

Öne Çıkan Özellikler

• ESP32-S3-WROOM-1-N8R8 modülü
• Xtensa LX7 çift çekirdekli 32-bit işlemci
• 240 MHz'e kadar işlemci hızı
• 512KB SRAM (TCM)
• 384KB ROM
• 8MB PSRAM
• 8MB Flash
• 2.4 GHz Wi-Fi
• Bluetooth LE
• 40 pin SPI + RGB LCD bağlantısı
• 18 pin SPI LCD bağlantısı
• SPI ve I2C desteği
• RGB sinyal desteği
• DE, VSYNC, HSYNC ve PCLK sinyalleri
• Dokunmatik ekran desteği
• ETA6096 lityum pil şarj yönetimi
• MX1.25 3.7V pil bağlantısı
• USB Type-C bağlantısı
• BOOT ve RESET butonları
• Düşük güç çalışma modları
• Arduino IDE uyumluluğu
• ESP-IDF uyumluluğu
• Castellated pin tasarımı
• Kompakt boyut: 25,4 × 66,3 mm

Teknik Özellikler

Kutu İçeriği

• ESP32-S3-LCD-Driver-Board × 1
• 20 pin erkek header (sarı) × 1

ESP32-S3 LCD Driver Board, yüksek bellek kapasitesi, SPI/RGB LCD desteği, dokunmatik ekran uyumluluğu, Wi-Fi ve Bluetooth LE bağlantısı ile gelişmiş ekran ve IoT uygulamaları için güçlü bir geliştirme platformudur. Samm Market güvencesiyle ESP32-S3 tabanlı LCD, HMI ve grafik arayüz projeleriniz için değerlendirebilirsiniz.
