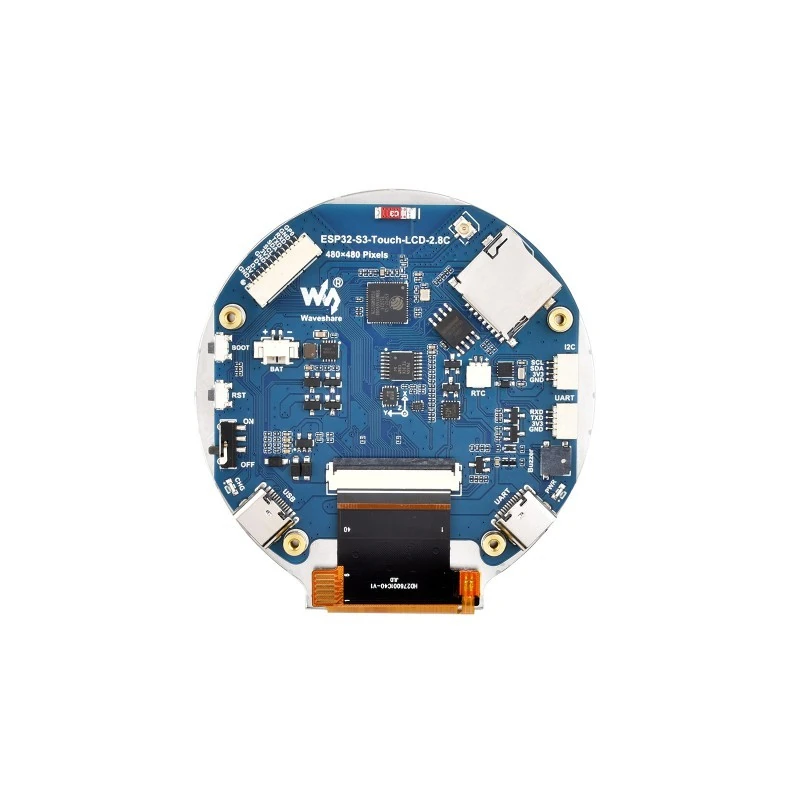

ESP32-S3 Geliştirme Kartı - 2.8 İnç 480x480 Yuvarlak IPS LCD Ekran

ESP32-S3 2.8 İnç 480×480 IPS LCD Geliştirme Kartı

ESP32-S3 2.8 İnç 480×480 IPS LCD Geliştirme Kartı, güçlü işlemci, yüksek kapasiteli bellek, renkli LCD ekran, Wi-Fi, Bluetooth 5 LE ve çeşitli çevre birimi bağlantılarını tek bir kompakt platformda bir araya getiren ESP32-S3 tabanlı geliştirme kartıdır.

Kart üzerinde 240 MHz'e kadar çalışan Xtensa 32-bit LX7 çift çekirdekli işlemci, 16MB Flash ve 8MB PSRAM bulunur. Yüksek bellek kapasitesi sayesinde LVGL gibi grafik kullanıcı arayüzü (GUI) kütüphaneleri ile gelişmiş ekran uygulamaları geliştirmek için uygundur.

Entegre 2.8 inç IPS LCD ekran, 480 × 480 piksel çözünürlük ve 160° görüntüleme açısı sunarak farklı açılardan net ve canlı görüntüler elde edilmesini sağlar.

Varyant seçimi: Ürün Touch ve Without Touch olmak üzere iki farklı versiyonda sunulmaktadır. Sipariş vermeden önce ihtiyacınıza uygun seçeneği belirleyiniz.

ESP32-S3 Çift Çekirdekli İşlemci

Kartın merkezinde ESP32-S3 mikrodenetleyicisi bulunur. Xtensa 32-bit LX7 mimarisine sahip çift çekirdekli işlemci, 240 MHz'e kadar çalışma frekansına ulaşabilir.

Kartın bellek kapasitesi:

• 512KB SRAM
• 384KB ROM
• 16MB Flash
• 8MB PSRAM

şeklindedir.

Bu yüksek bellek kapasitesi; grafik arayüzler, ekran uygulamaları, veri işleme, IoT ve kablosuz haberleşme projelerinde daha geniş uygulamalar geliştirilmesine olanak tanır.

2.8 İnç 480×480 IPS LCD Ekran

Kart üzerinde bulunan 2.8 inç IPS LCD ekran, 480 × 480 piksel çözünürlük sunar. IPS panel yapısı ve 160° görüntüleme açısı, ekranın farklı açılardan daha net ve tutarlı şekilde görüntülenmesine yardımcı olur.

Ekran özellikleri:

• Ekran boyutu: 2.8 inç
• Panel: IPS
• Çözünürlük: 480 × 480 piksel
• Görüntüleme açısı: 160°
• İletişim arayüzü: RGB
• Ekran sürücü IC: ST7701

Kompakt ve yüksek çözünürlüklü ekran; grafik kullanıcı arayüzleri, kontrol panelleri, göstergeler ve taşınabilir cihazlar için idealdir.

Touch ve Without Touch Seçenekleri

Geliştirme kartı iki farklı ekran seçeneğiyle kullanılabilir:

Touch

Kapasitif dokunmatik ekran özelliğine sahip olmayan versiyondur. Dokunmatik model için tıklayınız.

Touch versiyonunda GT911 dokunmatik kontrol IC'si kullanılır.

Bu özellik sayesinde dokunmatik menüler, sanal butonlar, kaydırma işlemleri ve etkileşimli grafik kullanıcı arayüzleri oluşturulabilir.

Without Touch

Dokunmatik özelliği bulunmayan ekran versiyonudur. Görüntüleme, grafik arayüz ve bilgi ekranı uygulamaları için kullanılabilir.

Sipariş öncesinde Touch veya Without Touch seçeneğinin doğru şekilde seçilmesi gerekir.

LVGL ile Grafik Kullanıcı Arayüzleri

Kartın 16MB Flash ve 8MB PSRAM kapasitesi, gelişmiş grafik uygulamalarının çalıştırılması için uygun bir bellek altyapısı sağlar.

LVGL gibi grafik kütüphaneleri kullanılarak;

• Dokunmatik menüler
• Kontrol panelleri
• Grafik göstergeler
• Animasyonlar
• Durum ekranları
• Akıllı cihaz arayüzleri
• HMI uygulamaları

geliştirilebilir.

Bu nedenle kart, özellikle ESP32-S3 LVGL projeleri ve ekranlı IoT uygulamaları için güçlü bir geliştirme platformudur.

2.4 GHz Wi-Fi ve Bluetooth 5 LE

ESP32-S3 geliştirme kartı, dahili anten üzerinden 2.4 GHz Wi-Fi (802.11 b/g/n) ve Bluetooth 5 LE kablosuz iletişim desteği sunar.

Kablosuz bağlantı özellikleri sayesinde ekranlı IoT cihazları, akıllı ev sistemleri, uzaktan kontrol uygulamaları ve kablosuz veri görüntüleme projeleri geliştirilebilir.

QMI8658 6 Eksenli Hareket Sensörü

Kart üzerinde bulunan QMI8658 6 eksenli hareket sensörü, fiziksel hareket ve yönelim bilgilerinin algılanmasını sağlar.

Sensör;

• 3 eksenli ivmeölçer
• 3 eksenli jiroskop

özelliklerini bir arada sunar.

Bu sayede hareket kontrollü kullanıcı arayüzleri, yönelim algılama ve sensör tabanlı uygulamalar geliştirilebilir.

RTC ve TF Kart Yuvası

Kart üzerinde RTC sensörü ve TF/MicroSD kart yuvası bulunur.

RTC, zaman bilgisinin kullanıldığı uygulamalarda kullanılabilirken TF kart yuvası; görsel, veri, dosya ve diğer içeriklerin harici depolama alanında saklanmasına olanak tanır.

GPIO, UART ve I2C Bağlantıları

Kart, harici elektronik bileşenleri bağlamak için çeşitli çevre birimi arayüzleri sunar.

Desteklenen bağlantılar arasında:

• GPIO
• UART
• I2C

bulunur.

Bu arayüzler sayesinde sensörler, modüller, kontrol elemanları ve diğer çevre birimleri projeye kolayca dahil edilebilir.

USB Type-C ile Programlama ve Debug

Kart üzerinde bulunan USB Type-C portu; güç bağlantısı, programlama ve hata ayıklama işlemleri için kullanılabilir.

USB Type-C bağlantısı, geliştirme sürecinde bilgisayar ile kart arasındaki veri iletişimini kolaylaştırırken aynı zamanda kartın beslenmesini sağlar.

LiPo Pil Şarj Yönetimi

Kart üzerinde batarya şarj yönetim modülü bulunur. Uygun bir LiPo pil kullanılarak taşınabilir ve batarya ile çalışan ESP32-S3 projeleri geliştirilebilir.

MX1.25 Batarya Konnektörü Uyarısı

Kartın LiPo güç bağlantısında MX1.25 tipi küçük bir konnektör kullanılmaktadır.

Piyasadaki birçok standart LiPo batarya daha büyük JST tipi konnektöre sahip olduğundan, kullanılacak bataryanın fiziksel konnektör uyumluluğunun sipariş öncesinde kontrol edilmesi gerekir.

Düşük Güç Çalışma Modları

Kart, farklı uygulama senaryolarına göre güç tüketiminin optimize edilmesine yardımcı olan çeşitli düşük güç çalışma modlarını destekler.

Esnek saat kontrolü ve güç yönetimi seçenekleri, özellikle taşınabilir ve batarya ile çalışan projelerde avantaj sağlar.

Arduino IDE ve ESP-IDF Desteği

Geliştirme kartı, yaygın ESP32 geliştirme ortamlarıyla uyumludur.

Arduino IDE ile hızlı prototipleme ve geliştirme yapılabilir. Daha gelişmiş uygulamalar için ESP-IDF kullanılabilir.

Bu sayede kart; eğitim, hobi, prototipleme ve profesyonel gömülü sistem geliştirme projelerinde kullanılabilir.

Kullanım Alanları

ESP32-S3 2.8 inç LCD geliştirme kartı, ekran ve kablosuz bağlantı gerektiren çok çeşitli uygulamalarda kullanılabilir.

Başlıca kullanım alanları:

• ESP32-S3 LCD projeleri
• LVGL grafik arayüzleri
• Dokunmatik ekran uygulamaları
• HMI ve kontrol panelleri
• IoT cihazları
• Akıllı ev sistemleri
• Taşınabilir elektronik cihazlar
• Robotik uygulamalar
• Kablosuz kontrol sistemleri
• Sensör ve veri görüntüleme sistemleri
• Akıllı ekran projeleri
• Gömülü sistemler
• Arduino ESP32 projeleri
• ESP-IDF projeleri

Öne Çıkan Özellikler

• ESP32-S3 tabanlı geliştirme kartı
• Xtensa 32-bit LX7 çift çekirdekli işlemci
• 240 MHz'e kadar çalışma frekansı
• 512KB SRAM
• 384KB ROM
• 16MB Flash
• 8MB PSRAM
• 2.4 GHz Wi-Fi 802.11 b/g/n
• Bluetooth 5 LE
• Dahili anten
• 2.8 inç IPS LCD
• 480 × 480 piksel çözünürlük
• 160° görüntüleme açısı
• RGB ekran arayüzü
• ST7701 ekran sürücü IC'si
• Touch / Without Touch seçenekleri
• GT911 dokunmatik kontrol IC'si (Touch versiyonu)
• I2C dokunmatik arayüzü
• QMI8658 6 eksenli hareket sensörü
• RTC sensörü
• TF/MicroSD kart yuvası
• GPIO, UART ve I2C bağlantıları
• USB Type-C
• LiPo pil şarj yönetimi
• MX1.25 batarya bağlantısı
• Çoklu düşük güç çalışma modları
• Arduino IDE desteği
• ESP-IDF desteği

Teknik Özellikler

Özellik	Değer
Mikrodenetleyici	ESP32-S3
İşlemci	Xtensa 32-bit LX7 Dual-Core
Maksimum İşlemci Hızı	240 MHz
SRAM	512KB
ROM	384KB
Flash	16MB
PSRAM	8MB
Wi-Fi	2.4 GHz 802.11 b/g/n
Bluetooth	Bluetooth 5 LE
Ekran Tipi	IPS
Ekran Boyutu	2.8 inç
Çözünürlük	480 × 480 piksel
Görüntüleme Açısı	160°
Ekran Arayüzü	RGB
Ekran Sürücü IC	ST7701
Dokunmatik	Opsiyonel
Dokunmatik Tipi	Kapasitif
Dokunmatik Arayüzü	I2C
Dokunmatik IC	GT911
Hareket Sensörü	QMI8658 6 eksenli
Kart Yuvası	TF / MicroSD
Bağlantılar	GPIO, UART, I2C
USB	USB Type-C
Pil Konnektörü	MX1.25
Geliştirme Ortamları	Arduino IDE, ESP-IDF
Güç Yönetimi	Çoklu düşük güç çalışma modu

Önemli Bilgiler

1. Touch / Without Touch: Ürün iki farklı varyantta sunulmaktadır. Sipariş sırasında ihtiyacınıza uygun Touch veya Without Touch seçeneğini belirleyiniz.

2. MX1.25 Batarya Konnektörü: LiPo pil bağlantısı için standart JST yerine MX1.25 tipi konnektör kullanılmaktadır. Batarya satın almadan önce konnektör uyumluluğunu kontrol ediniz.

ESP32-S3 2.8 İnç 480×480 IPS LCD Geliştirme Kartı, 16MB Flash, 8MB PSRAM, Wi-Fi, Bluetooth 5 LE, QMI8658 hareket sensörü, RGB LCD ve opsiyonel kapasitif dokunmatik ekranı bir araya getirerek LVGL, IoT, HMI, akıllı ekran ve gömülü sistem projeleri için kapsamlı bir geliştirme platformu sunar. Samm Market güvencesiyle ESP32-S3 tabanlı ekranlı projeleriniz için değerlendirebilirsiniz.
