ESP32-S3 2.8 İnç 480x480 Yuvarlak Ekranlı Geliştirme Kartı Dokunmatik

ESP32-S3 2.8 İnç 480x480 Yuvarlak Ekranlı Geliştirme Kartı

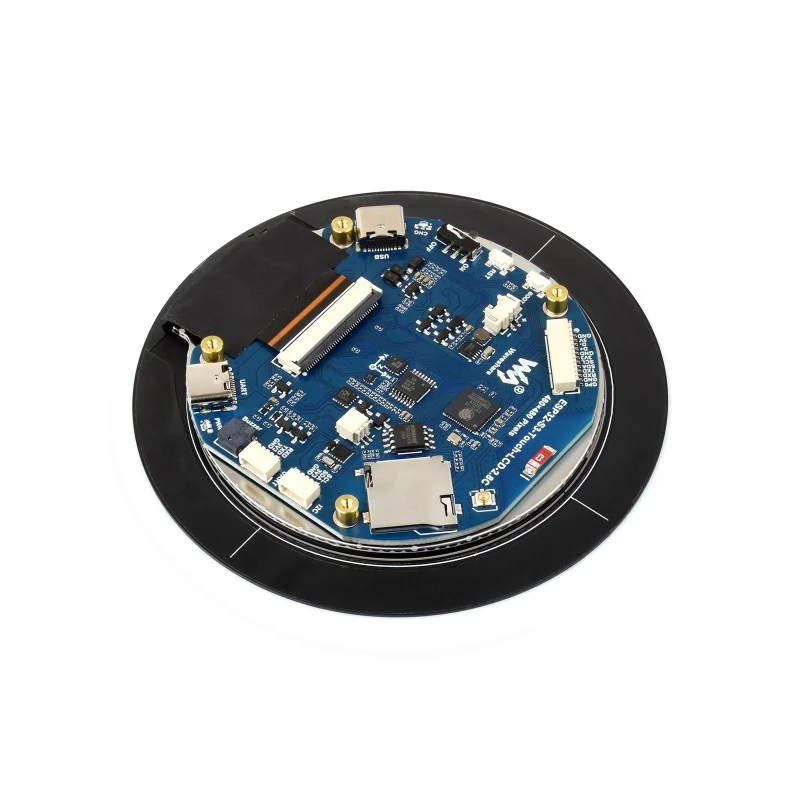

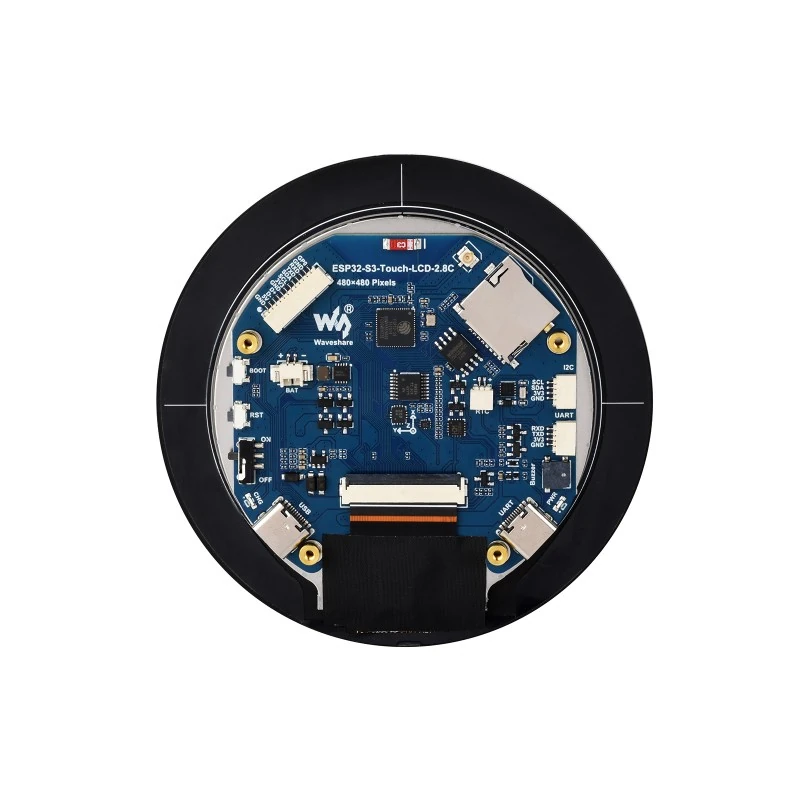

ESP32-S3 2.8 İnç 480×480 LCD Geliştirme Kartı

ESP32-S3 2.8 İnç 480×480 LCD Geliştirme Kartı, yüksek performanslı ESP32-S3 işlemcisi, dahili renkli ekranı, yüksek kapasiteli Flash ve PSRAM belleği, Wi-Fi ve Bluetooth 5 LE kablosuz bağlantı özellikleriyle grafik arayüzlü IoT, HMI, akıllı cihaz ve gömülü sistem projeleri için geliştirilmiş kompakt bir geliştirme platformudur.

Kart üzerinde 240 MHz'e kadar çalışan Xtensa 32-bit LX7 çift çekirdekli işlemci, 16MB Flash ve 8MB PSRAM bulunur. Yüksek bellek kapasitesi sayesinde özellikle LVGL gibi grafik kullanıcı arayüzü (GUI) kütüphaneleri ile geliştirilen uygulamalarda akıcı ve kapsamlı arayüzler oluşturulabilir.

Entegre 2.8 inç IPS LCD ekran, 480 × 480 piksel çözünürlük sunar. Ekranın geniş görüntüleme açısı sayesinde farklı bakış açılarından net ve canlı görüntüler elde edilebilir.

Varyant Seçimi: Ürün Touch ve Without Touch olmak üzere iki farklı versiyona sahiptir. Sipariş vermeden önce ihtiyacınıza uygun ekran seçeneğini belirleyiniz.

Güçlü ESP32-S3 İşlemci ve Yüksek Bellek

Kartın merkezinde Xtensa 32-bit LX7 çift çekirdekli ESP32-S3 işlemcisi bulunur. İşlemci, 240 MHz'e kadar çalışma frekansı sunarak grafik arayüz, kablosuz haberleşme ve sensör tabanlı uygulamalar için güçlü bir işlem altyapısı sağlar.

Bellek kapasitesi:

• 512KB SRAM
• 384KB ROM
• 16MB Flash
• 8MB PSRAM

şeklindedir.

Özellikle yüksek bellek gerektiren LVGL GUI, ekran kontrolü, veri işleme ve IoT uygulamalarında yüksek kapasiteli Flash ve PSRAM önemli avantaj sağlar.

2.8 İnç IPS LCD Ekran

Geliştirme kartında 2.8 inç IPS LCD ekran bulunur. Ekran 480 × 480 piksel çözünürlük sunarak kompakt bir panel üzerinde yüksek detay seviyesine sahip görüntüler oluşturulmasına olanak tanır.

LCD ekranın temel özellikleri:

• Panel: IPS
• Ekran Boyutu: 2.8 inç
• Çözünürlük: 480 × 480 piksel
• İletişim Arayüzü: RGB
• Sürücü IC: ST7701
• Kontrast Oranı: 50.00069444
• Görüntüleme Açısı: 160°

Kare formatlı ekran yapısı; kontrol panelleri, akıllı cihaz arayüzleri, göstergeler ve taşınabilir elektronik projeler için kullanışlıdır.

Touch ve Without Touch Seçenekleri

Ürün iki farklı ekran seçeneğiyle sunulur:

Without Touch

Dokunmatik özelliği bulunmayan standart ekran versiyonudur. Görüntüleme ve grafik arayüz uygulamaları için tercih edilebilir.

With Touch

Kapasitif dokunmatik ekran özelliğine sahiptir. Dokunmatik kontrol, I2C arayüzü üzerinden gerçekleştirilir ve interrupt desteği bulunur.

Dokunmatik versiyonda kullanılan dokunmatik kontrol entegresi GT911'dir.

Bu yapı sayesinde buton, menü, kaydırma ve farklı kullanıcı etkileşimleri içeren dokunmatik GUI uygulamaları geliştirilebilir.

Wi-Fi ve Bluetooth 5 LE

ESP32-S3 platformu, dahili anten üzerinden 2.4 GHz Wi-Fi (802.11 b/g/n) ve Bluetooth 5 LE kablosuz iletişim desteği sunar.

Kablosuz bağlantı özellikleri sayesinde ekranlı IoT cihazları, uzaktan kontrol sistemleri, akıllı ev uygulamaları ve kablosuz veri görüntüleme projeleri geliştirilebilir.

LVGL ile Grafik Arayüz Geliştirme

Kartın 16MB Flash + 8MB PSRAM bellek kapasitesi, gelişmiş grafik kullanıcı arayüzleri oluşturmak için uygun bir altyapı sağlar.

LVGL (Light and Versatile Graphics Library) gibi grafik kütüphaneleri kullanılarak;

• Dokunmatik menüler
• Kontrol panelleri
• Grafik ve göstergeler
• Durum ekranları
• Animasyonlar
• Akıllı cihaz arayüzleri
• HMI ekranları

geliştirilebilir.

QMI8658 6 Eksenli Hareket Sensörü

Kart üzerinde bulunan QMI8658 6 eksenli hareket sensörü, hareket ve yönelim algılama uygulamalarında kullanılabilir.

Sensör;

• 3 eksenli ivmeölçer
• 3 eksenli jiroskop

işlevlerini bir arada sunar.

Bu özellik, hareket kontrollü arayüzler ve sensör tabanlı gömülü sistem uygulamalarının geliştirilmesine olanak tanır.

RTC ve MicroSD Kart Desteği

Kart üzerinde RTC sensörü ve TF/MicroSD kart yuvası bulunur.

RTC desteği, zaman bilgisinin kullanıldığı uygulamalarda avantaj sağlarken MicroSD kart yuvası; veri kaydı, dosya depolama ve uygulama verilerinin harici bellekte tutulması için kullanılabilir.

GPIO, UART ve I2C Bağlantıları

Geliştirme kartı çeşitli çevre birimlerinin bağlanabilmesi için GPIO, UART ve I2C arayüzlerini destekler.

Bu bağlantılar sayesinde harici sensörler, modüller ve diğer elektronik bileşenler projeye dahil edilebilir.

Kart üzerinde ayrıca tam hızlı USB bağlantısı bulunur.

USB Type-C Bağlantısı

USB Type-C bağlantısı; kartın güçlendirilmesi, programlanması ve hata ayıklama işlemleri için kullanılabilir.

USB-C bağlantısı, geliştirme sürecinde bilgisayar ile kart arasındaki veri bağlantısını kolaylaştırırken kartın beslemesi için de pratik bir çözüm sunar.

Batarya Şarj Yönetimi

Kart üzerinde batarya şarj yönetimi için özel bir devre bulunur. Böylece uygun bir LiPo pil ile taşınabilir ve batarya ile çalışan ekranlı uygulamalar geliştirilebilir.

Önemli: Kart üzerinde kullanılan batarya bağlantısı MX1.25 konnektördür. Piyasadaki birçok standart LiPo batarya daha büyük JST tipi konnektör kullanmaktadır. Bu nedenle satın almadan önce kullanılacak pilin konnektör tipinin MX1.25 ile uyumlu olduğundan emin olunmalıdır.

Düşük Güç Tüketimi

Kart, farklı güç yönetimi seçenekleri ve çalışma modları sayesinde uygulamaya göre güç tüketiminin optimize edilmesine yardımcı olur.

Esnek saat kontrolü ve birden fazla güç modu, özellikle batarya ile çalışan taşınabilir uygulamalarda avantaj sağlar.

ESP32-S3 Geliştirme Kartı Kullanım Alanları

Bu ekranlı ESP32-S3 geliştirme kartı, grafik arayüz ve kablosuz bağlantı gerektiren çok çeşitli projelerde kullanılabilir.

Başlıca kullanım alanları:

• IoT cihazları
• Akıllı ev sistemleri
• HMI ve kontrol panelleri
• Dokunmatik ekranlı cihazlar
• LVGL GUI projeleri
• Akıllı ekran uygulamaları
• Taşınabilir elektronik cihazlar
• Sensör ve veri görüntüleme sistemleri
• Robotik projeler
• Kablosuz kontrol sistemleri
• Veri kayıt cihazları
• Gömülü sistem projeleri
• Arduino tabanlı ESP32-S3 projeleri
• ESP-IDF uygulamaları

Arduino IDE ve ESP-IDF Desteği

Kart, yaygın ESP32 geliştirme ortamlarıyla uyumludur. Arduino IDE ile hızlı prototipleme ve geliştirme yapılabilir. Daha gelişmiş ve profesyonel uygulamalar için ise ESP-IDF kullanılabilir.

Bu sayede hem eğitim ve hobi projelerinde hem de profesyonel gömülü sistem geliştirme süreçlerinde kullanılabilecek esnek bir platform sunar.

Öne Çıkan Özellikler

• ESP32-S3 tabanlı geliştirme kartı
• Xtensa 32-bit LX7 çift çekirdekli işlemci
• 240 MHz'e kadar işlemci frekansı
• 512KB SRAM
• 384KB ROM
• 16MB Flash
• 8MB PSRAM
• 2.4 GHz Wi-Fi 802.11 b/g/n
• Bluetooth 5 LE
• Dahili anten
• 2.8 inç IPS LCD
• 480 × 480 piksel çözünürlük
• 160° görüntüleme açısı
• RGB ekran arayüzü
• ST7701 ekran sürücü IC'si
• Touch / Without Touch seçenekleri
• GT911 dokunmatik kontrol IC'si (Touch versiyonu)
• I2C dokunmatik arayüzü
• QMI8658 6 eksenli hareket sensörü
• RTC sensörü
• TF/MicroSD kart yuvası
• GPIO, UART ve I2C bağlantıları
• USB Type-C bağlantısı
• Batarya şarj yönetimi
• MX1.25 3.7V LiPo batarya bağlantısı
• Çoklu düşük güç çalışma modları
• Arduino IDE desteği
• ESP-IDF desteği

Teknik Özellikler

Özellik	Değer
Mikrodenetleyici	ESP32-S3
İşlemci	Xtensa 32-bit LX7 Dual-Core
Maksimum Frekans	240 MHz
SRAM	512KB
ROM	384KB
Flash	16MB
PSRAM	8MB
Wi-Fi	2.4 GHz 802.11 b/g/n
Bluetooth	Bluetooth 5 LE
Ekran Tipi	IPS
Ekran Boyutu	2.8 inç
Çözünürlük	480 × 480
Görüş Açısı	160°
Ekran Arayüzü	RGB
Ekran Sürücü IC	ST7701
Dokunmatik	Opsiyonel
Dokunmatik Arayüzü	I2C
Dokunmatik IC	GT911
Hareket Sensörü	QMI8658 6 eksenli
Kart Yuvası	TF / MicroSD
Bağlantılar	GPIO, UART, I2C
USB	USB Type-C
Pil Konnektörü	MX1.25
Pil Gerilimi	3.7V
Geliştirme Ortamları	Arduino IDE, ESP-IDF
Güç Modları	Çoklu düşük güç çalışma modu

Önemli Not

Touch ve Without Touch olmak üzere iki farklı varyant bulunmaktadır. Sipariş vermeden önce ihtiyacınıza uygun versiyonu seçtiğinizden emin olunuz.

MX1.25 batarya konnektörü standart JST konnektörlü LiPo bataryalardan farklıdır. Kullanacağınız bataryanın fiziksel konnektör uyumluluğunu mutlaka kontrol ediniz.

ESP32-S3 2.8 inç 480×480 LCD Geliştirme Kartı, yüksek bellek kapasitesi, güçlü çift çekirdekli işlemcisi, Wi-Fi ve Bluetooth 5 LE bağlantısı, LCD ekranı ve isteğe bağlı dokunmatik özelliğiyle gelişmiş IoT, HMI ve grafik arayüz projeleri için güçlü bir geliştirme platformudur. Samm Market güvencesiyle ESP32-S3 tabanlı ekranlı projeleriniz için değerlendirebilirsiniz.
