ESP32-S3 1.75 İnç 466x466 Yuvarlak Dokunmatik AMOLED Ekran

ESP32-S3 1.75" Yuvarlak AMOLED Dokunmatik Geliştirme Kartı – 32MB Flash

ESP32-S3 Touch AMOLED 1.75" geliştirme kartı, şık kullanıcı arayüzü, dokunmatik kontrol, kablosuz bağlantı, ses işleme ve hareket algılama özelliklerini kompakt bir platformda bir araya getiren yüksek performanslı bir ESP32-S3 geliştirme kartıdır.

Kartın merkezinde ESP32-S3R8 32-bit Xtensa LX7 çift çekirdekli işlemci bulunur. 240 MHz'e kadar çalışma frekansına sahip işlemci; 512 KB SRAM, 384 KB ROM, 8 MB PSRAM ve 32 MB NOR Flash bellek ile desteklenir. Dahili 2.4 GHz Wi-Fi (802.11 b/g/n) ve Bluetooth 5 LE bağlantısı sayesinde IoT ve kablosuz uygulamalar için ek bir haberleşme modülüne ihtiyaç duyulmaz.

Kart, dayanıklılık ve premium görünüm sağlamak amacıyla CNC işlenmiş, eloksallı tek parça alüminyum gövde içerisinde sunulur.

Önemli: Bu standart versiyonda batarya dahil değildir. Kart USB Type-C üzerinden harici güçle çalıştırılabilir veya ayrıca temin edilecek 3.7 V Li-Ion / Li-Po batarya, kart üzerindeki MX1.25 batarya konnektörüne bağlanabilir. Dahili AXP2101 güç yönetim entegresi, batarya bağlandığında şarj ve güç yönetimi işlevlerini destekler.

1.75" Yuvarlak AMOLED Dokunmatik Ekran

Kart üzerinde 1.75 inç yuvarlak AMOLED kapasitif dokunmatik ekran bulunur. 466 × 466 piksel çözünürlük ve 16.7 milyon renk desteği sunan ekran; yüksek kontrastı, geniş görüş açısı ve yüksek parlaklığı sayesinde kullanıcı arayüzlerinin net ve canlı şekilde görüntülenmesini sağlar.

Ekranın teknik özellikleri:

• 1.75" yuvarlak AMOLED panel
• 466 × 466 piksel çözünürlük
• 16.7 milyon renk
• 700 cd/m²'ye kadar parlaklık
• 100.000:1 kontrast oranı
• QSPI arayüzü
• CO5300 ekran sürücüsü

AMOLED teknolojisi sayesinde yüksek kontrast oranı ve canlı renkler elde edilir. Yuvarlak ekran tasarımı ise özellikle giyilebilir cihazlar, akıllı göstergeler, mini kontrol panelleri ve kompakt elektronik ürünler için estetik bir çözüm sunar.

Kapasitif Dokunmatik Kontrol

Ekranda CST9217 dokunmatik kontrolcüsü kullanılır. Kapasitif dokunmatik panel, I²C arayüzü üzerinden ESP32-S3 ile haberleşir.

Bu yapı sayesinde fiziksel buton sayısını azaltarak doğrudan ekran üzerinden kontrol edilebilen modern kullanıcı arayüzleri oluşturulabilir.

ESP32-S3R8 İşlemci ve 32MB Flash

ESP32-S3R8, çift çekirdekli Xtensa LX7 mimarisine sahip güçlü bir mikrodenetleyicidir ve 240 MHz'e kadar çalışma frekansını destekler.

Bellek kapasitesi:

• 512 KB SRAM
• 384 KB ROM
• 8 MB PSRAM
• 32 MB NOR Flash

Özellikle 8 MB PSRAM ve 32 MB Flash kapasitesi; grafik arayüzler, ses dosyaları, veri depolama ve daha kapsamlı ESP32-S3 uygulamalarında avantaj sağlar.

Wi-Fi ve Bluetooth 5 LE

Kartın dahili kablosuz bağlantı özellikleri:

• 2.4 GHz Wi-Fi
• 802.11 b/g/n
• Bluetooth 5 LE

Bu özellikler sayesinde IoT cihazları, kablosuz kontrol panelleri, akıllı cihazlar ve internete bağlı kullanıcı arayüzleri geliştirilebilir.

Çift Mikrofon ve Gelişmiş Ses İşleme

ESP32-S3 Touch AMOLED kartı, ses tabanlı uygulamalar için çift mikrofon dizisi ve gelişmiş ses işleme donanımı içerir.

Ses sisteminde:

• Çift mikrofon dizisi
• ES8311 audio codec
• ES7210 yankı engelleme çipi
• Dahili hoparlör

bulunur.

Bu donanım; sesli komut, sesli etkileşim, AI speech uygulamaları, yankı engelleme ve akıllı cihaz kontrolü gibi projelerin geliştirilmesine olanak sağlar.

6 Eksenli IMU Sensörü

Kart üzerinde bulunan QMI8658 6 eksenli IMU, hareket ve yönelim algılama uygulamaları için kullanılabilir.

IMU sensörü:

• 3 eksenli ivmeölçer
• 3 eksenli jiroskop

içerir.

Bu sayede hareket kontrollü arayüzler, giyilebilir cihazlar, etkileşimli elektronik sistemler ve hareket algılama uygulamaları geliştirilebilir.

USB-C ve Li-Ion / Li-Po Batarya Desteği

Kartın temel güç ve geliştirme bağlantısı USB Type-C üzerinden sağlanır.

Taşınabilir kullanım için kart üzerinde MX1.25 batarya konnektörü bulunur. Bu bağlantı üzerinden 3.7 V Li-Ion / Li-Po batarya kullanılabilir.

AXP2101 güç yönetim entegresi, batarya bağlantısı yapıldığında şarj ve güç yönetimi işlemlerini destekler.

Batarya ürün paketine dahil değildir.

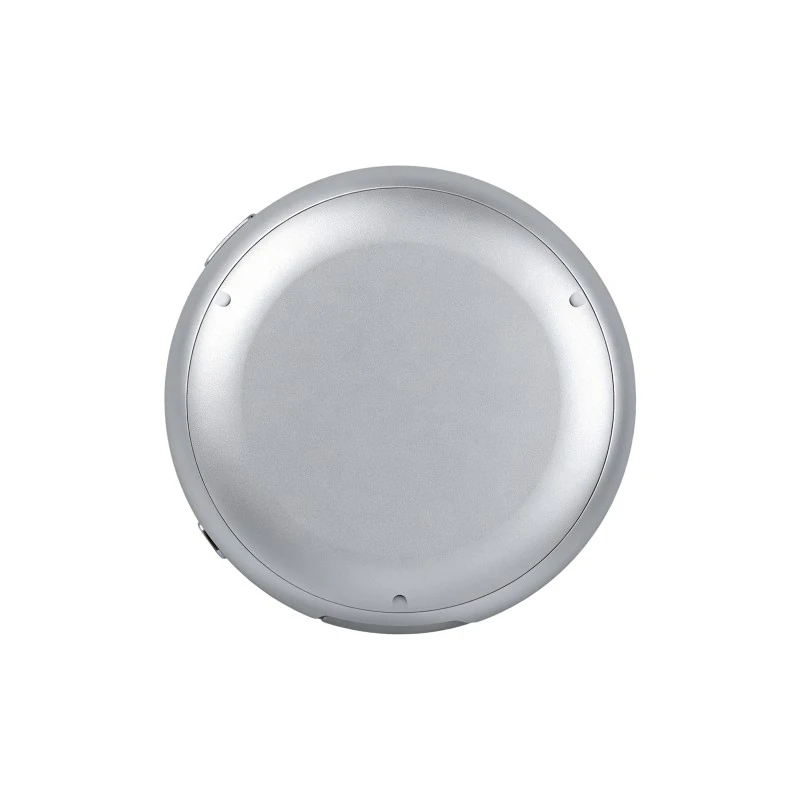

CNC İşlenmiş Alüminyum Gövde

Kart, elektronik bileşenleri korurken premium bir görünüm sağlayan CNC işlenmiş eloksallı alüminyum gövde içerisinde sunulur.

Gövde üzerinde ayrıca taşıma ipi veya lanyard bağlantısı için montaj delikleri bulunur.

Kompakt ve dayanıklı tasarımı sayesinde taşınabilir elektronik prototipleri ve giyilebilir cihaz projeleri için uygundur.

ESP-IDF ve Arduino Desteği

ESP32-S3 Touch AMOLED geliştirme kartı hem ESP-IDF hem de Arduino geliştirme ortamlarını destekler.

Arduino ile hızlı prototipleme yapılabilirken, ESP-IDF kullanılarak ESP32-S3 platformunun daha gelişmiş özelliklerinden yararlanılabilir.

Kullanım Alanları

ESP32-S3 1.75" AMOLED geliştirme kartı özellikle:

• HMI arayüzleri
• Dokunmatik kontrol panelleri
• IoT cihazları
• Akıllı ev cihazları
• Sesli komut ve AI speech projeleri
• Mini kontrol ve durum panelleri
• Giyilebilir teknoloji
• Taşınabilir elektronik cihazlar
• Akıllı gadget projeleri
• Hareket kontrollü cihazlar
• AMOLED kullanıcı arayüzleri
• ESP32-S3 prototipleme çalışmaları

için kullanılabilir.

Teknik Özellikler

Özellik	Değer
İşlemci	ESP32-S3R8
Mimari	32-bit Xtensa LX7
Çekirdek	Dual-Core
Maksimum Frekans	240 MHz
SRAM	512 KB
ROM	384 KB
PSRAM	8 MB
NOR Flash	32 MB
Wi-Fi	2.4 GHz, 802.11 b/g/n
Bluetooth	Bluetooth 5 LE
Ekran Tipi	Yuvarlak AMOLED
Ekran Boyutu	1.75"
Çözünürlük	466 × 466 px
Renk	16.7 milyon
Parlaklık	700 cd/m²'ye kadar
Kontrast	100.000:1
Ekran Arayüzü	QSPI
Ekran Sürücüsü	CO5300
Dokunmatik	Kapasitif
Dokunmatik Kontrolcüsü	CST9217
Dokunmatik Arayüzü	I²C
Mikrofon	Çift mikrofon dizisi
Audio Codec	ES8311
Yankı Engelleme	ES7210
Hoparlör	Dahili
IMU	QMI8658, 6 eksen
Güç	USB Type-C
Batarya	3.7 V Li-Ion / Li-Po
Batarya Konnektörü	MX1.25
Güç Yönetimi	AXP2101
Gövde	CNC işlenmiş eloksallı alüminyum
Geliştirme Ortamı	ESP-IDF, Arduino

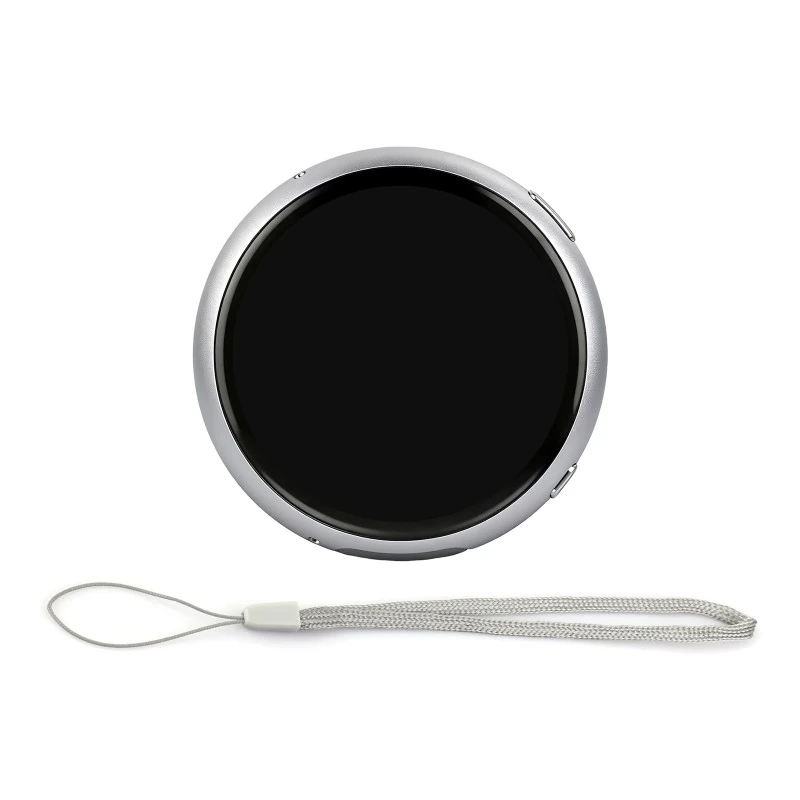

Kutu İçeriği

• 1 × ESP32-S3 Touch AMOLED 1.75" Geliştirme Kartı
• 1 × Gümüş polyester lanyard

Not: Standart versiyon batarya içermez. Batarya ile taşınabilir kullanım için ayrıca 3.7 V Li-Ion / Li-Po batarya temin edilmesi ve MX1.25 bağlantısının uyumluluğunun kontrol edilmesi gerekir.

Samm Market güvencesiyle ESP32-S3 1.75" AMOLED geliştirme kartı; yüksek çözünürlüklü yuvarlak AMOLED ekranı, kapasitif dokunmatik kontrolü, 32 MB Flash belleği, 8 MB PSRAM'i, Wi-Fi ve Bluetooth bağlantısı, gelişmiş ses donanımı ve 6 eksenli IMU sensörüyle kompakt ve gelişmiş IoT projeleri için güçlü bir geliştirme platformudur.
