ESP32-P4-WIFI6 10. İnç HMI Dokunmatik Ekranlı Geliştirme Kartı

Waveshare ESP32-P4 10.1" IPS HMI Dokunmatik Ekran – 800×1280, Wi-Fi 6, Bluetooth 5 LE

Waveshare HMI Touch Display 10.1" IPS with ESP32-P4 (33150), gelişmiş HMI (Human Machine Interface) uygulamaları, akıllı ev sistemleri, endüstriyel otomasyon ve edge computing projeleri için geliştirilmiş güçlü bir dokunmatik ekran platformudur.

Ürünün merkezinde RISC-V mimarisine sahip ESP32-P4 mikrodenetleyici bulunur. 32 MB PSRAM ve 32 MB NOR Flash bellek kapasitesi sayesinde görüntü, ses ve gelişmiş gömülü uygulamalar için yüksek performans sunar.

Platformda 10.1 inç IPS ekran, 800 × 1280 piksel çözünürlük ve temperli cam ile korunan 10 noktalı kapasitif dokunmatik panel bulunur. MIPI DSI 2-lane ekran arayüzü hızlı ve kararlı görüntü aktarımı sağlarken, yazılım üzerinden ekran yönü değiştirilerek yatay (landscape) veya dikey (portrait) kullanım gerçekleştirilebilir.

Kablosuz bağlantı özellikleri, ESP32-C6-MINI modülü üzerinden sağlanır. Modül; 2.4 GHz Wi-Fi 6 ve Bluetooth 5 LE desteği sunarak akıllı ev, IoT ve bağlantılı cihaz uygulamalarında kablosuz iletişim imkânı sağlar.

Multimedya tarafında 5 MP OV5647 kamera, çift mikrofon, ES7210 yankı giderme (echo cancellation) teknolojisi ve dahili hoparlör bulunur. Bu donanım yapısı sayesinde sesli kullanıcı arayüzleri ve AI Speech Interaction uygulamaları geliştirilebilir.

Metal gövde, cihazın ısı dağılımına katkı sağlarken endüstriyel ortamlarda dayanıklılığı artırır. Ürün USB Type-C üzerinden veya harici güç kaynağıyla beslenebilir.

Önemli: Bu ürün bataryasız versiyondur. 3.7 V lityum pil ürün kutusuna dahil değildir. Kart üzerinde uyumlu 3.7 V pil bağlantısı için bağlantı noktası bulunmaktadır.

ESP32-P4 RISC-V Yüksek Performanslı Platform

Waveshare 33150 üzerinde ESP32-P4 mikrodenetleyicisi kullanılmaktadır. RISC-V mimarisi üzerine kurulu ESP32-P4, gelişmiş görüntü ve ses işleme uygulamaları için donanımsal destek sunar.

Kartın bellek kapasitesi:

• 32 MB PSRAM
• 32 MB NOR Flash

olmak üzere özellikle HMI, grafik arayüz, multimedya ve edge computing uygulamalarında ihtiyaç duyulan geniş bellek alanını sağlar.

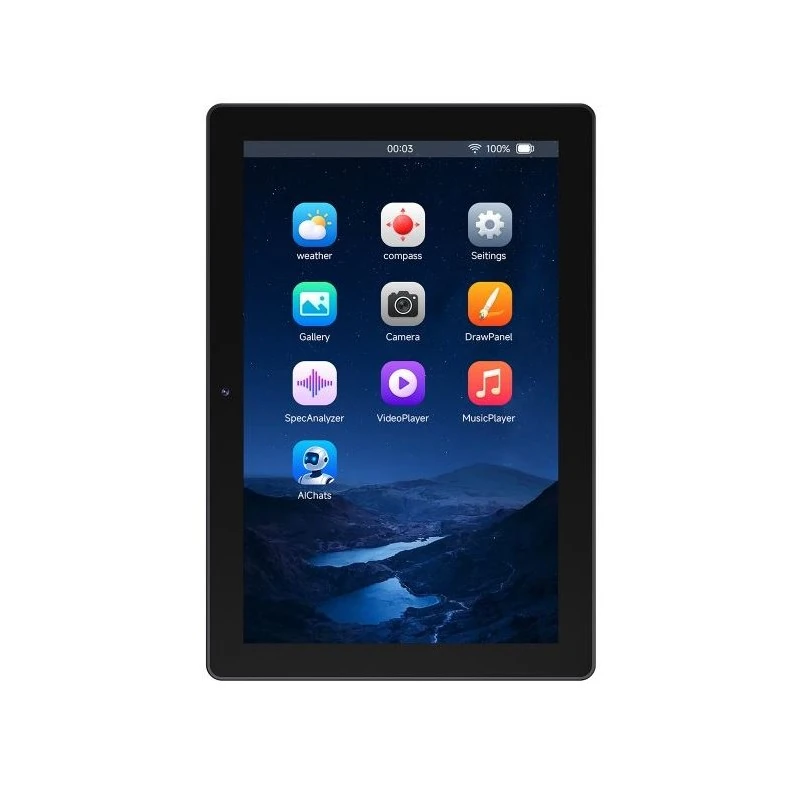

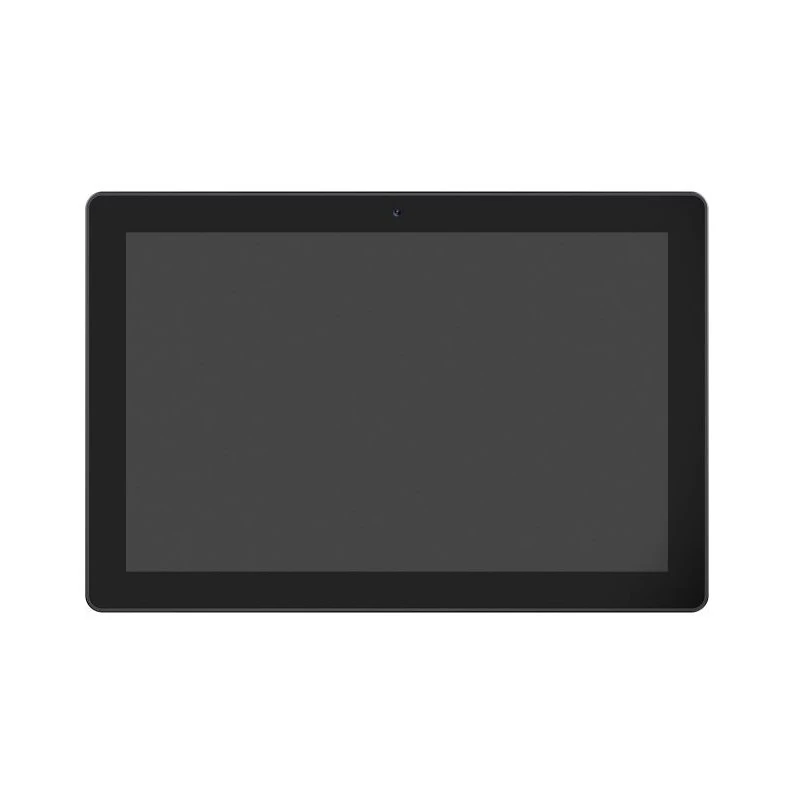

10.1" IPS 800×1280 Dokunmatik Ekran

Cihazın 10.1 inçlik IPS ekranı, 800 × 1280 piksel çözünürlüğe sahiptir.

Ekran özellikleri:

• 10.1 inç IPS LCD
• 800 × 1280 piksel çözünürlük
• 10 noktalı kapasitif dokunmatik
• Temperli cam koruma
• MIPI DSI 2-lane bağlantı
• Yazılım ile ekran yönü değiştirme
• Yatay (landscape) ve dikey (portrait) kullanım

Bu yapı, kontrol paneli, akıllı ev terminali, endüstriyel HMI ve bilgi ekranı gibi uygulamalar için uygundur.

ESP32-C6 ile Wi-Fi 6 ve Bluetooth 5 LE

Kablosuz bağlantı, onboard ESP32-C6-MINI modülü üzerinden sağlanır.

Desteklenen kablosuz teknolojiler:

• 2.4 GHz Wi-Fi 6
• Bluetooth 5 LE

Bu sayede ekran; IoT cihazları, akıllı ev sistemleri ve kablosuz kontrol uygulamalarında ağ bağlantılı bir HMI terminali olarak kullanılabilir.

5 MP Kamera ve AI Speech Desteği

Multimedya özellikleri, cihazı yalnızca bir ekran olmaktan çıkararak daha gelişmiş etkileşimli uygulamalara uygun hale getirir.

Kamera

• OV5647
• 5 MP
• MIPI CSI kamera arayüzü

Ses

• Çift mikrofon
• ES7210 yankı giderme (Echo Cancellation)
• Dahili hoparlör

Bu donanım sayesinde sesli komut, sesli kullanıcı arayüzü ve AI Speech Interaction gibi uygulamalar geliştirilebilir.

Gelişmiş Görüntü ve Ses İşleme

ESP32-P4 platformu, multimedya uygulamalarında kullanılmak üzere çeşitli donanımsal hızlandırma özellikleri sunar.

Desteklenen özellikler:

• JPEG donanımsal işleme desteği
• ISP (Image Signal Processor)
• H.264 encoder
• Görüntü işleme
• Ses ve multimedya uygulamaları

Bu özellikler özellikle kamera, ekran ve sesin aynı projede kullanıldığı gelişmiş HMI ve edge computing uygulamalarında avantaj sağlar.

Güvenlik Özellikleri

ESP32-P4 platformunda gelişmiş güvenlik özellikleri de bulunur:

• Secure Boot
• Flash Encryption
• Kriptografik hızlandırıcılar
• TRNG (True Random Number Generator)

Bu özellikler, güvenli önyükleme, veri koruma ve kriptografik işlemler gerektiren gömülü sistem uygulamalarında kullanılabilir.

Geniş Bağlantı Seçenekleri

Waveshare ESP32-P4 HMI platformu farklı çevre birimlerinin bağlanmasına olanak tanıyan çeşitli arayüzler sunar:

• USB OTG 2.0 High Speed
• USB-UART
• MIPI CSI
• MIPI DSI
• SDIO 3.0
• GPIO
• USB Type-C

Bu bağlantılar sayesinde kamera, depolama, USB cihazları ve çeşitli harici donanımlar projeye dahil edilebilir.

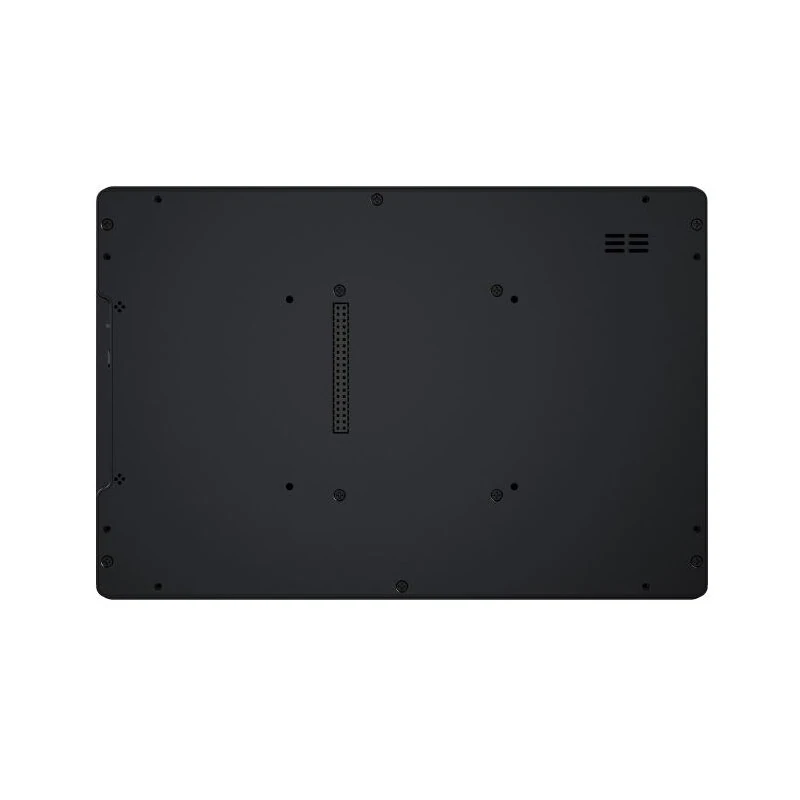

Metal Gövde

Cihazın metal muhafazası, ısı dağılımına katkıda bulunurken mekanik dayanıklılığı da artırır.

Gövde üzerinde bulunan montaj delikleri, cihazın özel panellere, kontrol kabinlerine veya farklı mekanik yapılara sabitlenmesini kolaylaştırır.

Güç ve Batarya Desteği

Cihaz aşağıdaki yöntemlerle beslenebilir:

• USB Type-C
• Harici güç kaynağı
• Opsiyonel 3.7 V lityum batarya

Bu ürün bataryasız versiyondur. 3.7 V lityum batarya kutu içeriğine dahil değildir; ancak kart üzerinde batarya bağlantısı için uygun bağlantı noktası bulunmaktadır.

Teknik Özellikler

Özellik	Değer
Ürün	Waveshare ESP32-P4 HMI Touch Display 10.1"
Ürün No	33150
İşlemci	ESP32-P4
Mimari	RISC-V
PSRAM	32 MB
NOR Flash	32 MB
Kablosuz Modül	ESP32-C6-MINI
Wi-Fi	Wi-Fi 6, 2.4 GHz
Bluetooth	Bluetooth 5 LE
Ekran	10.1" IPS
Çözünürlük	800 × 1280 piksel
Dokunmatik	10 noktalı kapasitif
Ekran Koruması	Temperli cam
Ekran Arayüzü	MIPI DSI 2-lane
Kamera	OV5647, 5 MP
Kamera Arayüzü	MIPI CSI
Mikrofon	Çift mikrofon
Yankı Giderme	ES7210
Hoparlör	Dahili
Görüntü İşleme	JPEG, ISP
Video	H.264 Encoder
USB	USB OTG 2.0 HS, USB-UART
Depolama/İletişim	SDIO 3.0
GPIO	Desteklenir
Güvenlik	Secure Boot, Flash Encryption, kriptografik hızlandırıcı, TRNG
Güç	USB Type-C / Harici güç
Batarya	3.7 V bağlantı desteği
Batarya Dahil mi?	Hayır
Gövde	Metal
Çalışma sıcaklığı	0°C ~ 60°C
Kullanım	HMI, akıllı ev, endüstriyel kontrol, edge computing

Kullanım Alanları

Waveshare ESP32-P4 10.1" HMI Touch Display aşağıdaki uygulamalarda kullanılabilir:

• Endüstriyel HMI panelleri
• Endüstriyel otomasyon
• Akıllı ev kontrol terminalleri
• IoT kontrol panelleri
• Edge computing sistemleri
• Sesli kontrol uygulamaları
• AI Speech Interaction uygulamaları
• Kamera ve görüntü işleme sistemleri
• Akıllı cihaz arayüzleri
• Bilgi ve kontrol ekranları
• Gömülü sistem projeleri
• Özel kontrol panelleri

Kutu İçeriği

• 1× ESP32-P4-WIFI6-Touch-LCD-10.1 kart
• 1× Montaj toka seti (4 adet)
• 1× Vida paketi
• 1× 2-pin batarya kablosu (~80 mm)

Not: 3.7 V lityum batarya ürün kutusuna dahil değildir. Batarya kablosu kutu içeriğine dahildir.
