CM5 İçin Nano Base Board (B)

Waveshare CM5 Carrier Board – Compute Module 5 İçin Ultra Kompakt Geliştirme Kartı | Mini-HDMI, PCIe, USB 3.2, Gigabit Ethernet | Samm Market

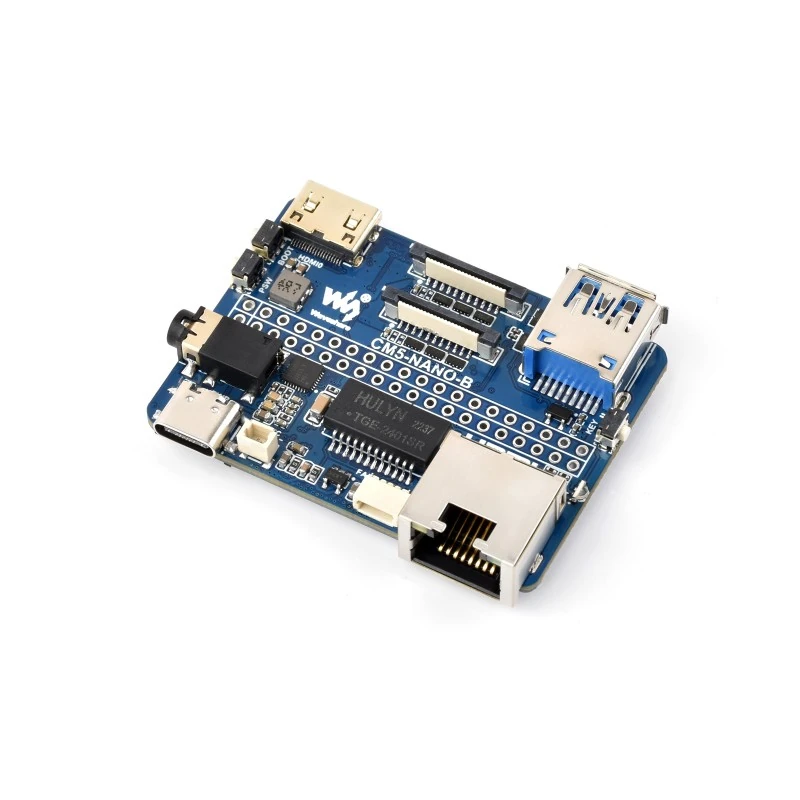

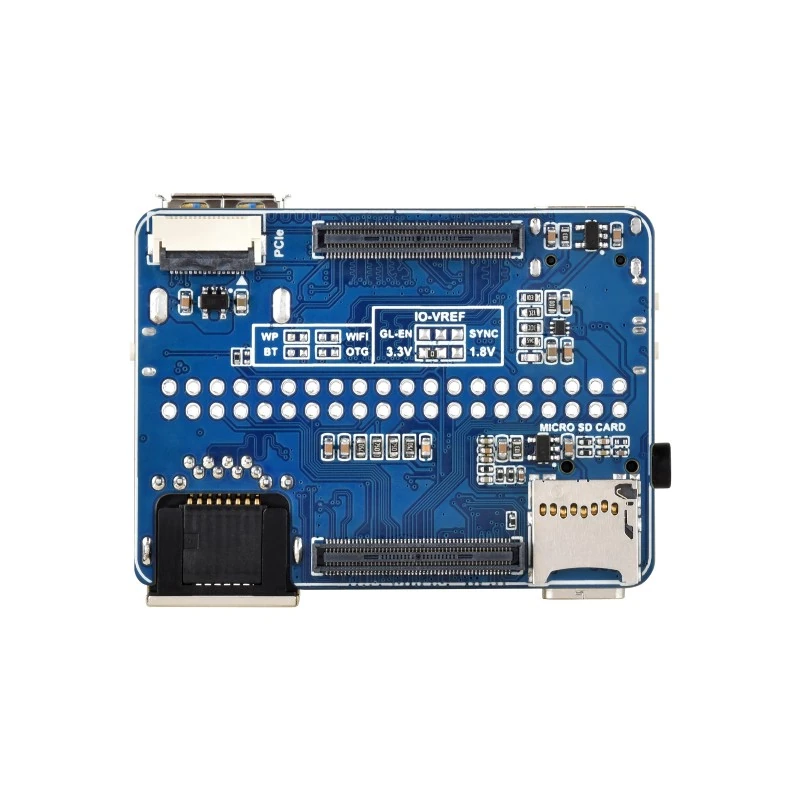

Waveshare CM5 Carrier Board, Raspberry Pi Compute Module 5 (CM5) için geliştirilmiş ultra kompakt bir taşıyıcı karttır. CM5 ile neredeyse aynı boyutta olmasına rağmen; ekran, sunucu, kontrol sistemleri ve gömülü IoT projeleri dâhil olmak üzere pek çok kullanım alanı için gerekli tüm temel portları üzerinde barındırır.

Güç ve programlama için USB-C, görüntü çıkışı için Mini-HDMI, hızlı veri aktarımı için USB 3.2 Gen1, kablolu ağ bağlantısı için Gigabit Ethernet portu mevcuttur. CM5 Lite modelleri için ayrıca MicroSD kart yuvası, Raspberry Pi 5 ile aynı standardı kullanan RTC ve fan başlıkları, 3.5mm ses çıkışı ve PCIe x1 (Gen2/Gen3) bağlantısı sunar.

Kamera ve ekran projeleri için kart üzerinde çift MIPI 4-lane arayüzü (DSI/CSI) yer alır. Ek olarak güç butonu, BOOT modu butonu, kullanıcı programlanabilir buton, durum LED’leri ve GPIO erişim pedleri bulunmaktadır. Kutu içeriğine dâhil edilen renk kodlu 40 pin GPIO başlığı ise lehimlenerek karta eklenebilir.

Not: Compute Module 5 bu ürüne dâhil değildir.

Öne Çıkan Özellikler

• Tüm Raspberry Pi Compute Module 5 varyantlarıyla uyumlu soket

• Gigabit Ethernet RJ45 bağlantısı

• USB 3.2 Gen1 Type-A yüksek hızlı USB portu

• Mini-HDMI görüntü çıkışı (4K destekli)

• Çift MIPI 4-lane arayüzü (22 pin 0.5mm FPC – CSI/DSI)

• 3.5 mm USB ses jakı

• MicroSD kart yuvası (CM5 Lite modelleri için)

• PCIe x1 (Gen2/Gen3) 16 pin arayüzü

• Raspberry Pi 40 pin GPIO arayüzü (lehimlenebilir başlık dâhil)

• 5V 5A güç girişi

• RTC batarya başlığı (2 pin JST-SH)

• PWM kontrollü 4 pin fan başlığı

• Güç, sistem durumu ve kullanıcı LED’leri

• BOOT ve Power (PSW) butonları + kullanıcı programlanabilir buton
• Üretici firma kaynakları için tıklayınız.

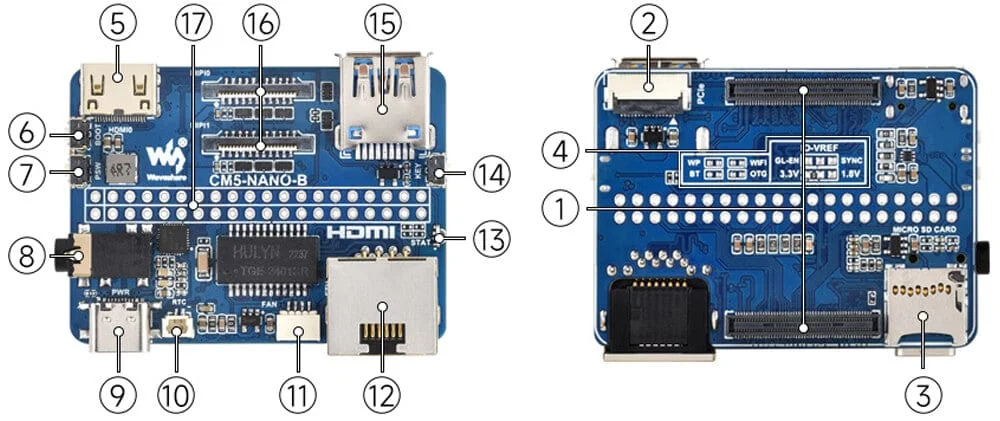

Kart Üzerindeki Bileşenler

• CM5 Soketi
  Tüm Compute Module 5 sürümleriyle uyumludur.
• PCIe Arayüzü
  16 pin PCIe (Gen2/Gen3 ×1) – Pi 5 PCIe adaptör kartları ile uyumlu.
• TF/MicroSD Slotu
  CM5 Lite (eMMC’siz) modeller için.
• Mini-HDMI Portu
  4K ekran çıkışı.
• BOOT Butonu
  Açılış öncesi basılı tutulduğunda burn moduna geçiş sağlar.
• PSW (Power) Butonu
• 3.5 mm Ses Jakı
• USB-C Güç/Programlama Portu
• RTC Header (2 pin JST-SH)
• Fan Header (4 pin PWM – Raspberry Pi 5 uyumlu)
• RJ45 Gigabit Ethernet Portu
• Kırmızı/Yeşil Çift Renk LED
• Kırmızı: Güç
• Yeşil: Sistem durumu
• Kullanıcı Butonu
  GPIO21’e bağlıdır.
• USB 3.2 Gen1 Portu
• Çift MIPI CSI/DSI Arayüzü
• 40 Pin GPIO Başlığı (renk kodlu – lehim gerektirir)
