Arducam Raspberry Pi için Yüksek Kaliteli IR-CUT Kamera 6mm CS Lensli 12.3MP 1/2.3 İnç IMX477 HQ Kamera Modülü

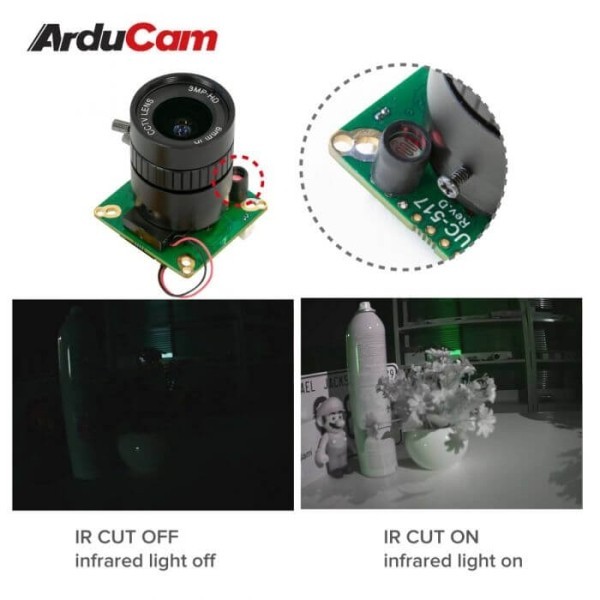

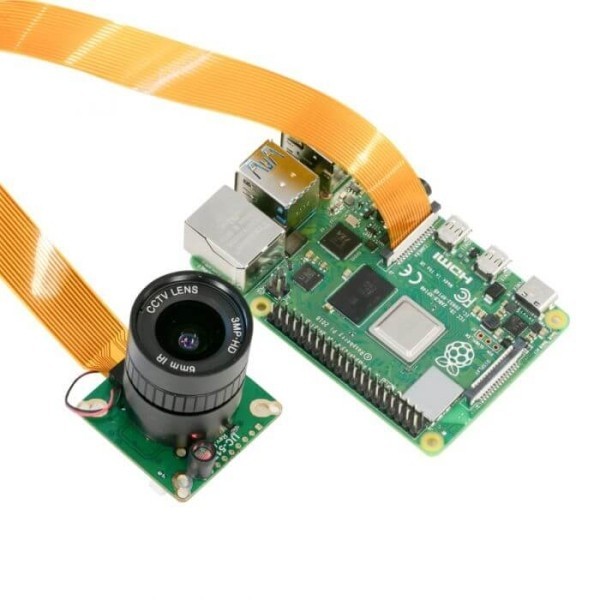

Bu Arducam modülü, Raspberry Pi Yüksek Kaliteli Kamera ile aynı 12MP IMX477 görüntü sensörünü kullanır, ancak ışık durumuna göre otomatik olarak değiştirilen mekanik bir IR kesme filtresi sunar. Resmi RPi HQ kamera kızılötesine duyarlı değildir ve NoIR versiyonu olmayacaktır. Aksine, bu Arducam kamera modülü sadece kızılötesi hassasiyet sunmakla kalmaz, aynı zamanda gün ışığında doğal hissi de korur. Kamera konnektörlü tüm Raspberry Pi modelleriyle tamamen uyumludur.

Uygulamalar

• DSLR Kamera Kontrolü
• Uzaktan Görüntüleme Kamerası
• Hızlandırılmış Makine
• Güvenlik sistemi
• Akıllı Görüntülü Kapı Zili
• Yüz tanıma
• Anlık (Polaroid Tarzı) Kamera vb.

Özellikler

• Görüntü Sensörü Sony 12.3MP IMX477
• Optik Boyut 1/2,3" (diyagonal 7,857 mm)
• Çözünürlük 12.3MP
• Aktif Pikseller 4056(Y) x 3040(D)
• Piksel Boyutu 1,55um x 1,55um
• Kare Hızları Maks RES 60fps(normal), 4K2K@60fps, 1080p@240fps, Maks RES40fps (12bit normal), Maks RES 30fps (DOL-HDR, 2 kare)
• Kepenk Tipi Kepenk
• Arayüz 2 şeritli MIPI CSI-2
• Varsayılan Lens Montajı CS-Kaidesi
• Mercek Tipi CS Mercek
• Odak Uzaklığı 6mm
• F.NO 1.4
• MOD 0.2
• Geri Odak Uzaklığı 7,53 mm
• Objektif Boyutu Φ30×31mm
• Odak Tipi Manuel Odak
• Görüş Alanı(FOV) 65°(Y)
• IR Hassasiyeti Motorlu IR kesme filtresi
• 29mm, 30mm, 34mm ile Uyumlu Delik Aralığı
• Tepe Akımı 300mA
• Kamera Kartı Boyutu 38mm x 38mm

Paket İçeriği

• 1 x 12,3 MP IMX477 IR-CUT kamera modülü
• 1 x 6 mm odak uzaklığına sahip CS montajlı kamera merceği
• Pi Zero&W için 1 x 300mm/3.15inç 22pin kamera kablosu
• Pi A&B serisi için 1 x 300 mm/12 inç 15 pin - 22 pin kamera kablosu

Not

• Raspberry Pi kartı pakete dahil değildir.
• IMX477 kamera modülümüz donanım olarak 4 şeritli desteği destekler, ancak 4 şeritli kamera sürücüsü ekstra özelleştirme gerektirir. İşte nedeni:
• Standart Raspberry Pi ve Jetson Nano/Xavier NX, 4 şeritli bağlantıyı fiziksel olarak destekleyemez (her ikisinde de yalnızca 2 şeritli CSI konektörleri bulunur). Yalnızca Raspberry Pi Bilgi İşlem Modülü ve bazı 3. taraf Jetson Taşıyıcı Anakartları, 4 şeritli donanım desteğiyle gelir. Bu nedenle, genel bir ihtiyaç değildir.
• 4 şeritli fiziksel bağlantı dışında 4 şeritli bir bağlantı için özellikle kamera sürücüleri olmak üzere ekstra çalışmalar gerekir. Ve sürücüler, platformun performanslarıyla sınırlıdır. Örneğin, VideoCore şu anda desteklemediği için 4-şerit Raspberry Pi'de 4k videonun kilidini açamaz. Jetson Nano ayrıca kodlama yetenekleri nedeniyle bir dereceye kadar sınırlıdır. Gerçekten ihtiyacınız olduğundan emin olmalısınız.

Belgeler

12MP IMX477 IR-CUT Kamera Modülü

3D çizim_Kılıf

Manuel
