8 Kanallı Modbus RTU Röle Modülü (E) – RS485 Arayüzlü

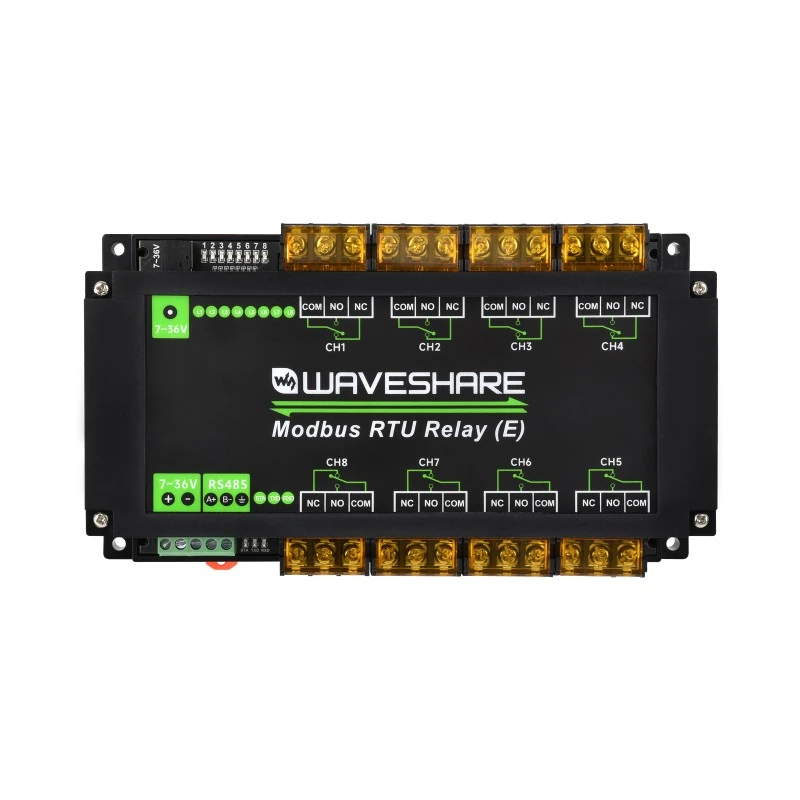

Waveshare 8 Kanal 30A RS485 Modbus RTU Röle Modülü (E)

Waveshare 8 Kanal 30A RS485 Modbus RTU Röle Modülü (E), yüksek akımlı yüklerin kontrol edilmesi gereken endüstriyel otomasyon ve kontrol sistemleri için geliştirilmiş, RS-485 haberleşme arayüzüne ve standart Modbus RTU protokolüne sahip 8 kanallı yüksek güçlü röle modülüdür.

Her kanal, 250V AC'de 30A veya 28V DC'de 30A'ya kadar kontak yükünü destekler. Bu yüksek kontak kapasitesi sayesinde güçlü elektriksel yüklerin açma-kapama kontrolünün gerektiği uygulamalarda kullanılabilir.

Modül, 1–255 arasında yapılandırılabilir RS-485 adresi sayesinde aynı RS-485 haberleşme hattına birden fazla cihazın bağlanmasına olanak tanır. DIN ray montajına uygun ABS muhafazası, vidalı ve koruyucu kapaklı bağlantı terminalleri ile endüstriyel kontrol panolarına kolayca entegre edilebilir.

Önemli Not: Güç adaptörü ürün içeriğine dahil değildir. 12V DC güç adaptörü önerilir. Üretici firma kaynakları için tıklayınız.

8 Kanal Yüksek Güçlü Röle Kontrolü

Waveshare Röle Modülü (E), toplam 8 adet yüksek güçlü röle kanalı sunar. Her kanal 1NO + 1NC kontak yapısına sahiptir.

Rölelerin kontak kapasitesi:

• ≤30A / 250V AC
• ≤30A / 28V DC

olarak belirtilmiştir.

Yüksek kontak kapasitesi, modülü daha yüksek akım gerektiren yüklerin kontrol edildiği otomasyon ve elektrik kontrol sistemleri için uygun hale getirir.

RS-485 ve Modbus RTU Haberleşme

Modül, RS-485 haberleşme arayüzü üzerinden standart Modbus RTU protokolü ile kontrol edilir.

Desteklenen haberleşme hızları:

• 4800
• 9600
• 19200
• 38400
• 57600
• 115200
• 128000
• 256000 baud

Varsayılan haberleşme formatı 9600, N, 8, 1 şeklindedir.

Modül üzerindeki cihaz adresi 1–255 arasında yapılandırılabilir. Böylece birden fazla röle modülü aynı RS-485 veri yolu üzerinde kullanılabilir.

Flash-On ve Flash-Off Fonksiyonu

Modül, komutlara parametre eklenerek Flash-On ve Flash-Off çalışma fonksiyonlarını destekler.

Bu özellik sayesinde bir röle belirlenen süre boyunca aktif hale getirilebilir ve süre tamamlandığında otomatik olarak kapatılabilir.

Zaman kontrollü röle uygulamaları ve otomatik yük kontrolü gereken sistemlerde bu özellik pratik bir kullanım sağlar.

7–36V Geniş Gerilim Girişi

Modül, entegre voltaj regülatörü sayesinde 7–36V DC geniş giriş gerilimini destekler.

Dahili güç izolasyonu sistemi, izole terminal için ayrıca bir güç kaynağı kullanılmasına gerek bırakmadan izole gerilim sağlar.

Bu yapı, farklı endüstriyel güç altyapılarına entegrasyonu kolaylaştırır.

Güç ve Sinyal İzolasyonu

Waveshare 8 Kanal 30A Röle Modülü (E), endüstriyel ortamlarda güvenilir haberleşme ve çalışma için birden fazla izolasyon ve koruma katmanı içerir.

ADI Manyetik İzolasyon

ADI manyetik izolasyon, RS-485 sinyal hatlarının izolasyonuna yardımcı olur ve elektriksel parazitlere karşı dayanıklılığı artırır.

Optokuplör İzolasyonu

Optokuplör izolasyonu, yüksek gerilimli röle devrelerinden kaynaklanan elektriksel etkilerin kontrol devresine aktarılmasını azaltır.

Resetlenebilir Sigorta ve TVS Diyot

Entegre resetlenebilir sigorta ve TVS diyot, devrenin ani gerilim darbeleri, aşırı akım ve elektrostatik etkiler karşısındaki korunmasına yardımcı olur.

Ters Polarite Koruması

Ters bağlantı koruma devresi, güç bağlantısının yanlış yapılması durumunda elektronik devrenin zarar görme riskini azaltır.

Kararlı Röle Sürüşü

Modül üzerinde özel bir röle sürücü çipi bulunur. Dahili flyback diyot koruması sayesinde rölelerin daha kararlı şekilde sürülmesine yardımcı olur.

Bu yapı, rölelerin sık şekilde açılıp kapatıldığı kontrol uygulamalarında sistem güvenilirliğine katkı sağlar.

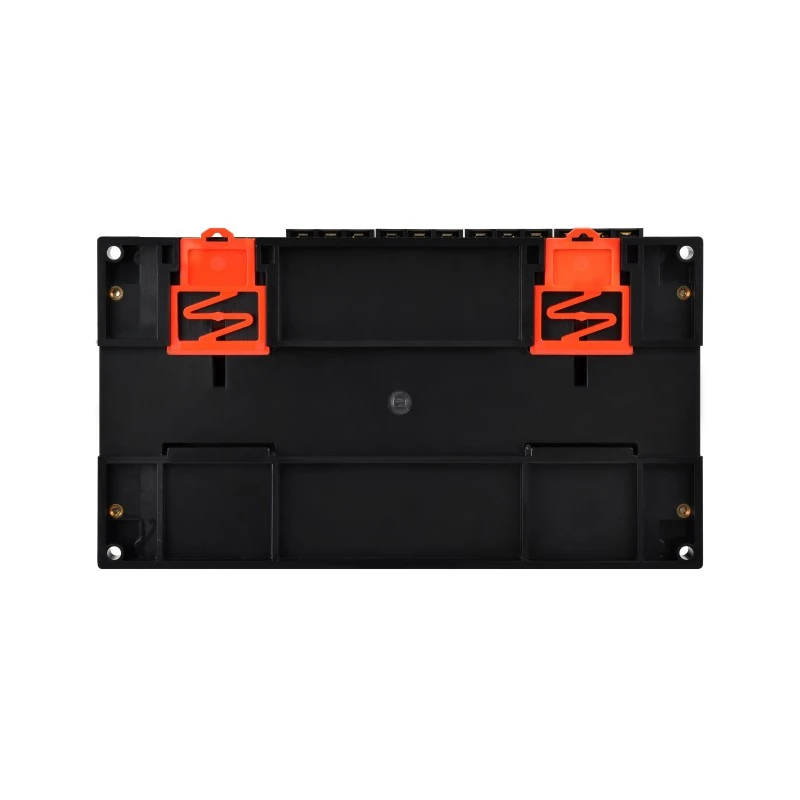

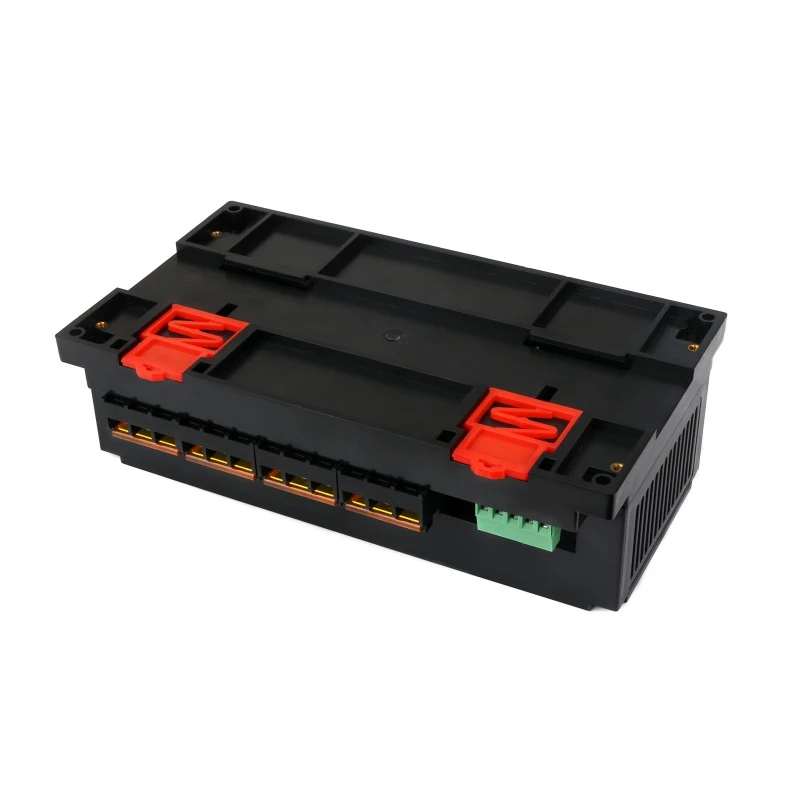

DIN Ray Montajlı ABS Muhafaza

Modül, endüstriyel kontrol panolarına kolayca monte edilebilmesi için DIN ray montajına uygun ABS muhafaza içerisinde sunulur.

Bağlantı terminalleri üzerindeki koruyucu kapaklar, özellikle yüksek akım uygulamalarında kablo bağlantılarının daha güvenli şekilde gerçekleştirilmesine yardımcı olur.

LED Durum Göstergeleri

Modül üzerinde çalışma ve haberleşme durumunu takip etmek için 3 adet LED göstergesi bulunur:

• STA: MCU durum göstergesi; MCU normal çalışırken yanıp söner.
• TXD: Veri gönderimi sırasında yanar.
• RXD: Veri alımı sırasında yanar.

Bu göstergeler, RS-485 haberleşmesinin ve MCU çalışma durumunun hızlı şekilde kontrol edilmesini sağlar.

Kullanım Alanları

Waveshare 8 Kanal 30A RS485 Modbus RTU Röle Modülü (E) aşağıdaki uygulamalarda kullanılabilir:

• Endüstriyel otomasyon
• PLC tabanlı kontrol sistemleri
• RS-485 otomasyon sistemleri
• Modbus RTU uygulamaları
• Elektrik panoları
• Makine otomasyonu
• Aydınlatma kontrolü
• Yüksek akım yük kontrolü
• Motor ve ekipman kontrol sistemleri
• Uzaktan röle kontrolü
• Endüstriyel IoT sistemleri
• DIN ray tabanlı kontrol uygulamaları

Teknik Özellikler

Özellik	Değer
Röle Kanal Sayısı	8
Röle Tipi	Yüksek güçlü röle
Kontak Formu	1NO + 1NC
Kontak Yükü	≤30A 250V AC / ≤30A 28V DC
Güç Beslemesi	7–36V DC
Haberleşme Arayüzü	RS-485
Haberleşme Protokolü	Standart Modbus RTU
Baudrate	4800 / 9600 / 19200 / 38400 / 57600 / 115200 / 128000 / 256000
Varsayılan Haberleşme Formatı	9600, N, 8, 1
RS-485 Adres Aralığı	1–255
Güç İzolasyonu	Var
Manyetik İzolasyon	ADI
Optokuplör İzolasyonu	Var
Koruma	Resetlenebilir sigorta, TVS, ters polarite koruması
Röle Sürücü Koruması	Flyback diyot
Montaj	DIN ray
Kasa	ABS
Durum Göstergeleri	STA / TXD / RXD

Elektriksel Güvenlik

Dikkat: Bu ürün yüksek akımlı ve yüksek gerilimli elektriksel yüklerin kontrolünde kullanılabilir. Ürün yalnızca gerekli elektriksel bilgi ve deneyime sahip profesyonel elektrikçiler veya teknik personel tarafından kullanılmalıdır.

• Montaj, bakım veya röle değişimi öncesinde cihazın enerjisini tamamen kesin.
• Güç bağlantıları üzerinde çalışırken cihazın fişinin çekildiğinden emin olun.
• Elektrik kaçağına karşı uygun koruma ve izolasyon önlemlerini kullanın.
• Röle modülünü sökmeye çalışmayın.
• Ürünü nemli, aşırı sıcak veya yanıcı ortamlarda kullanmayın.
• Yüksek akım bağlantılarında uygun kablo, terminal ve koruma ekipmanları kullanın.

Kutu İçeriği

Kaynak ürün bilgisinde kutu içeriği ayrıca belirtilmemiştir.

Güç adaptörü ürün içeriğine dahil değildir.
