30 Kanallı Ethernet Röle Modülü

30 Kanallı PoE Ethernet Röle Modülü – Modbus RTU/TCP Destekli

Bu 30 kanallı röle modülü, Modbus RTU ve Modbus TCP protokolleri üzerinden tek bir Ethernet portu ile birden fazla cihazı aynı anda yönetmenizi sağlar. Power over Ethernet (PoE) desteği, modülün doğrudan Ethernet kablosu üzerinden enerji almasını mümkün kılar, böylece kurulum kolaylaşır ve ekstra kablolama ihtiyacı azalır.

Modül, çeşitli endüstriyel ortamlarda güvenli ve kolay montaj için dayanıklı ABS ray montaj kasası ile gelir.

Flash-on ve flash-off fonksiyonları, röleleri belirli bir süre otomatik olarak açıp kapatmanızı sağlar, böylece hassas kontrol imkânı sunar. DC 7~36V geniş aralık güç girişi ve PoE desteği, farklı projelerde esneklik sağlar.

Ayrıca modül, MQTT protokolü ile röle kontrolünü destekler ve Alibaba Cloud MQTT uygulama demosu ile birlikte gelir, IoT projeleri için idealdir. Optokuplör izolasyonu, röleleri yüksek voltajlı devrelerden gelen parazitlere karşı korur ve modülün güvenilir performansını garanti eder.

Not: Harici güç adaptörü dahil değildir. İsterseniz Samm Market’ten temin edebilirsiniz.

Özellikler

• Flash-on ve flash-off fonksiyonları: Röleleri belirli süreli açıp kapatabilirsiniz

• Geniş güç aralığı: DC 7~36V ve PoE desteği

• MQTT protokolü ile röle kontrolü, Alibaba Cloud uygulama demo ile birlikte

• Optokuplör izolasyonu, yüksek voltaj devrelerinden kaynaklanan girişimi önler

• Özel röle sürücü çipi, dahili flyback diyot koruması ile güçlü ve stabil sürüş

• Ters bağlantı koruması, yanlış bağlantıya karşı devreyi korur

• Yüksek kaliteli röle: ≤10A 250V AC / ≤10A 30V DC

• Ray montaj ABS kasa, kolay ve güvenli kurulum

• 4 LED ve ağ göstergesi, MCU durumu ve veri iletim durumunu gösterir
• Üretici firma kaynakları için tıklayınız.

Teknik Özellikler

• Güç Kaynağı: PoE Ethernet portu, DC 5.5×2.1 güç portu veya vida terminali (7~36V)

• İletişim Arayüzü: PoE Ethernet portu, IEEE 802.3af standardı destekli

• Röle Kanalları: 8 kanal

• Kontak Tipi: 1NO, 1NC

• Kontak Yükü: ≤10A 250V AC veya ≤10A 30V DC

• Modbus Protokolü: Modbus RTU veya Modbus TCP

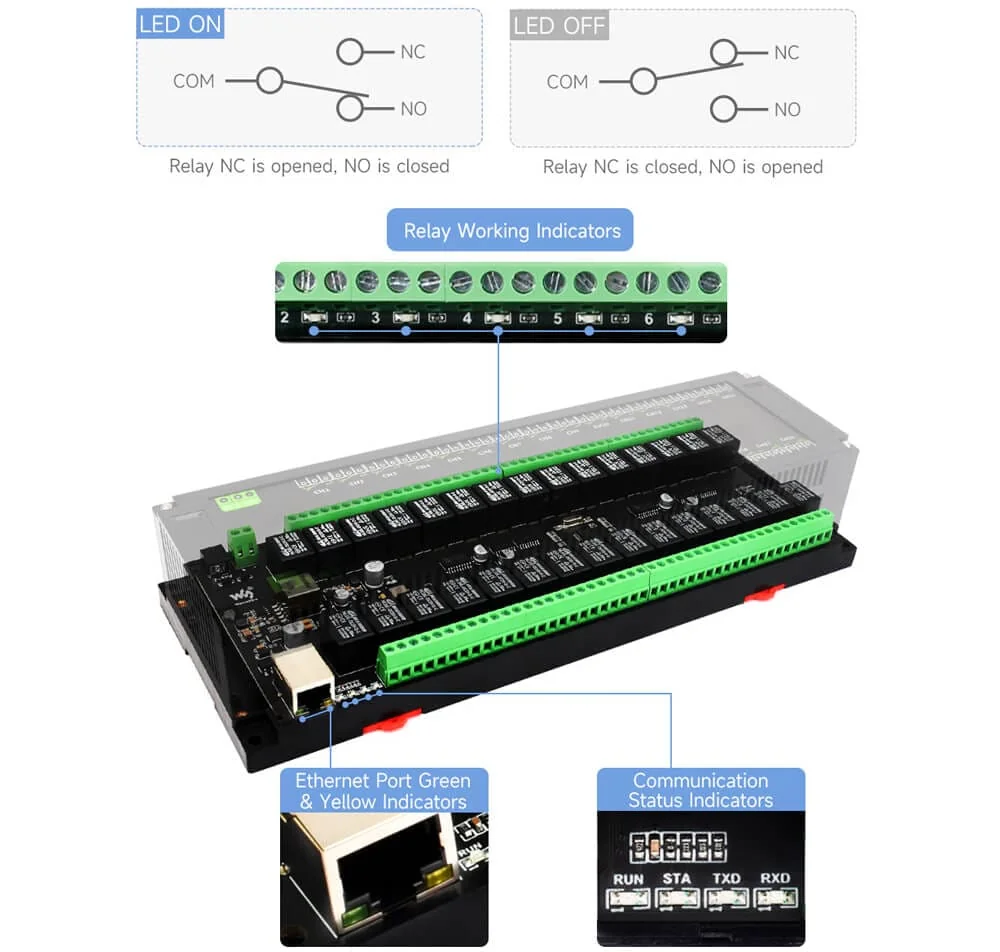

Pinout / Gösterge Fonksiyonları

• RUN: Ethernet port göstergesi, port normal çalışırken yanıp söner

• STA: MCU göstergesi, MCU normal çalışırken yanıp söner

• TXD: Veri gönderimi sırasında ışık yanar

• RXD: Veri alımı sırasında ışık yanar

• Ethernet Port Yeşil LED: Bağlantı kurulduğunda yanar

• Ethernet Port Sarı LED: Veri iletimi sırasında yanıp söner
