Waveshare Jetson Orin Nano / NX Base Board

Waveshare Jetson Orin Nano/NX IO Base Board – Jetson Orin Carrier Board

Waveshare JETSON-ORIN-IO-BASE (Waveshare-24726), NVIDIA Jetson Orin Nano ve Jetson Orin NX modülleri ile kullanılmak üzere tasarlanmış gelişmiş bir carrier board (taşıyıcı kart) / AI base board çözümüdür. Kompakt tasarımı ve zengin bağlantı seçenekleri sayesinde yapay zekâ, robotik, bilgisayarlı görü, gömülü sistemler ve edge AI uygulamaları için kapsamlı bir geliştirme platformu sunar.

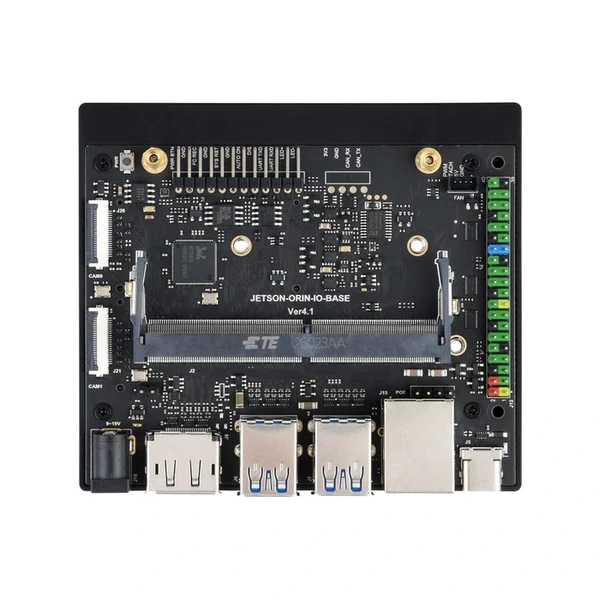

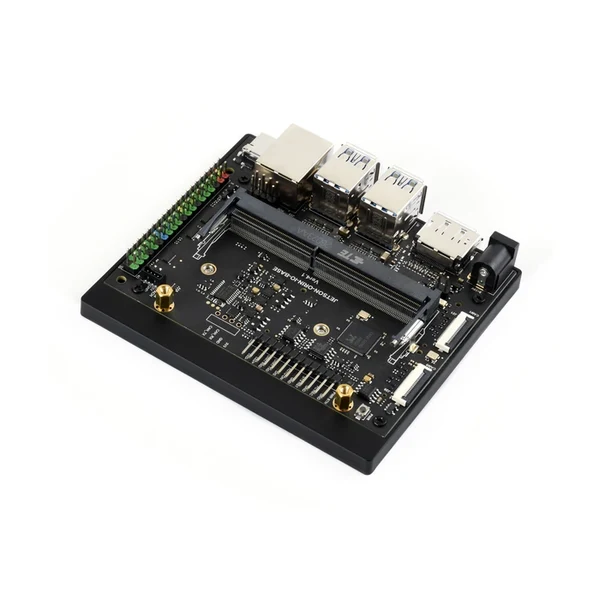

Kart üzerinde 260-pin SO-DIMM modül soketi, Gigabit Ethernet, USB 3.2 Gen 2, USB Type-C, DisplayPort, MIPI CSI kamera bağlantıları, 40-pin GPIO, M.2 NVMe yuvaları ve kablosuz ağ genişletmesi için M.2 Key E yuvası bulunur.

Önemli: Bu ürün yalnızca taşıyıcı/base board kartıdır. Jetson Orin Nano veya Jetson Orin NX modülü, NVMe SSD, kablosuz ağ kartı, kamera, fan ve görsellerde gösterilen diğer çevre birimleri ürüne dahil değildir. Kutu içeriğinde ayrıca belirtilmediği sürece yalnızca Waveshare JETSON-ORIN-IO-BASE kartı gönderilir. Üretici firma kaynakları için tıklayınız.

Jetson Orin Nano ve Orin NX ile Uyumlu

Waveshare JETSON-ORIN-IO-BASE, Jetson Orin Nano ve Jetson Orin NX modülleri ile uyumludur. 260-pin SO-DIMM bağlantısı üzerinden Jetson modülünü taşıyıcı karta bağlayarak farklı AI ve gömülü sistem projelerinde kullanılabilecek kompakt bir platform oluşturulmasını sağlar.

Kartın bağlantı yerleşimi, Jetson Orin Nano Developer Kit'e benzer kompakt bir kullanım yaklaşımı sunarken farklı proje ihtiyaçlarına yönelik ek genişletme seçenekleri sağlar.

AI ve Bilgisayarlı Görü Uygulamaları İçin Kamera Desteği

Kart üzerinde bulunan MIPI CSI kamera bağlantıları, Jetson Orin modüllerinin görüntü işleme ve yapay zekâ yeteneklerinden yararlanan uygulamalar için uygun bir altyapı oluşturur.

İki adet MIPI CSI 4-lane kamera bağlantısı sayesinde yüksek bant genişliğine ihtiyaç duyan görüntüleme uygulamalarında kullanılabilir.

Özellikle:

• Yüz tanıma
• Plaka tanıma
• Yol işareti tanıma
• Nesne algılama
• Endüstriyel görüntü işleme
• AI destekli kamera sistemleri
• Robotik görüntü işleme

gibi uygulamalarda değerlendirilebilir.

4K DisplayPort Görüntü Çıkışı

Waveshare Jetson Orin Base Board üzerinde DisplayPort bağlantısı bulunur ve 4K çözünürlüklü görüntü çıkışını destekler.

Bu özellik, yapay zekâ destekli görüntü işleme sistemleri, masaüstü AI geliştirme ortamları, görüntü analiz uygulamaları ve yüksek çözünürlüklü ekran gerektiren gömülü sistemlerde kullanım olanağı sağlar.

4x USB 3.2 Gen 2 ve USB Type-C

Kart üzerinde 4 adet USB 3.2 Gen 2 Type-A portu bulunur. Bu portlar kamera, depolama birimleri, klavye, fare ve diğer USB çevre birimlerinin Jetson sistemine bağlanmasına olanak tanır.

Ayrıca bulunan USB Type-C bağlantısı, sistem yazılımının yüklenmesi (burning) ve veri iletişimi için kullanılabilir.

Gigabit Ethernet ile Ağ Bağlantısı

Kart üzerinde bulunan RJ45 Gigabit Ethernet bağlantısı, yüksek hızlı kablolu ağ iletişimi sağlar.

Edge AI sistemlerinde veri aktarımı, uzaktan erişim, ağ üzerinden görüntü işleme ve cihazlar arası iletişim gibi uygulamalar için kullanılabilir.

M.2 NVMe ve Kablosuz Ağ Genişletmesi

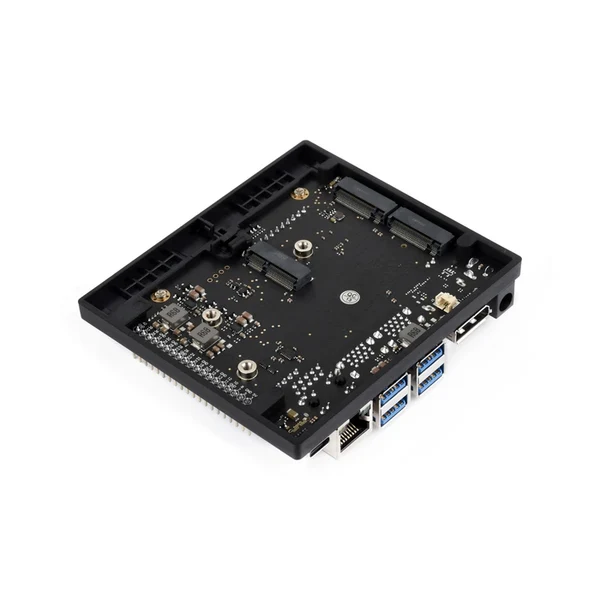

Waveshare JETSON-ORIN-IO-BASE, depolama ve kablosuz bağlantı seçeneklerini genişletmek için birden fazla M.2 yuvasına sahiptir.

Kart üzerinde:

• 2x M.2 Key M – NVMe SSD genişletmesi
• 1x M.2 Key E – Kablosuz ağ kartı (Wireless NIC) genişletmesi

bulunur.

Bu yapı sayesinde Jetson Orin tabanlı sistemlerde yüksek hızlı NVMe depolama ve kablosuz ağ bağlantısı projeye göre yapılandırılabilir.

40-Pin GPIO ile Geliştirme ve Prototipleme

Kart üzerindeki 40-pin GPIO header, Jetson Orin modüllerinin çeşitli elektronik bileşenler ve çevre birimleriyle entegre edilmesine olanak tanır.

GPIO bağlantısı üzerinde I2C, SPI, I2S, UART ve GPIO gibi farklı kaynaklara erişim sağlanabilir.

GPIO pinlerinin renk kodlarıyla belirtilmesi, geliştirme ve prototipleme sırasında ilgili bağlantıların daha kolay tanımlanmasına yardımcı olur.

PWM Fan ve RTC Desteği

Kart üzerinde 4-pin PH1.25 PWM fan header bulunur. Bu bağlantı, Jetson Orin modülünün soğutulması için uygun fan çözümlerinin kullanılmasına olanak tanır.

Ayrıca kart üzerinde RTC pil bağlantısı bulunur. Böylece gerçek zaman saati gerektiren uygulamalarda RTC altyapısından yararlanılabilir.

9V–19V Geniş DC Güç Girişi

Waveshare JETSON-ORIN-IO-BASE, 9V ile 19V DC arasında güç girişini destekler.

Güç bağlantısı 5.5 x 2.5 mm DC jack üzerinden gerçekleştirilir. Geniş giriş voltajı aralığı, kartın farklı güç kaynağı yapılandırmalarıyla kullanılmasına olanak tanır.

Kullanım Alanları

Waveshare Jetson Orin Nano/NX Base Board aşağıdaki uygulamalarda değerlendirilebilir:

• Edge AI geliştirme
• Yapay zekâ destekli görüntü işleme
• Bilgisayarlı görü (Computer Vision)
• Robotik sistemler
• Otonom sistem prototipleri
• Endüstriyel görüntüleme
• AI destekli kalite kontrol
• Yüz ve nesne tanıma sistemleri
• Plaka tanıma uygulamaları
• Akıllı kamera sistemleri
• Gömülü yapay zekâ projeleri
• NVMe depolama gerektiren Jetson sistemleri
• Eğitim ve Ar-Ge çalışmaları
• Endüstriyel PoC (Proof of Concept) uygulamaları

Teknik Özellikler

Özellik	Detay
Ürün Kodu	Waveshare-24726
Parça No	JETSON-ORIN-IO-BASE
Ürün Tipi	Jetson Orin Carrier Board / AI Base Board
Uyumluluk	Jetson Orin Nano ve Jetson Orin NX modülleri
Modül Soketi	260-pin SO-DIMM
Görüntü Çıkışı	DisplayPort, 4K desteği
Ethernet	1x RJ45 Gigabit Ethernet
USB	4x USB 3.2 Gen 2 Type-A
USB Type-C	Sistem yazılımı yükleme ve veri iletişimi
Kamera	2x 22-pin MIPI CSI, 2x MIPI CSI 4-lane
M.2 Key M	2x, NVMe SSD desteği
M.2 Key E	1x, kablosuz ağ kartı desteği
GPIO	40-pin GPIO
Fan Bağlantısı	4-pin PWM, PH1.25
Güç Girişi	9–19V DC
DC Jack	5.5 x 2.5 mm
RTC	RTC pil bağlantısı
Boyutlar	90.5 x 103.0 mm
Ağırlık	82 g

Kutu İçeriği ve Ürün Kapsamı

Bu ürün Waveshare JETSON-ORIN-IO-BASE taşıyıcı kartıdır.

Jetson Orin Nano/NX modülü, NVMe SSD, kablosuz ağ kartı, kamera, fan, güç adaptörü, kablolar ve diğer çevre birimleri ürüne dahil değildir; yalnızca ürün paketinde ayrıca belirtilen parçalar gönderilir.
