  • Popüler 'İnternet Aktarımı' Ethernet Yongalarına En Son Ek
  • Donanım TCP/IP Performansı ve Düşük Maliyetli 'IoT' Uygulamalarında Kullanım Kolaylığı
  • Yüksek Hızlı SPI

W5500 yongası, SPI (Seri Çevresel Arayüz) kullanan gömülü sistemler için daha kolay internet bağlantısı sağlayan, Kablolu bir TCP/IP gömülü Ethernet denetleyicisidir.

W5500, TCP/IP Yığını, 10/100 Ethernet MAC ve PHY'yi uygulamak için tek bir yonga kullanarak istikrarlı internet bağlantısına ihtiyaç duyan kullanıcılara en iyi şekilde uygundur. Kablolu TCP/IP yığını, yıllar boyunca çeşitli uygulamalarla kanıtlanmış olan TCP, UDP, IPv4, ICMP, ARP, IGMP ve PPPoE'yi destekler. W5500, veri iletişim belleği olarak 32Kbaytlık bir dahili arabellek kullanır.

Kullanıcılar W5500'ü kullanarak, karmaşık bir Ethernet Denetleyicisi ile uğraşmak yerine basit bir soket programı kullanarak ihtiyaç duydukları Ethernet uygulamasını gerçekleştirebilirler. 8 adet bağımsız donanım soketini aynı anda kullanmak mümkündür. Harici MCU ile kolay entegrasyon için SPI (Seri Çevresel Arayüz) sağlanmıştır. W5500 SPI, 80 MHz hızı ve yeni verimli SPI protokolünü destekler, böylece kullanıcılar yüksek hızlı ağ iletişimi uygulayabilir. Sistemin güç tüketimini azaltmak için W5500, WOL (LAN'da Uyandırma) ve güç kapatma modunu sağlar.

Özellikler

  • Aşağıdaki Kablolu TCP/IP Protokollerini destekler: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
  • Aynı anda 8 bağımsız soketi destekler
  • Güç kapatma modunu destekler
  • UDP üzerinden LAN'da Uyandırma'yı destekler
  • Yüksek Hızlı Seri Çevre Birim Arayüzünü destekler (SPI MODE 0, 3)
  • Tx/Rx Tamponları için Dahili 32Kbyte Bellek
  • 10BaseT/100BaseTX Ethernet PHY yerleşik
  • Otomatik Anlaşmayı Destekleyin (Tam ve yarım çift yönlü, 10 ve 100 tabanlı)
  • IP Parçalanmasını desteklemez
  • 5V I/O sinyal toleransıyla 3,3V çalışma
  • LED çıkışları (Tam/Yarım çift yönlü, Bağlantı, Hız, Aktif)
  • 48 Pin LQFP Kurşunsuz Paket (7x7mm, 0,5mm aralık)
  • Dokümanlar

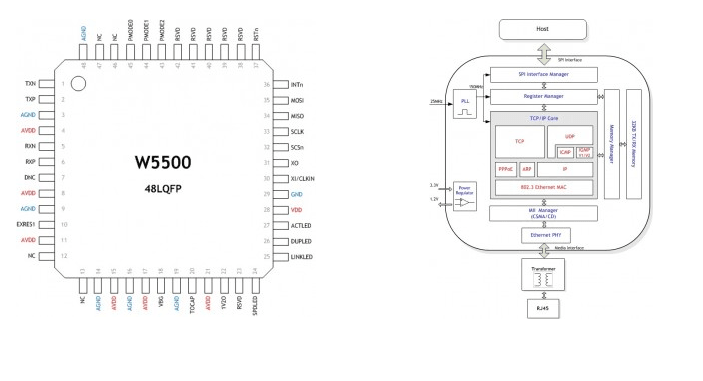

Pin Ataması / Blok Diyagramı
