W5100

• Hepsi Bir Arada Ethernet Denetleyicisi: Donanım TCP/IP, MAC ve PHY
• Tamamen kablolu ağ protokolü
• Ana Bilgisayar Arayüzü için Doğrudan ve Dolaylı Veri Yolu ve SPI
• Kararlı Veri İletişimi

W5100 yongası, yerleşik sistemler için daha kolay İnternet bağlantısı sağlayan, Kablolu bir TCP/IP yerleşik Ethernet denetleyicisidir.

W5100, TCP/IP Yığını, 10/100 Ethernet MAC ve PHY'yi uygulamak için tek bir yonga kullanarak istikrarlı İnternet bağlantısına ihtiyaç duyan kullanıcılara en iyi şekilde uygundur. Kablolu TCP/IP yığını, yıllar boyunca çeşitli uygulamalarla kanıtlanmış olan TCP, UDP, IPv4, ICMP, ARP, IGMP ve PPPoE'yi destekler. W5100, veri iletişim belleği olarak 16 yıl dahili arabellek kullanır.

Kullanıcılar, W5100'ü kullanarak, karmaşık bir Ethernet Denetleyicisi ile uğraşmak yerine, basit bir soket programı kullanarak ihtiyaç duydukları Ethernet uygulamasını gerçekleştirebilirler.

4 bağımsız donanım soketini aynı anda kullanmak mümkündür. BUS (Doğrudan ve Dolaylı) ve SPI (Seri Çevresel Arayüz), harici MCU ile kolay entegrasyon için sağlanmıştır.

Ana Özellikler

• Kablolu TCP/IP protokolleri: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
• Su baskını, kimlik sahtekarlığı, enjeksiyon gibi ağ saldırılarını önlemek için saldırıya uğramaz donanım ağ motoru
• Ana Bilgisayar Arayüzü: Doğrudan/Dolaylı Veri Yolu ve Seri Çevre Birimi Arayüzü (SPI MODE 0, 3)
• 4 Bağımsız donanım soketi
• TCP/IP paket işleme için dahili 16Kbyte bellek
• 10BaseT / 100Base TX Ethernet PHY Yerleşik
• Otomatik Anlaşmayı Destekleyin (Tam ve Yarım Çift Yönlü, 10 ve 100 Tabanlı)
• Otomatik MDIX'i Destekleyin
• 5V I/O sinyal toleransıyla 3,3V Çalışma
• LED çıkışları (TX, RX, tam/yarım çift yönlü, Çarpışma, bağlantı, hız)
• 80LQFP kurşunsuz paket (10x10mm)
• Datasheet

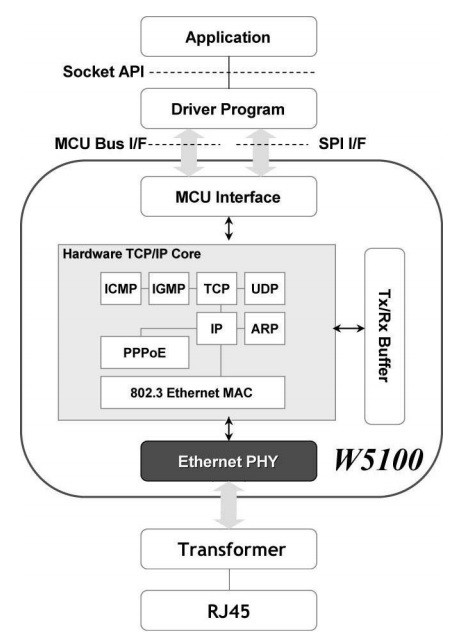

Blok Diyagramı
