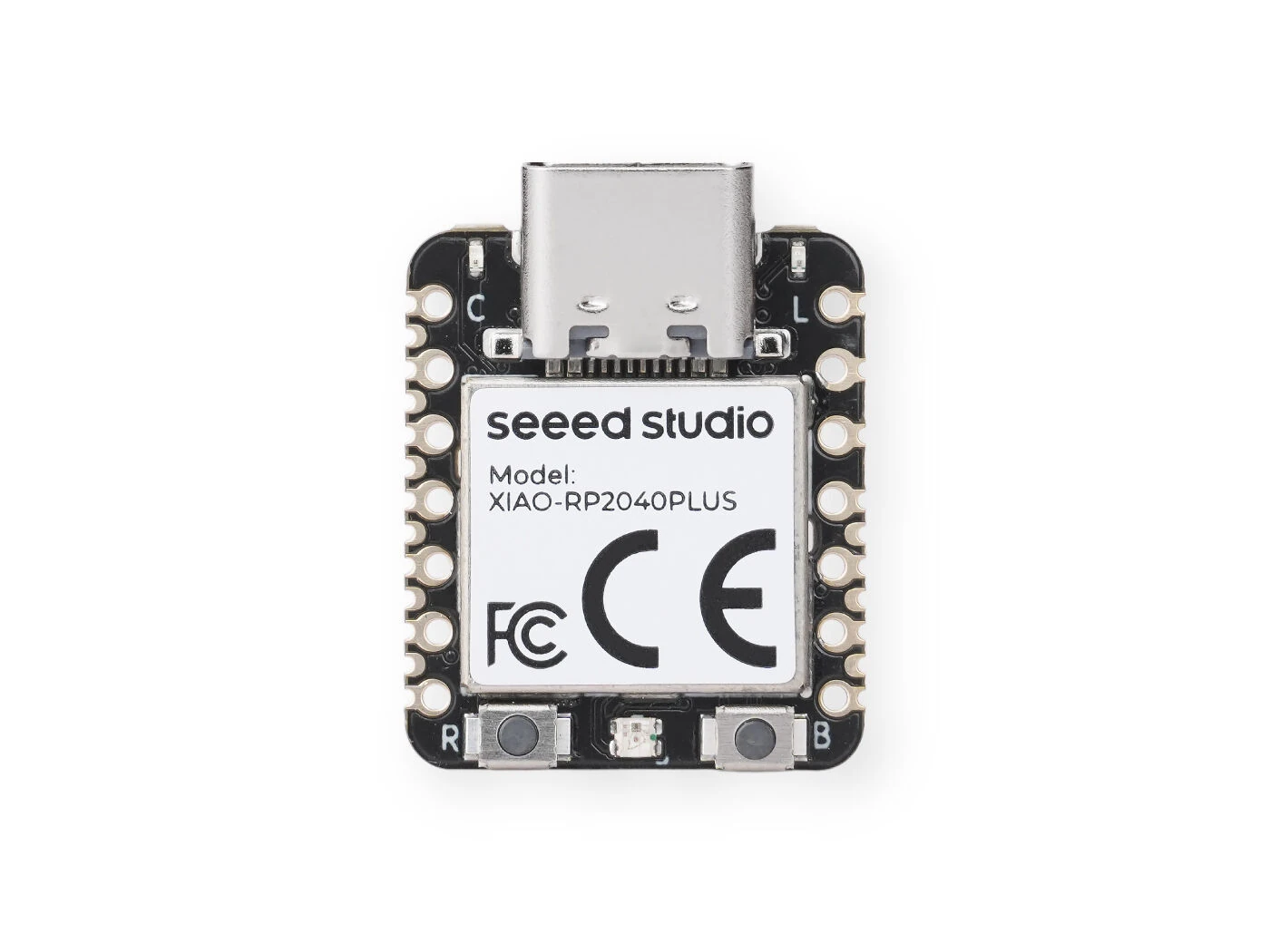

Seeed Studio XIAO RP2040 Plus Geliştirme Kartı

Seeed Studio XIAO RP2040 Plus Geliştirme Kartı

Seeed Studio XIAO RP2040 Plus, Raspberry Pi RP2040 mikrodenetleyicisini temel alan, kompakt boyutlarına rağmen geniş GPIO bağlantı seçenekleri ve entegre Li-ion pil yönetimi sunan gelişmiş bir mikrodenetleyici geliştirme kartıdır. XIAO serisinin küçük form faktörünü koruyan kart, özellikle IoT, giyilebilir teknoloji, bataryalı elektronik projeler, özel PCB tasarımları ve üretime hazır gömülü sistemler için geliştirilmiştir.

XIAO nRF52840 Plus, XIAO nRF52840 Sense Plus ve XIAO ESP32-S3 Plus modellerinin tasarım dilini sürdüren XIAO RP2040 Plus, standart XIAO form faktörüne ek olarak yeniden tasarlanmış castellated pin yapısı ve arka yüz pad yerleşimi sunar. Bu yapı, kartın özel PCB tasarımlarına ve farklı donanım sistemlerine daha kolay entegre edilmesini sağlar.

Üretici firma kaynakları için tıklayınız.

Raspberry Pi RP2040 İşlemci

XIAO RP2040 Plus, Raspberry Pi RP2040 çift çekirdekli ARM Cortex-M0+ mikrodenetleyici ile çalışır. 133 MHz'e kadar işlem frekansı ve 264 KB SRAM kapasitesi sayesinde kompakt mikrodenetleyici projelerinde yeterli işlem gücü sunar.

Kart üzerinde bulunan 2 MB dahili Flash bellek, uygulama yazılımının ve proje verilerinin saklanmasına olanak tanır.

RP2040'ın sunduğu PIO (Programmable I/O) state machine desteği sayesinde standart mikrodenetleyici çevre birimlerinin ötesinde özel ve yüksek hızlı giriş/çıkış uygulamaları geliştirilebilir.

29 GPIO ile Genişletilmiş Bağlantı İmkânı

XIAO RP2040 Plus'ın standart XIAO RP2040 modeline göre en önemli avantajlarından biri, artırılmış GPIO kaynaklarıdır.

29 GPIO pini, 26 dijital pin, 4 analog pin ve 26 PWM kanalı sunan Plus modeli; daha fazla sensör, buton, motor, LED, ekran ve diğer elektronik bileşenin aynı projede kullanılmasına olanak tanır.

Kart üzerinde ayrıca:

• 2x I²C
• 1x UART
• 1x SPI
• 26x PWM
• 4x Analog giriş
• 29x GPIO

arayüzü bulunmaktadır.

Bu geniş bağlantı seçenekleri sayesinde XIAO RP2040 Plus, çoklu sensör sistemleri, robotik uygulamalar, otomasyon projeleri ve özel elektronik tasarımlar için kullanılabilir.

Entegre Li-ion Pil Yönetimi

XIAO RP2040 Plus, standart XIAO RP2040 modelinden farklı olarak kart üzerinde entegre PMIC (Power Management IC) barındırır.

Entegre Li-ion pil yönetimi sayesinde batarya ile çalışan projelerin tasarlanması kolaylaşır. Bu özellik, özellikle giyilebilir elektronikler, taşınabilir IoT cihazları, kablosuz sensör sistemleri ve düşük güç tüketimli gömülü uygulamalar için avantaj sağlar.

Kart üzerinde bulunan Charge LED, pil şarj durumunun takip edilmesine yardımcı olur.

Kompakt XIAO Form Faktörü

Sadece 21 x 17.8 mm boyutlarındaki XIAO RP2040 Plus, küçük boyutlu elektronik projelerde alan tasarrufu sağlar.

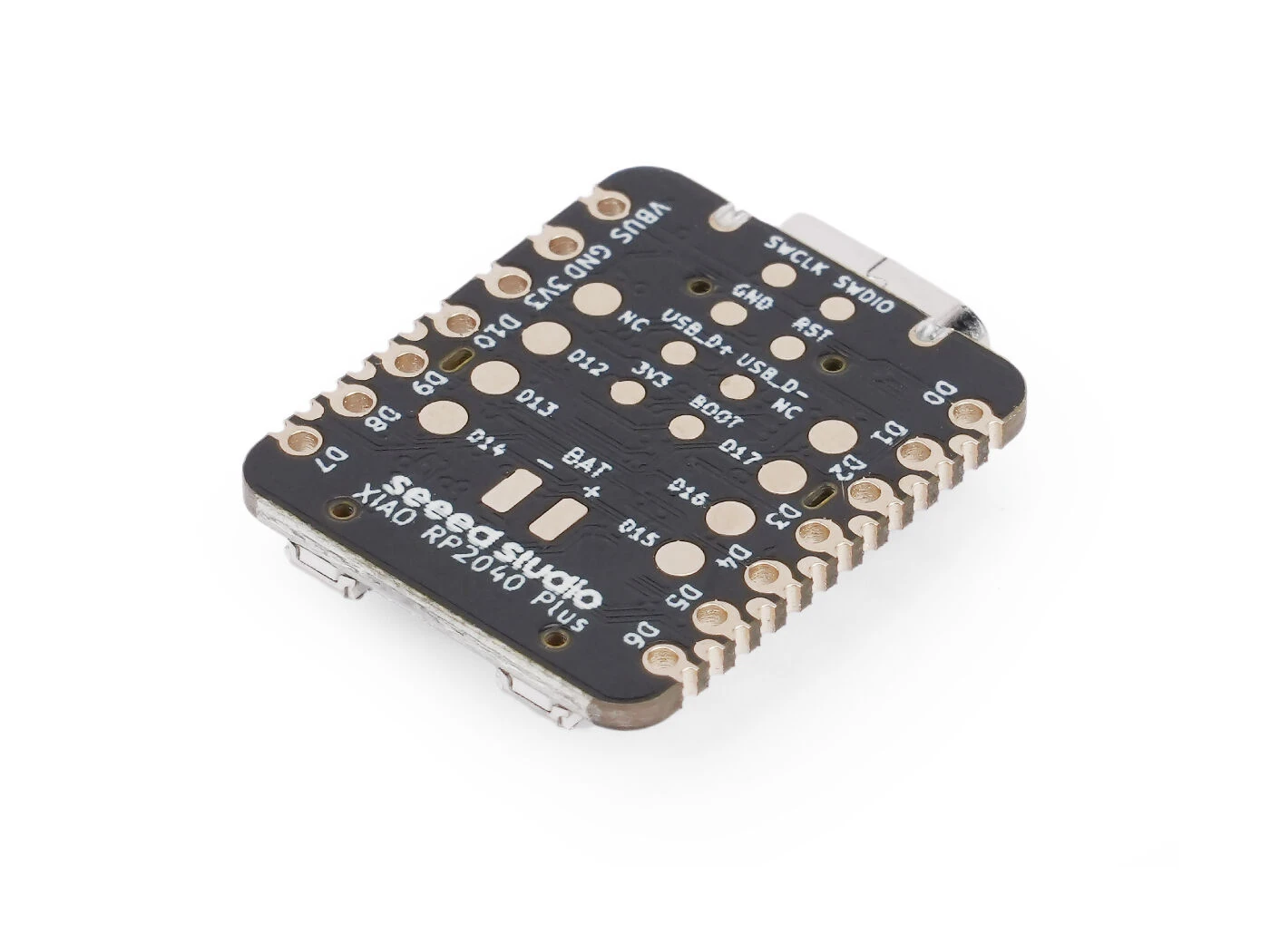

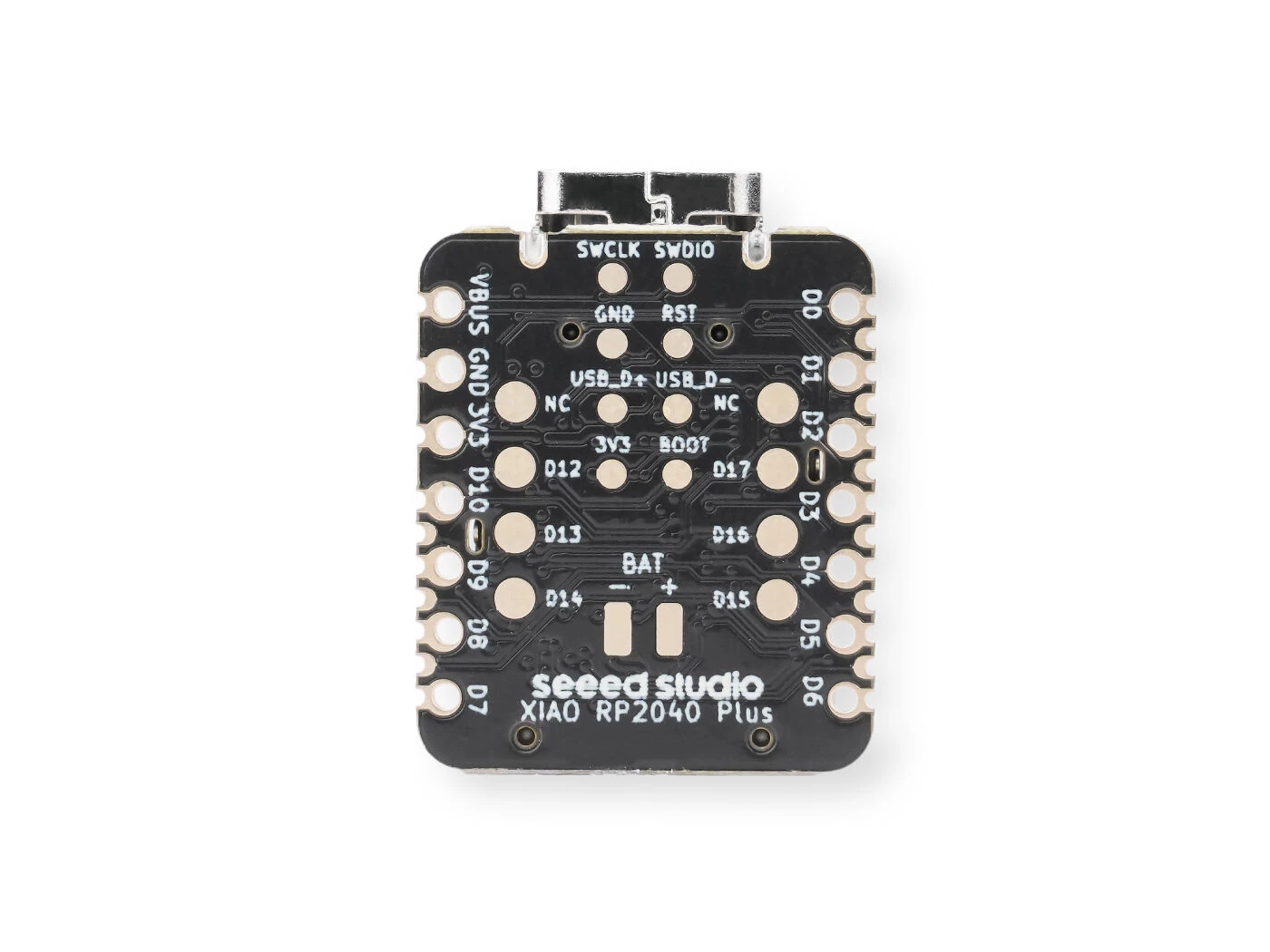

Standartlaştırılmış arka yüz pad yerleşimi ve castellated pin yapısı sayesinde kart, doğrudan özel PCB tasarımlarına entegre edilebilir. Bu özellik, prototip aşamasından özel PCBA ve seri üretim odaklı gömülü sistemlere geçişi kolaylaştırır.

Arduino, MicroPython ve CircuitPython Desteği

XIAO RP2040 Plus, farklı yazılım geliştirme ortamları ve programlama dilleriyle kullanılabilir.

Desteklenen platform ve yazılım ekosistemleri arasında:

• Arduino
• PlatformIO
• MicroPython
• CircuitPython
• TinyGo
• Rust
• Zephyr

bulunmaktadır.

Bu geniş yazılım desteği, hem başlangıç seviyesindeki elektronik projeler hem de ileri seviye gömülü sistem geliştirme çalışmaları için esnek bir geliştirme ortamı sunar.

XIAO RP2040 Plus Nerelerde Kullanılır?

Kompakt boyutu, geniş GPIO kaynakları ve entegre pil yönetimi sayesinde XIAO RP2040 Plus birçok farklı projede kullanılabilir.

Öne çıkan kullanım alanları:

• IoT (Nesnelerin İnterneti) projeleri
• Giyilebilir teknoloji ürünleri
• Batarya ile çalışan elektronik cihazlar
• Kablosuz sensör sistemleri
• Robotik projeler
• Akıllı ev uygulamaları
• Özel PCB ve PCBA tasarımları
• Taşınabilir elektronik cihazlar
• Prototipleme ve ürün geliştirme
• Üretime hazır gömülü sistemler
• Eğitim ve maker projeleri

XIAO RP2040 ve XIAO RP2040 Plus Farkı

XIAO RP2040 Plus, standart XIAO RP2040'ın temel özelliklerini korurken özellikle GPIO sayısı ve güç yönetimi açısından genişletilmiştir.

Özellik	XIAO RP2040	XIAO RP2040 Plus
Mikrodenetleyici	Raspberry Pi RP2040	Raspberry Pi RP2040
İşlemci	Çift çekirdekli Cortex-M0+, 133 MHz'e kadar	Çift çekirdekli Cortex-M0+, 133 MHz'e kadar
RAM	264 KB SRAM	264 KB SRAM
Flash	2 MB	2 MB
GPIO	14	29
Dijital Pin	11	26
Analog Pin	4	4
I²C	1	2
UART	1	1
SPI	1	1
PWM	11	26
Pil Yönetimi	Yok	Entegre PMIC
Boyut	21 x 17.8 mm	21 x 17.8 mm

Teknik Özellikler

Özellik	Seeed Studio XIAO RP2040 Plus
Mikrodenetleyici	Raspberry Pi RP2040
İşlemci	Çift çekirdekli ARM Cortex-M0+, 133 MHz'e kadar
RAM	264 KB SRAM
Flash Bellek	2 MB dahili Flash
GPIO	29
Dijital Pin	26
Analog Pin	4
I²C	2
UART	1
SPI	1
PWM	26
Pil Yönetimi	Entegre PMIC, Li-ion pil yönetimi
LED	1x User LED, 1x Charge LED, 1x RGB LED
Buton	1x Reset, 1x Boot
USB	USB Type-C
Çalışma Sıcaklığı	-20°C ~ 70°C
Boyut	21 x 17.8 mm
Yazılım Desteği	Arduino, PlatformIO, MicroPython, CircuitPython, TinyGo, Rust, Zephyr

Öne Çıkan Özellikler

• Raspberry Pi RP2040 çift çekirdekli mikrodenetleyici
• 133 MHz'e kadar işlem frekansı
• 264 KB SRAM
• 2 MB dahili Flash
• 29 GPIO ile genişletilmiş bağlantı seçenekleri
• 26 dijital pin ve 4 analog pin
• 26 PWM kanalı
• 2x I²C
• UART ve SPI desteği
• Entegre Li-ion pil yönetimi ve PMIC
• Kompakt 21 x 17.8 mm tasarım
• Castellated pin yapısı
• Standartlaştırılmış arka yüz pad yerleşimi
• RGB LED, kullanıcı LED'i ve şarj LED'i
• Reset ve Boot butonları
• Arduino, MicroPython ve CircuitPython desteği
• TinyGo, Rust ve Zephyr desteği
• IoT, giyilebilir teknoloji ve bataryalı projeler için uygun
• Özel PCB/PCBA tasarımlarına kolay entegrasyon
