Gelince Haber VerGSM3 click, dört bantlı bir 2G GSM/GPRS modülü olan SIM800H-BT'yi içeren eksiksiz bir dört bantlı GSM hücresel ağ iletişim çözümüdür. Bu modül GSM Faz 2/2+ uyumludur ve hücresel ağ ve iletişim için eksiksiz bir dizi seçeneğe sahiptir. Bir ağ durumu göstergesi, sıkışma tespiti, TCP/IP, UDP, FTP, PPP, HTTP, E-posta, MMS ve daha fazlasını içeren gömülü internet protokollerine sahiptir. Ayrıca, FM radyo arabirimi de dahil olmak üzere gelişmiş ses/ses işlevlerine sahiptir. GPRS çok yuvalı sınıf 12 uygulaması, toplamda 5 yuva açık olmak üzere 4 yukarı bağlantı ve 4 aşağı bağlantı yuvasına izin verir. Veri iletişim hızı, hem yukarı bağlantı hem de aşağı bağlantı bağlantısı için 85,6 kbps olarak derecelendirilmiştir. Bu modülün göze çarpan bir özelliği, Bluetooth 3.0+ EDR protokolü desteğidir.
GSM3 click, dört bantlı GSM/GPRS'yi destekleyerek dünya çapında kullanılmasına izin verir. Basit AT komut arabirimiyle çalıştırılan, kompakt boyutlu modülde paketlenmiş güçlü bir dizi işlev, bu tıklama kartını™ mobil İnternet terminalleri, otomatik sayaç okuma (AMR), uzaktan izleme dahil olmak üzere çok çeşitli M2M uygulamaları için eksiksiz bir çözüm haline getirir. hücresel ağ bağlantısına dayanan otomasyon ve kontrol (RMAC), gözetim ve güvenlik, yol fiyatlandırması, varlık takibi, kablosuz hizmet noktaları (POS) ve benzeri uygulamalar.

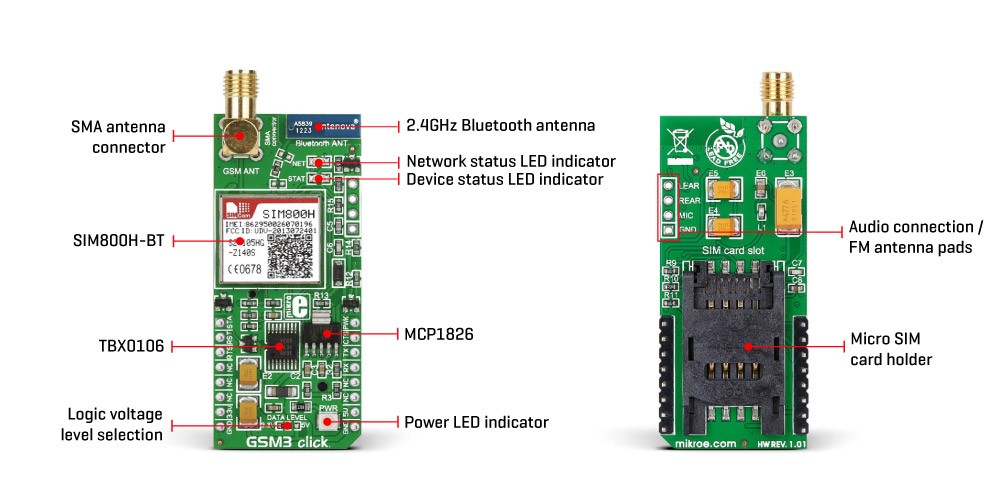

GSM3 click, SIMCom'dan kompakt, dört bantlı bir 2G GSM/GPRS modülü olan SIM800H-BT ile donatılmıştır. 850/900 MHz (2W TX gücü) frekanslarını ve 1800/1900 MHz (1W TX gücü) frekanslarını kapsar. GPRS multislot class 12 uyumlu, 4 download slot / 4 upload slotlu, toplamda 5 slotu destekleyen bir cihazdır. Bu modül, tıklama kartının ana bileşenidir ve anten anahtarlama bölümü, RF alıcı-verici bölümü (BT, FM ve GSM), bellek, güç yönetimi, analog bölüm (ses, ADC) ve en önemlisi - hücresel temel bant işlemcisi. Modül arayüzü, cihazı ve ağ durumunu, SIM kart arayüz hatlarını, UART arayüz hatlarını ve cihaz kontrol hatlarını bildirmek için kullanılan birkaç satırdan oluşur. Bu çizgiler, tıklama panosunun ilgili öğelerine yönlendirilir.
SIM800H-BT modülünün UART veriyolu seviye değiştiricinin bir tarafına, diğer tarafı (kaydırılmış) ise ilgili mikroBUS™ UART pinlerine (TX ve RX) bağlanır. Ancak SIM800H-BT modülü, donanım akış kontrol pinleri (CTS, RTS) dahil olmak üzere tam UART pin sayısı sunan geleneksel DCE cihazı (Veri İletişim Ekipmanı) olarak tasarlanmıştır. Bu pinler mikroBUS™ CS (RTS) ve INT pinine (CTS) yönlendirilir ve donanım akış kontrolü etkinleştirildiğinde kullanılır.
Ağ durumunu belirtmek için NET olarak etiketlenmiş kırmızı bir LED kullanılır. Ağ durumu, aşağıdaki model kullanılarak NET LED'i ile gösterilir:
Cihaz durumunu belirtmek için STAT olarak etiketlenmiş sarı bir LED kullanılır. Yandığında, cihaz çalışır durumdadır. Ayrıca dahili modül başlatma işleminin bittiğini ve modülün çalışmaya hazır olduğunu belirtir. LED'lere yeterli güç sağlamak için her ikisi de NPN BJ transistör aracılığıyla sürülür. Modülün STAT pini ayrıca mikroBUS™'ın AN pinine yönlendirilerek, ana MCU tarafından durumun izlenmesi sağlanır.
