Gelince Haber VerGSM2 click, GSM/GPRS Quectel M95'i içeren kompakt bir dört bantlı GSM hücresel ağ iletişim çözümüdür. Bu modül, ağ durumu göstergesi, sıkışma algılaması, TCP/IP, UDP, FTP, PPP, HTTP, SMTP, tam GPRS çok kanallı sınıf 12 uygulaması dahil olmak üzere gömülü internet protokolleri gibi hücresel ağ ve iletişim için eksiksiz bir seçenek seti içerir. , GSM Phase 2/2+ ve daha fazlasıyla tamamen uyumludur. Veri iletişim hızı, hem yukarı bağlantı hem de aşağı bağlantı için 85,6 kbps'ye kadar derecelendirilmiştir. Bu modül, yerleşik 3,5 mm kulaklık konektörü üzerinden sesli iletişim sağlayan yüksek kaliteli entegre ses arabirimi sunar.
GSM2 click, dört bantlı GSM/GPRS'yi destekleyerek dünya çapında kullanılmasına izin verir. UART veri yolu üzerinden basit AT komut arabirimi tarafından yönetilen, kompakt boyutlu modülde paketlenmiş çok çeşitli iletişim protokolleri ve bağlantı seçenekleri, bu click board™'u mobil İnternet terminalleri gibi çok çeşitli M2M uygulamaları için eksiksiz bir çözüm haline getirir. , otomatik sayaç okuma (AMR), uzaktan izleme otomasyonu ve kontrolü (RMAC), gözetim ve güvenlik, yol fiyatlandırması, varlık takibi, kablosuz hizmet noktaları (POS) ve hücresel ağ bağlantısına dayanan benzer uygulamalar.

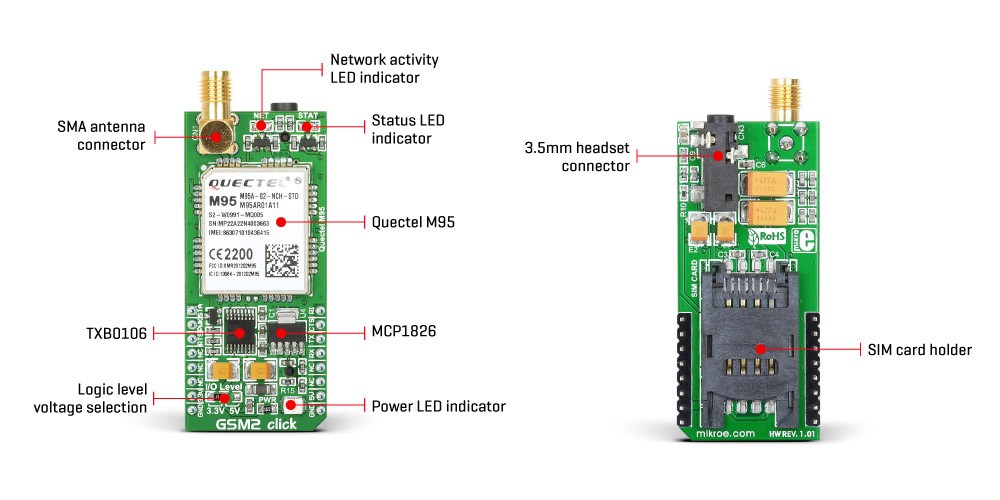

GSM2 click, Quectel'in kompakt, dört bantlı bir GSM/GPRS modülü olan M95 ile donatılmıştır. 2W'a kadar 850/900 MHz frekanslarını ve 1W'a kadar iletim gücü ile 1800/1900 MHz frekanslarını kapsar. M95 modülü aynı zamanda eCall EU Direktifi ile de uyumludur. Bu modül, tıklama kartının ana bileşenidir ve anten anahtarlama bölümü, RF alıcı-verici bölümü, bellek, güç yönetimi ve en önemlisi hücresel ana bant işlemcisi gibi bir dizi dahili blok veya bölümden oluşur. Modül arayüzü, cihazı ve ağ durumunu, SIM kart arayüz hatlarını, UART arayüz hatlarını ve cihaz kontrol hatlarını bildirmek için kullanılan birkaç satırdan oluşur. Bu hatlar, Click board™'un ilgili öğelerine yönlendirilir.
M95 modülü, temiz ve istikrarlı bir güç kaynağı ile çalıştırılmalıdır. Modülün düzgün çalışması için gereken voltaj yaklaşık 4 V'tur ve bu voltaj, Microchip'ten bir 1A düşük düşme çıkışı (LDO) regülatörü olan MCP1826 aracılığıyla 5V mikroBUS™ rayından türetilir. M95 düşük güçlü bir cihaz olmasına rağmen, genel olarak hücresel ağ modülleri yüksek güç tüketimiyle ünlüdür, bu nedenle 1A LDO'nun kullanılması gerekiyordu.
M95'in dijital bölümleri dahili olarak 2,8 V ile beslenir, bu nedenle ana MCU'yu modüle bağlayan iletişim veri yolu hatlarının şartlandırılması gerekir. M95, dahili LDO'sundan 2,8 V çıkış verir ve Texas Instruments'tan TXB0106'nın bir tarafı için gerekli referans voltajı, 6 bit çift yönlü seviye kaydırma ve otomatik yön algılamalı voltaj tercümanı sağlar. Seviye değiştiricinin diğer tarafı için referans voltajı, G/Ç Seviyesi olarak etiketlenmiş yerleşik SMD jumper'ından alınır. Bu jumper, kullanılan MCU tipine ve mantığına bağlı olarak mikroBUS™'tan 3,3V ile 5V arasında seçim yapmak için kullanılır voltaj seviyesi gereksinimleri.
UART arabirimi, 300 bps'den 115,2 kbps'ye kadar baud hızlarını ve 115,2 kbps'ye kadar otomatik baud hızı algılamayı destekler. Otomatik baud hızı algılama modu varsayılan olarak ayarlanmıştır. M95 modülünün UART veriyolu seviye değiştiricinin bir tarafına, diğer tarafı (kaydırılmış) ise ilgili mikroBUS™ UART pinlerine (TX ve RX) bağlıdır. Ancak M95 modülü, donanım akış kontrol pinleri (CTS, RTS) dahil olmak üzere tam UART pin sayısını sunan geleneksel DCE cihazı (Veri İletişim Ekipmanı) olarak tasarlanmıştır. Bu pinler mikroBUS™ CS (RTS) ve INT pinine (CTS) yönlendirilir ve donanım akış kontrolüne ihtiyaç duyulursa MCU yazılımında kullanılabilir. RI pini çalan göstergedir ve mikroBUS™ PWM pinine yönlendirilir.
Ağ durumunu belirtmek için NET olarak etiketlenmiş kırmızı bir LED kullanılır. Ağ durumu, aşağıdaki model kullanılarak NET LED'i ile gösterilir:
