GSM click, Telit'in kompakt, dört bantlı bir GSM/GPRS modülü olan GL865-QUAD ile donatılmıştır. 850/900/1800/1900 MHz frekanslarını kapsar. GL865-QUAD modülü, GSM/GPRS protokol yığını 3GPP Sürüm 4 uyumludur ve ayrıca eCall AB Direktifi ile de uyumludur. Bu modül, Click board™'un ana bileşenidir ve anten anahtarlama bölümü, RF alıcı-verici bölümü, bellek, güç yönetimi ve en önemlisi hücresel ana bant işlemcisi gibi bir dizi dahili blok veya bölümden oluşur. Modül arayüzü, cihazı ve ağ durumunu, SIM kart arayüz hatlarını, UART arayüz hatlarını ve cihaz kontrol hatlarını bildirmek için kullanılan birkaç satırdan oluşur. Bu hatlar, Click board™'un ilgili öğelerine yönlendirilir.

GL865-QUAD modülü, temiz ve istikrarlı bir güç kaynağı ile çalıştırılmalıdır. Modülün düzgün çalışması için gereken voltaj, 3.3V mikroBUS™ rayından alınır ve birkaç kondansatör ve bir ferrit yataktan oluşan filtreleme ağı tarafından filtrelenir.

GL865-QUAD'in dijital bölümleri dahili olarak 2,8 V ile beslenir, bu nedenle ana MCU'yu modüle bağlayan iletişim veri yolu hatlarının şartlandırılması gerekir. GL865-QUAD, dahili LDO'sundan 2,8 V çıkış verir ve Texas Instruments'tan 6 bitlik çift yönlü seviye kaydırma ve otomatik yön algılamalı gerilim tercümanı olan TXB0106'nın bir tarafı için gerekli referans gerilimini sağlar. Seviye değiştiricinin diğer tarafı için referans voltajı, G/Ç Seviyesi olarak etiketlenmiş yerleşik SMD jumper'ından alınır. Bu jumper, kullanılan MCU tipine ve mantığına bağlı olarak mikroBUS™'tan 3,3V ile 5V arasında seçim yapmak için kullanılır voltaj seviyesi gereksinimleri.

UART arabirimi, 300 bps'den 115,2 kbps'ye kadar baud hızlarını ve 115,2 kbps'ye kadar otomatik baud hızı algılamayı destekler. GL865-QUAD modülünün UART veriyolu seviye değiştiricinin bir tarafına, diğer tarafı (kaydırılmış) ise ilgili mikroBUS™ UART pinlerine (TX ve RX) bağlanır. Ancak GL865-QUAD modülü, donanım akış kontrol pinleri (CTS, RTS) dahil olmak üzere tam UART pin sayısı sunan geleneksel DCE cihazı (Veri İletişim Ekipmanı) olarak tasarlanmıştır. Bu pinler mikroBUS™ CS (RTS) ve INT pinine (CTS) yönlendirilir ve donanım akış kontrolüne ihtiyaç duyulursa MCU yazılımında kullanılabilir.

Cihaz durumunu belirtmek için STAT olarak etiketlenmiş sarı bir LED kullanılır. Cihaz durumu, aşağıdaki model kullanılarak STAT LED'i ile gösterilir:

• Kalıcı Olarak KAPALI: Cihazın gücü kesiliyor
• Döngüsel olarak 500ms için yüksek, 500ms için düşük: Ağ arama / Kayıtlı değil / Güç kapalı
• Döngüsel olarak 300ms için yüksek, 2,7s için düşük: Ağda kayıtlı
• Her zaman yüksek: Etkin çağrı

SIM kart varlığını belirtmek için modülün GPIO pinlerinden birinde TXD olarak etiketlenmiş kırmızı bir LED kullanılır. GL865-QUAD özel bir SIMIN pini sağlamadığından, bu LED aslında GPIO 1 pinine bağlıdır. GPIO pinlerinin yapılandırılmasını gerektirebilir, ancak sağlanan tıklama kitaplığı, modülü düzgün bir şekilde başlatan ve GSM tıklaması ile kolay iletişim sağlayan işlevler sunar. Ayrıca sağlanan uygulama örneği, kullanımlarını gösterir ve özel geliştirme için referans olarak kullanılabilir. LED'lere yeterli güç sağlamak için her ikisi de NPN BJ transistör aracılığıyla sürülür.

ÖZELLİKLER

• Tip 2G GPRS,GSM/LTE
• Uygulamalar Telit GL865-QUAD IC ile GSM klik mobil cihazlar için idealdir.
• Yerleşik modüller Telit GL865-QUAD GSM/GPRS
• Dünya Çapında Radyo Bölgesi

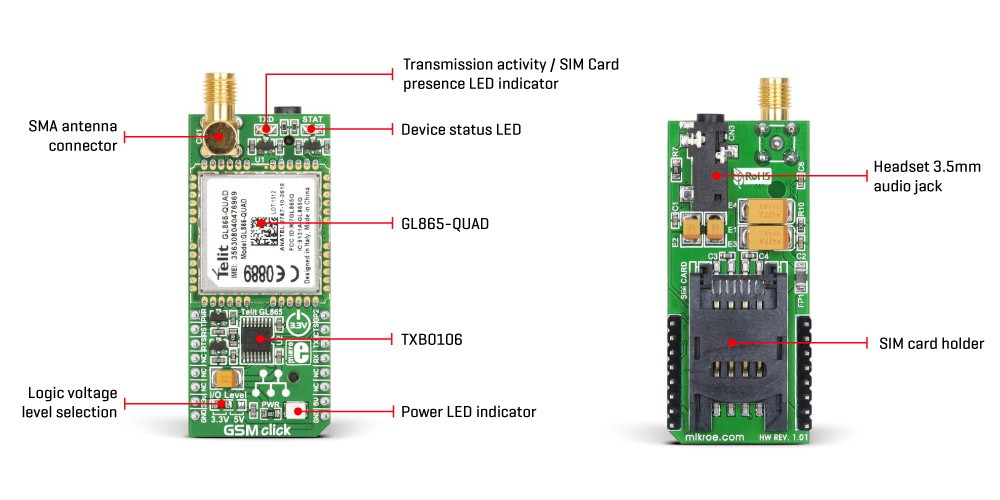

• Temel Özellikler Yerleşik anten konnektörünün yanı sıra 3,5 mm dört kutuplu kulaklık/mikrofon jakı. Kartın alt tarafında entegre SIM kart yuvası.
• Arayüz UART
• Uyumluluk mikroBUS
• Klik tahta boyutu L (57,15 x 25,4 mm)
• Giriş Voltajı 3,3V veya 5V
