MCP25625 Click CAN Bus Modülü

MCP25625 Click – CAN Bus Controller ve Transceiver Modülü

MCP25625 Click, Microchip tarafından geliştirilen MCP25625 CAN controller ve entegre transceiver içeren, mikroBUS™ uyumlu bir geliştirme kartıdır. Otomotiv ve endüstriyel uygulamalarda kullanılan CAN Bus (Controller Area Network) haberleşmesi için tasarlanan modül, 1 Mbps'ye kadar yüksek hızlı CAN iletişimi sağlayabilir.

Mikrodenetleyici projelerine CAN haberleşme özelliği kazandırmak isteyen geliştiriciler için pratik bir çözüm sunan MCP25625 Click, hedef mikrodenetleyici ile SPI arayüzü üzerinden haberleşir. Kart üzerindeki ek bağlantılar sayesinde mikrodenetleyicinin CAN haberleşme işlemleri üzerindeki yükünü azaltmaya yardımcı olan çeşitli kontrol ve durum sinyallerine de erişilebilir.

MCP25625 Click Özellikleri

• Microchip MCP25625 CAN controller ve transceiver
• 1 Mbps'ye kadar yüksek hızlı CAN haberleşmesi
• CAN Bus uygulamaları için uygun yapı
• SPI haberleşme arayüzü
• mikroBUS™ uyumlu
• RS232 tipi CAN bağlantı portu
• CANH ve CANL hatlarına doğrudan erişim
• 3.3V ve 5V lojik seviye desteği
• Clock Output, Request To Send (RTS), Interrupt, Standby ve Reset gibi ek sinyaller
• Mikrodenetleyici tabanlı otomotiv ve endüstriyel projelerde kullanım
• Tüm 16 mikroBUS™ pini bağlantılıdır

CAN Bus Haberleşmesi

CAN Bus, özellikle otomotiv elektroniği, endüstriyel otomasyon, robotik sistemler ve gömülü sistemlerde cihazlar arasında güvenilir veri iletişimi sağlamak için kullanılan bir haberleşme protokolüdür.

MCP25625 Click, CAN controller ile CAN transceiver işlevlerini tek bir modül üzerinde bir araya getirerek mikrodenetleyici projelerine CAN haberleşme desteğinin kolayca eklenmesini sağlar. 1 Mbps'ye kadar veri iletişim hızı, yüksek hızlı CAN uygulamaları için kullanım imkânı sunar.

SPI Arayüzü ve Mikrodenetleyici Bağlantısı

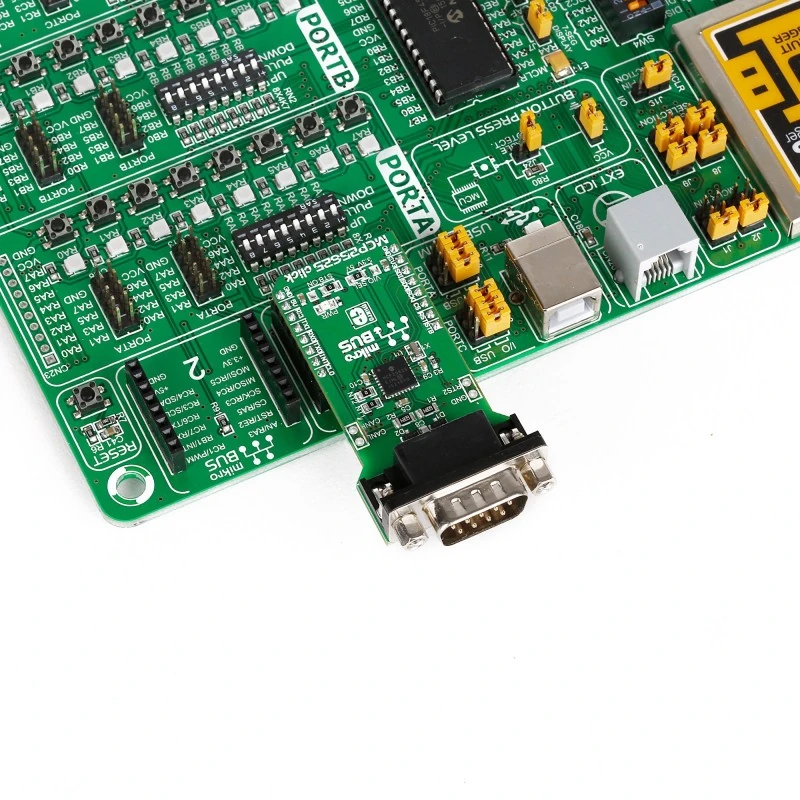

MCP25625 Click, hedef mikrodenetleyiciyle SPI arayüzü üzerinden iletişim kurar. Kart üzerindeki tüm 16 mikroBUS™ pini bağlantılı olduğundan, yalnızca temel SPI iletişiminin yanı sıra çeşitli ek kontrol ve durum sinyallerine de erişilebilir.

Kart üzerinde bulunan Interrupt, Reset, Standby, Request To Send ve Clock Output gibi bağlantılar, geliştiricilere uygulamaya göre daha esnek bir CAN haberleşme altyapısı oluşturma imkânı verir.

CANH ve CANL Bağlantıları

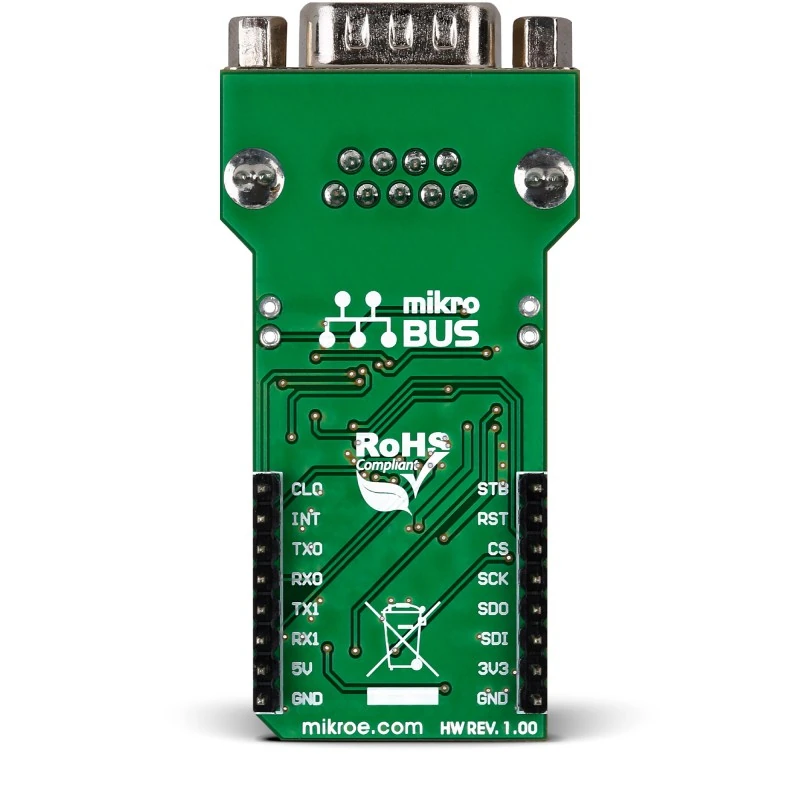

CAN haberleşmesinde kullanılan CANH ve CANL hatlarına kartın sağ kenarında bulunan pinler üzerinden doğrudan erişilebilir. Ayrıca kart üzerinde CAN haberleşmesi için kullanılabilecek bir bağlantı portu bulunur.

Bu yapı, MCP25625 Click'in farklı CAN Bus bağlantı senaryolarında kullanılmasını kolaylaştırır.

3.3V ve 5V Lojik Seviye Desteği

MCP25625 Click, 3.3V veya 5V lojik seviyeleriyle çalışabilecek şekilde tasarlanmıştır. Bu sayede farklı çalışma gerilimlerine sahip mikrodenetleyici ve geliştirme platformlarıyla daha geniş bir kullanım alanı sunar.

MCP25625 Click Nerelerde Kullanılır?

MCP25625 Click aşağıdaki uygulamalarda kullanılabilir:

• Otomotiv elektronik sistemleri
• CAN Bus tabanlı haberleşme projeleri
• Endüstriyel otomasyon
• Robotik uygulamalar
• Gömülü sistemler
• Mikrodenetleyici projeleri
• Sensör ve kontrol sistemleri
• Araç içi elektronik haberleşme
• CAN ağ geçidi ve veri toplama uygulamaları
• Eğitim ve prototipleme projeleri

Teknik Özellikler

Özellik	Değer
Ana Entegre	Microchip MCP25625
Haberleşme Protokolü	CAN Bus
Maksimum CAN Hızı	1 Mbps
Mikrodenetleyici Arayüzü	SPI
Kart Arayüzü	mikroBUS™
Lojik Seviye	3.3V / 5V
CAN Hatları	CANH / CANL
Ek Sinyaller	Interrupt, Reset, Standby, RTS, Clock Output
CAN Transceiver	Entegre
Bağlantı	RS232 tipi port + CANH/CANL pinleri

Sık Sorulan Sorular

MCP25625 Click nedir?

MCP25625 Click, Microchip MCP25625 entegresini kullanan, CAN controller ve transceiver özelliklerini bir arada sunan mikroBUS™ uyumlu CAN Bus geliştirme modülüdür.

MCP25625 Click hangi haberleşme arayüzünü kullanır?

Modül, hedef mikrodenetleyici ile SPI arayüzü üzerinden haberleşir.

MCP25625 Click maksimum kaç Mbps CAN hızını destekler?

MCP25625 Click, 1 Mbps'ye kadar CAN haberleşme hızını destekler.

MCP25625 Click 3.3V ile çalışır mı?

Evet. MCP25625 Click 3.3V ve 5V lojik seviyelerini destekler.

MCP25625 Click hangi projelerde kullanılabilir?

Otomotiv, endüstriyel otomasyon, robotik, gömülü sistemler ve CAN Bus haberleşmesi gerektiren mikrodenetleyici projelerinde kullanılabilir.
