Luckfox Lyra Pi A Linux Geliştirme Kartı (8GB eMMC / Wireless)

Luckfox Lyra Pi A W 8GB eMMC Wi-Fi 6 Linux Geliştirme Kartı

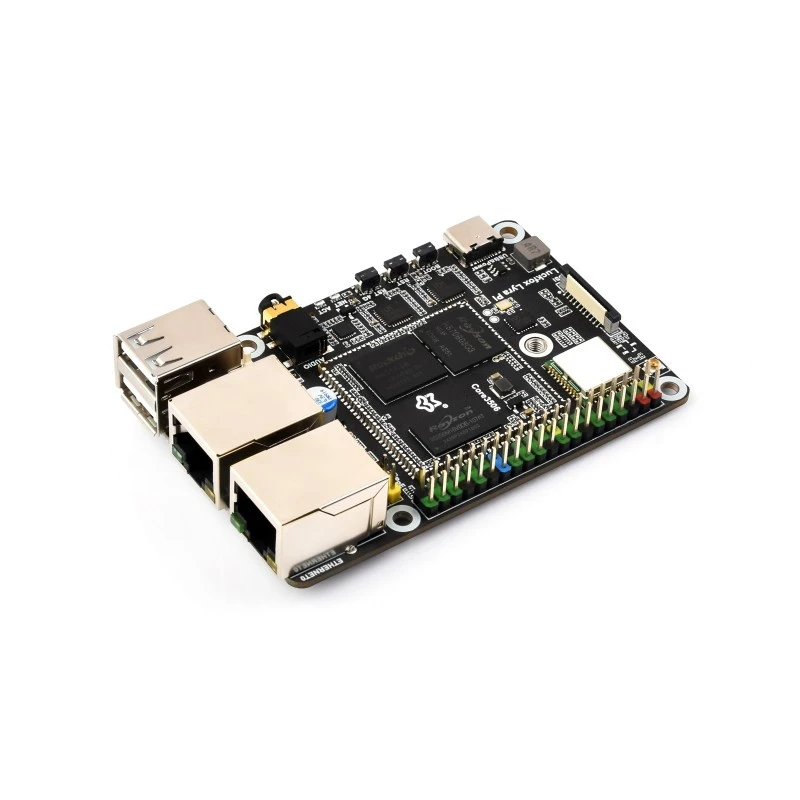

Luckfox Lyra Pi A W, Luckfox Core3506 tabanlı, kompakt ve güçlü bir Linux mikro geliştirme kartıdır. Üç çekirdekli ARM Cortex-A7 işlemci ve ARM Cortex-M0 mimarisini bir araya getiren kart, gömülü Linux, IoT, otomasyon, akıllı cihaz ve endüstriyel uygulamalar için kapsamlı bir geliştirme platformu sunar.

Kart üzerinde 512 MB DDR3L RAM, 8 GB eMMC depolama, 2.4 GHz Wi-Fi 6, Bluetooth 5.2/BLE, çift 100M Ethernet, MIPI DSI, USB ve çok sayıda GPIO bağlantısı bulunur.

Luckfox Lyra Pi A W'nin en önemli özelliklerinden biri, Rockchip Matrix IO tasarımıdır. Bu yapı sayesinde GPIO pinleri üzerinde 98 farklı fonksiyon sinyali çoklayılabilir ve PWM, UART, I2C, SPI, I2S gibi farklı arabirimler uygulamaya göre esnek şekilde yapılandırılabilir.

Önemli: Bu ürün Luckfox Lyra Pi A W varyantıdır. 8 GB eMMC depolama ve Wi-Fi/Bluetooth modülü dahildir. SIM7600G-H-M.2 4G modülü ayrı olarak sunulur ve standart karta dahil değildir.

Güçlü ve Verimli ARM İşlemci

Luckfox Lyra Pi A W üzerinde Rockchip RK3506B tabanlı Core3506 platformu bulunur.

İşlemci mimarisi:

• 3× ARM Cortex-A7
• 1× ARM Cortex-M0
• Cortex-A7 çekirdeklerinde 1.2 GHz'e kadar çalışma frekansı
• 512 MB DDR3L RAM

Bu heterojen işlemci yapısı, Linux işletim sistemi üzerinde çalışan uygulamalar ile düşük seviyeli kontrol işlemlerinin aynı platformda gerçekleştirilmesine olanak tanır.

8 GB eMMC Dahili Depolama

Luckfox Lyra Pi A W, standart olarak 8 GB eMMC depolama ile gelir.

eMMC depolama; işletim sistemi, uygulamalar ve kullanıcı verilerinin kart üzerinde daha kompakt bir şekilde saklanmasına olanak sağlar.

Ayrıca kart üzerinde TF kart yuvası bulunmaz; TF kart yuvası Luckfox Lyra Pi B/B W varyantlarında kullanılmaktadır.

Dahili Wi-Fi 6 ve Bluetooth 5.2

Luckfox Lyra Pi A W, kablosuz bağlantı özelliklerini kart üzerinde dahili olarak sunar:

• 2.4 GHz Wi-Fi 6
• Bluetooth 5.2
• Bluetooth Low Energy (BLE)

Kablosuz bağlantı desteği sayesinde ek bir kablosuz adaptöre ihtiyaç duymadan IoT, akıllı cihaz ve ağ bağlantılı gömülü sistem uygulamaları geliştirilebilir.

4G LTE Desteği

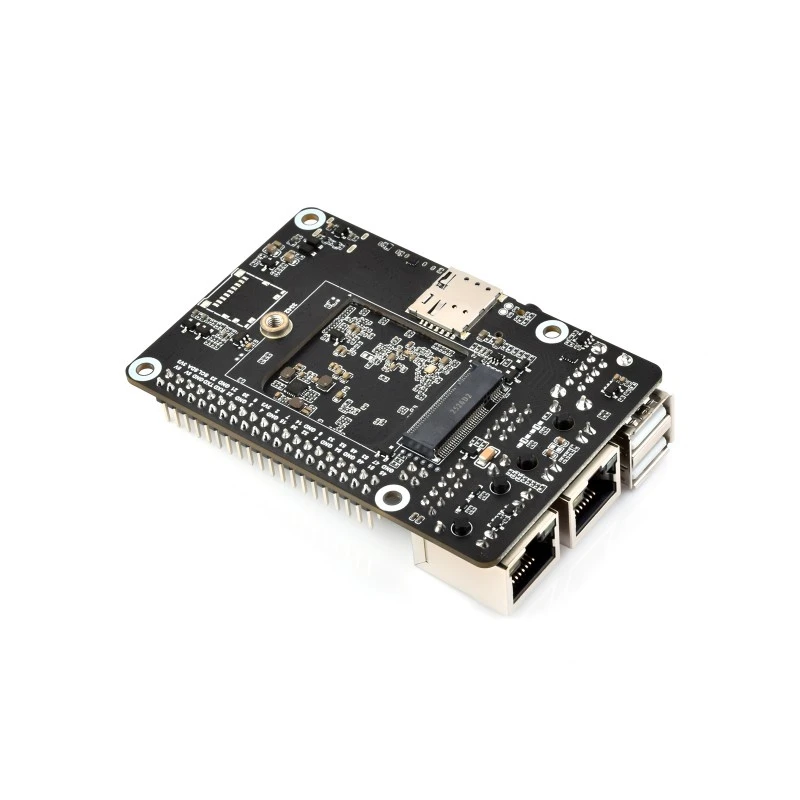

Kart üzerinde M.2 yuvası bulunur ve uyumlu SIM7600G-H-M.2 modülü ile 4G LTE bağlantısı kullanılabilir.

SIM7600G-H-M.2 modülü LTE Cat 4 bağlantı desteği sunar ve LTE-TDD, LTE-FDD, HSPA+, GSM, GPRS ve EDGE gibi haberleşme modlarını destekler.

Not: SIM7600G-H-M.2 4G modülü ürünle birlikte standart olarak gelmez. Ayrı olarak temin edilmelidir.

Çift 100M Ethernet

Luckfox Lyra Pi A W üzerinde iki adet RJ45 100M Ethernet portu bulunur.

Portlardan biri aynı zamanda PoE desteği sunar. Uyumlu bir PoE switch ve bağlantı altyapısı kullanılarak ağ kablosu üzerinden güç beslemesi gerçekleştirilebilir.

Kart üzerinde PoE modülü için ayrıca bir PoE module header bulunur. PoE modülü ürün içeriğine dahil değildir.

MIPI DSI 2-Lane Ekran Desteği

Kart üzerinde 2-lane MIPI DSI ekran arayüzü bulunur.

MIPI DSI arayüzü sayesinde uyumlu ekranlar doğrudan karta bağlanabilir. Sistem, 1280 × 1280 çözünürlüğe kadar 60 Hz ekranları destekler. Waveshare'ın örnek görüntüsündeki ekran çözünürlüğü 800 × 1280'dir.

Bu özellik sayesinde Luckfox Lyra Pi A W; dokunmatik HMI, kontrol paneli, bilgi ekranı ve gömülü GUI uygulamalarında kullanılabilir.

Rockchip Matrix IO ile Esnek GPIO Yapısı

Kartın GPIO sistemi, Rockchip Matrix IO mimarisini kullanır.

Bu tasarım:

• 98 çoklanabilir fonksiyon sinyali
• PWM
• UART
• I2C
• SPI
• I2S
• Diğer çevre birimi fonksiyonları

için esnek pin yapılandırması sağlar.

Kart üzerinde ayrıca 23× Rockchip Matrix IO + 5× GPIO olmak üzere toplam 28 GPIO bağlantısı bulunur.

Raspberry Pi HAT Uyumluluğu

Kart üzerinde 40-pin GPIO header bulunur ve bazı Raspberry Pi HAT aksesuarlarıyla uyumluluk sunar.

Bu özellik, Raspberry Pi ekosistemindeki belirli genişleme kartlarının Luckfox Lyra Pi üzerinde değerlendirilmesini kolaylaştırır. Ancak HAT uyumluluğu kullanılan aksesuarın pin ve yazılım gereksinimlerine göre ayrıca kontrol edilmelidir.

USB ve Genişleme Bağlantıları

Luckfox Lyra Pi A W üzerinde:

• 1× USB Type-C OTG 2.0
• USB HUB üzerinden genişletilmiş USB Host bağlantıları
• 2× USB-A Host
• 1× MX1.25 4-pin USB header

bulunur.

MX1.25 USB bağlantısı, DIP switch aracılığıyla USB-A Host arayüzüne veya uyumlu LCD ekranın güç bağlantısına yönlendirilebilir. M.2 yuvasına 4G modülü bağlandığında ilgili USB sinyali 4G modülüne yönlendirilebilir.

Ses Giriş ve Çıkışı

Kart üzerinde 3.5 mm kulaklık/mikrofon bağlantısı bulunur.

Tek kanallı ses girişi veya ses çıkışı desteklenerek sesli kullanıcı arayüzleri ve farklı multimedya uygulamalarında kullanılabilir.

Programlama ve Kontrol

USB Type-C OTG0 bağlantısı, cihazın güç beslemesi ve programlanması için kullanılabilir.

Kart üzerinde ayrıca:

• BOOT butonu
• RESET butonu
• 4G RESET butonu
• 4G NET LED
• USER LED

bulunur.

BOOT butonu, cihaz açılırken veya resetlenirken kullanılarak indirme/programlama moduna geçiş yapılmasını sağlar.

Teknik Özellikler

Özellik	Değer
Ürün	Luckfox Lyra Pi A W
Platform	Luckfox Core3506
Ana Çip	Rockchip RK3506B
CPU	3× ARM Cortex-A7 + ARM Cortex-M0
Cortex-A7 Frekansı	1.2 GHz'e kadar
RAM	512 MB DDR3L
Dahili Depolama	8 GB eMMC
Wi-Fi	2.4 GHz Wi-Fi 6
Bluetooth	Bluetooth 5.2 / BLE
Ethernet	2× RJ45 100M
PoE	1× Ethernet üzerinden destek
USB	1× USB Type-C OTG 2.0
USB Host	2× USB-A + MX1.25 USB bağlantısı
Ekran	MIPI DSI 2-lane
Maks. Ekran Çözünürlüğü	1280 × 1280 @ 60 Hz
GPIO	23× Matrix IO + 5× GPIO
Matrix IO	98 çoklanabilir fonksiyon
GPIO Fonksiyonları	PWM / UART / I2C / SPI / I2S vb.
GPIO Header	40-pin
4G	M.2 üzerinden SIM7600G-H-M.2
SIM	SIM kart yuvası
Ses	3.5 mm kulaklık/mikrofon
PoE Header	Var
TF Kart	Bu varyantta yok
Programlama	USB Type-C
BOOT	Var
RESET	Var
4G RESET	Var
Kullanım	Linux / IoT / HMI / Otomasyon / Gömülü Sistem

Kullanım Alanları

Luckfox Lyra Pi A W, kompakt boyutuna rağmen sunduğu bağlantı seçenekleri sayesinde çok çeşitli projelerde kullanılabilir:

• IoT gateway uygulamaları
• Endüstriyel otomasyon
• HMI ve dokunmatik kontrol panelleri
• Akıllı ev sistemleri
• Linux tabanlı gömülü sistemler
• 4G bağlantılı IoT cihazları
• Kablosuz haberleşme projeleri
• Ağ geçidi (gateway) uygulamaları
• Veri toplama sistemleri
• Uzaktan izleme ve kontrol
• Raspberry Pi HAT tabanlı projeler
• Taşınabilir ve özel gömülü cihazlar
• Eğitim ve prototipleme

Kutu İçeriği

Luckfox Lyra Pi A W için standart kutu içeriği:

• 1× Luckfox Lyra Pi A W
• 1× IPX 2.4G 2 dBi anten
• 1× 4G modül montaj vidası

SIM7600G-H-M.2 4G modülü ve 4G anteni standart kutu içeriğine dahil değildir.
