Jetson Nano için SIM7600G-H 4G/3G/2G/GNSS Modül

Jetson Nano 4G/3G/2G İletişim ve GNSS Konumlandırma Modülü

Bu Jetson Nano 4G/3G/2G iletişim ve GNSS modülü, global LTE CAT4 desteği ile 150 Mbps’e kadar veri indirme hızı sağlar ve oldukça düşük güç tüketimi sunar.

Modülü sadece Jetson Nano Developer Kit üzerine takarak; 4G yüksek hızlı bağlantı, kablosuz iletişim, uzaktan video izleme, telefon görüşmesi yapma, SMS gönderme, küresel konumlandırma (GPS) gibi işlevleri kolayca etkinleştirebilirsiniz.

Samm Market farkıyla: Uygun fiyat, kaliteli ürün ve ürün garantisi ile güvenle kullanabilirsiniz.

Özellikler

• 40PIN GPIO genişletme başlığı: Jetson Nano ile bağlantı için

• Dial-up, telefon görüşmesi, SMS, e-posta, TCP, UDP, DTMF, HTTP, FTP destekler

• Konumlandırma desteği: GPS, BeiDou, GLONASS ve LBS baz istasyonu

• Dahili USB arayüzü: AT komutlarını test etme, GPS konum verilerini alma vb.

• Breakout UART kontrol pinleri: Arduino/STM32 gibi host kartlara bağlantı için

• SIM kart yuvası: 1.8V / 3V SIM kart desteği

• Dahili 3.5 mm ses jakı: Kulaklık ve mikrofon desteği ile telefon görüşmesi yapabilme

• 2 LED göstergesi: Modül çalışma durumunu kolayca takip etme

• Dahili voltaj dönüştürücü: Çalışma voltajı jumper ile 3.3V veya 5V olarak ayarlanabilir

• Baudrate: 300bps ~ 4Mbps (varsayılan 115200bps)

• Otomatik baudrate ayarı: 9600bps ~ 115200bps

• AT komutlarıyla kontrol: (3GPP TS 27.007, 27.005 ve V.25TER komut seti)

• SIM uygulama aracı desteği: SAT Class 3, GSM 11.14 Release 99, USAT
• Üretici firma kaynakları için tıklayınız.

İletişim Teknik Özellikleri

GNSS Teknik Özellikler

• Alıcı tipi: 16 kanal

• Kod tipi: C/A

• Hassasiyet:

• İzleme: -159 dBm (GPS) / -158 dBm (GLONASS) / TBD (BD)

• Soğuk başlangıç: -148 dBm

• Time-To-First-Fix (açık alanda):

• Soğuk başlangıç: <35 s

• Sıcak başlangıç: <1 s

• Konum doğruluğu: <2.5 m CEP

SMS ve Ses Özellikleri

• SMS destekleri: MT, MO, CB, Text, PDU

• Depolama: USIM kart ve ME (varsayılan)

• Ses özellikleri: Yankı iptali ve gürültü azaltma desteği

Diğer Özellikler

• Besleme gerilimi: 5V

• Çalışma voltajı: 5V/3.3V (jumper ile ayarlanabilir)

• Çalışma sıcaklığı: -30°C ~ 80°C

• Depolama sıcaklığı: -45°C ~ 90°C

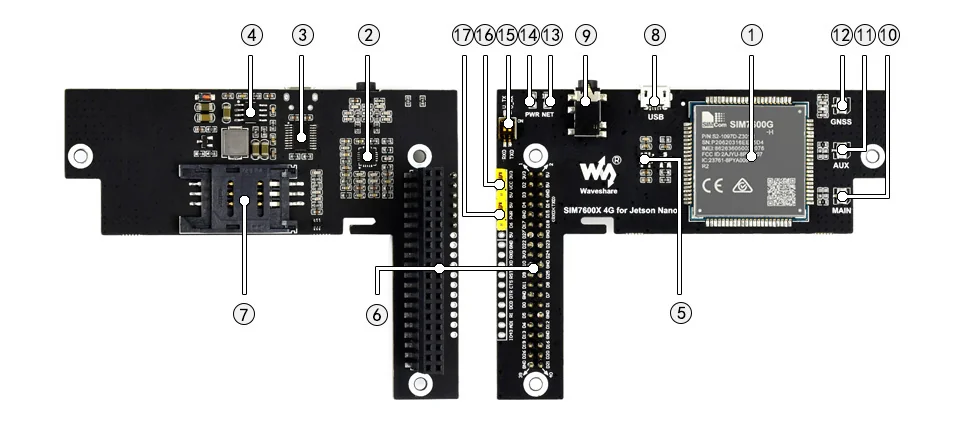

Kart Üzerinde Yer Alanlar

• SIM7600G-H modülü

• NAU8810 ses kod çözücü

• TXS0108EPWR voltaj dönüştürücü: 3.3V/5V → 1.8V

• MP1482 güç çipi

• RT9193-33 voltaj dönüştürücü: 5V → 3.3V

• 40PIN GPIO başlığı: Jetson Nano Developer Kit’e bağlantı için

• SIM kart yuvası: 1.8V / 3V SIM kart desteği

• USB arayüzü: AT komut testi, GPS verisi alma vb.

• 3.5mm kulaklık/mikrofon jakı

• ANA anten konektörü

• AUX anten konektörü

• GNSS anten konektörü

• Ağ durumu göstergesi

• Güç göstergesi

• UART aktif/kapalı anahtarı

• Çalışma voltajı seçme jumper’ı: 3.3V veya 5V

• PWR kontrol konfigürasyonu: Otomatik açılış veya D6 pini ile kontrol

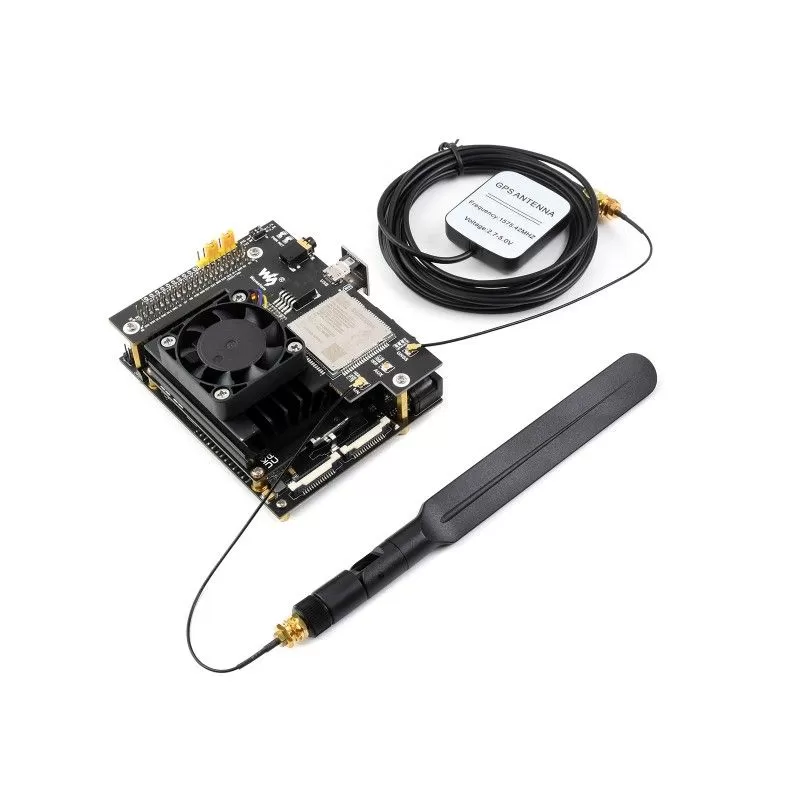

Paket İçeriği

Not: Jetson Nano dahil değildir.

• SIM7600G-H 4G modülü x1

• LTE anteni x1

• GPS harici anten (B) x1

• Jetson Nano USB adaptörü x1

• Vida seti (2 adet) x1
