GNSS L1+L5 Çift Frekanslı Aktif Anten

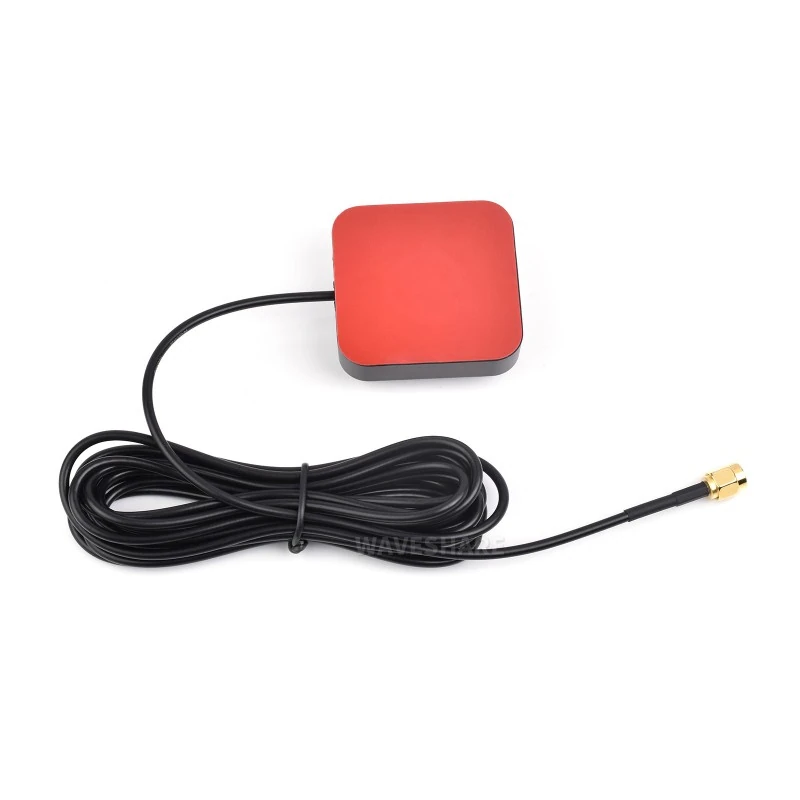

SMA-J Çift Frekanslı GNSS Anteni

Bu SMA-J çift frekanslı GNSS anteni, L1 ve L5 bantlarında çift frekans GNSS desteği sunar ve Beidou (BD), GPS, Galileo, QZSS ve IRNSS gibi birden fazla konumlandırma sistemi ile uyumludur.

Navigasyon ve takip sistemlerinde konum doğruluğunu artırmak için ideal bir çözümdür.

Yüksek kazanç yapısı sayesinde sinyal kararlılığı artırılır. Manyetik tabanı, kolay ve pratik montaj imkânı sunarken; çift taraflı bant desteği ile farklı yüzeylere de rahatlıkla sabitlenebilir.

Not: Raspberry Pi kartı ve GPS HAT kutu içeriğine dahil değildir.

Teknik Özellikler

Frekans Aralıkları

• BDS: B1I / B1C / B2a

• GPS: L1 / L1C / L5C

• GALILEO: E1 / E5a

• QZSS: L5

• IRNSS: S-L5

Elektriksel Özellikler

• LNA Kazancı: 28 ±2 dB

• Anten Kazancı: 2 dBi

• VSWR: ≤ 2.0

• Çıkış Empedansı: 50 Ω

• Çalışma Akımı: ≤ 20 mA

• Çalışma Voltajı: DC 3.0 ~ 18.0 V

• Eksenel Oran: ≤ 3.0 dB

• Gürültü Katsayısı: ≤ 2 dB

• Faz Merkezi Hatası: ±2 mm

• Polarizasyon: Sağ Dairesel Polarizasyon (RHCP)
• Üretici firma kaynakları için tıklayınız.

Mekanik Özellikler

• Konnektör: SMA-J

• Anten Boyutu: 50.0 × 50.0 × 19.1 mm

• Kablo Tipi: RG174

• Kablo Uzunluğu: 3 metre

Çevresel Özellikler

• Çalışma Sıcaklığı: -40°C ~ +85°C

• Depolama Sıcaklığı: -55°C ~ +85°C

Montaj

• Manyetik taban

• Çift taraflı bant ile montaj
