CM4 için Dürbün Kamera Tabanı

ÇİFT KAMERA TABAN ÖZELLİKLERİ

•  * CM4 soketi: Compute Module 4'ün tüm çeşitleri için uygun
•  * Ağ Gigabit: Ethernet RJ45
•  * USB: USB 2.0 × 1
•  * FFC konnektörü: HDMI & PCIe & USB FFC konnektörü × 1 - GPIO FFC konektörü × 1
•  * Çift kamera
•  * - pikselleri 8MP
•  *  - Sensör IMX219
•  *  - Çözünürlük 3280 × 2464 (kanal başına)
•  *  - CMOS boyutu 1/4 inç
•  *  - Diyafram açıklığı F2.4
•  *  - Odak uzaklığı 2,6 mm
•  *  - FOV 83/73/50 derece (çapraz/yatay/dikey)
•  *  - Bozulma < %1
•  *  - Taban uzunluğu 60 mm
•  * Video: HDMI × 1, 4K 30 fps çıkışı destekler
•  * Depolama: Compute Module 4 Lite (eMMC'siz) varyantları için Depolama MicroSD kart soketi
•  * Güç girişi: 5V/2,5A
•  * Boyutlar: 85,0 × 51,5 mm
•  * Ürün kaynakları için tıklayınız.

İsteğe Bağlı Arayüz Genişletici Tanıtımı

GPIO, HDMI, USB, M.2 M KEY Dahil Arayüzlerin Sağlanması

ARAYÜZ GENİŞLETİCİ ÖZELLİKLERİ

•  * USB USB 2.0 × 3
•  * FFC konnektörü HDMI & PCIe & USB FFC konnektörü × 1
•  * GPIO FFC konektörü × 1
•  * Diğer konektör M.2 M KEY × 1, NVME SSD veya iletişim modülünü bağlamak için
•  * Raspberry Pi 40PIN GPIO başlığı × 1
•  * Video HDMI × 1, 4K 30 fps çıkışı destekler
•  * Boyutlar 85,0 × 51,5 mm

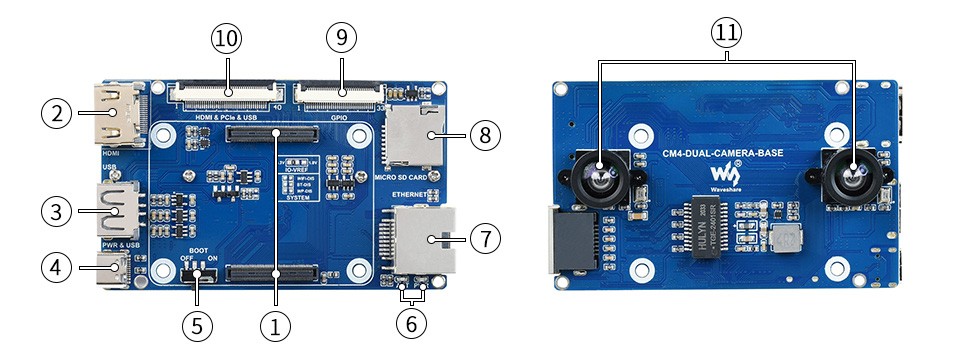

Board Üzerinde Neler Var ?

1 - CM4 soketi - Compute Module 4'ün tüm çeşitleri için uygun

2 - HDMI konektörü - 4K 30fps çıkışı destekler

3 - USB 2.0 bağlantı noktası - USB cihazlarını bağlamak için

4 - Güç ve USB - USB-C konektörü, 5V DC güç kaynağı veya USB programlama bağlantı noktası

5 - BOOT seçimi

AÇIK: CM4, USB-C arabiriminden önyüklenir

KAPALI: CM4, eMMC veya Micro SD karttan önyüklenir

6 - CM4 durum göstergesi

PWR: Raspberry Pi güç göstergesi

ACT: Raspberry Pi çalışma durumu göstergesi

7 - RJ45 Gigabit Ethernet

10/100/1000M uyumlu

8 - Mikro SD kart yuvası - Önceden yakılmış görüntüye sahip bir Mikro SD kartı bağlamak için (YALNIZCA Lite varyantı)

9 - GPIO FFC konektörü - 40PIN GPIO'yu genişletmek için

10 - HDMI & PCIe & USB FFC konnektörü - HDMI1, PCIe, USB'yi genişletmek için

11 - Çift kamera - IMX219, 8MP
