7,5 inç Dört Renkli ePaper Ekran (H) – Raspberry Pi için Sürücü HAT'li

Waveshare 7.5 inç 800×480 4 Renkli e-Paper HAT (H)

Waveshare 7.5 inç e-Paper HAT (H), 800×480 piksel çözünürlüğe sahip, kırmızı, sarı, siyah ve beyaz olmak üzere dört renkli görüntüleme sunan gelişmiş bir elektronik kâğıt (e-Paper) ekran çözümüdür. Mikro kapsül elektroforez teknolojisini kullanan ekran, kâğıda benzer bir görüntüleme deneyimi, 170°'den geniş izleme açısı ve arka aydınlatmaya ihtiyaç duymayan yapısıyla düşük güç tüketimli uygulamalar için ideal bir çözümdür.

Ekranda görüntülenen içerik, güç bağlantısı kesildikten sonra da korunur. Enerji yalnızca ekran yenilendiğinde tüketildiğinden, uzun süre aynı içeriğin görüntülenmesi gereken uygulamalarda düşük güç tüketimi sağlar.

7.5 İnç 4 Renkli e-Paper Ekran

Waveshare e-Paper HAT (H), 7.5 inç ve 800×480 piksel çözünürlüğe sahiptir. Kırmızı, sarı, siyah ve beyaz renkleri destekleyen ekran; elektronik etiket, fiyat göstergesi, bilgi ekranı ve benzeri uygulamalarda okunabilir içerik sunar.

Mikro kapsül elektroforez teknolojisi sayesinde ekran, klasik LCD ekranlardan farklı olarak arka aydınlatmaya ihtiyaç duymaz ve görüntülenen içerik güç kesildiğinde korunur.

• 7.5 inç ekran boyutu
• 800×480 piksel çözünürlük
• Kırmızı, sarı, siyah ve beyaz renkler
• 2 gri ton seviyesi
• 170°'den geniş izleme açısı
• Arka aydınlatma gerektirmez
• Üretici firma kaynakları için tıklayınız.

Düşük Güç Tüketimi

e-Paper teknolojisinin en önemli avantajlarından biri, görüntünün sürekli olarak enerjiyle beslenmesine ihtiyaç duyulmamasıdır. İçerik yalnızca yenileme sırasında değiştirilir ve yenileme tamamlandıktan sonra görüntü korunur.

Yenileme sırasında güç tüketimi 80 mW'ın altında, bekleme akımı ise 0.01 μA'dan düşük seviyededir.

Bu yapı; uzun süre aynı bilgiyi görüntüleyen elektronik etiketler, fiyat göstergeleri ve bilgi sistemleri gibi uygulamalar için uygundur.

SPI Haberleşme ve Raspberry Pi Uyumluluğu

Ekran, birlikte gelen e-Paper Driver HAT üzerinden SPI haberleşme arayüzü ile kontrol edilir. Sürücü kartında bulunan 3.3 V / 5 V uyumlu lojik seviye dönüştürücü, farklı geliştirme platformlarıyla kullanım esnekliği sağlar.

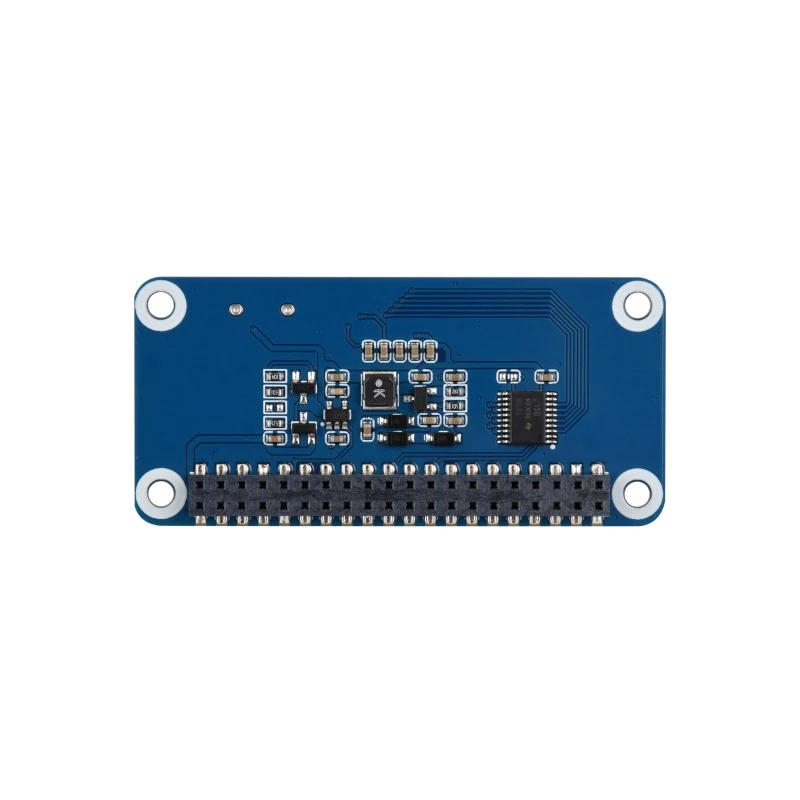

Driver kartı üzerinde Raspberry Pi ile uyumlu 40 pinli GPIO header bulunur.

Desteklenen platformlar:

• Raspberry Pi
• Jetson Nano
• STM32
• Arduino

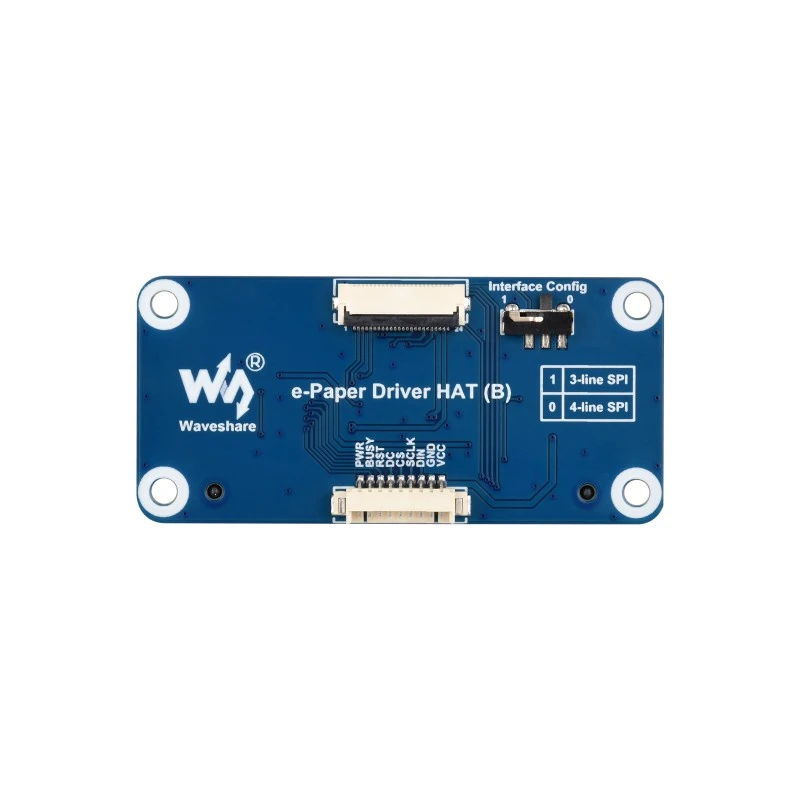

SPI arayüzü hem 3-wire hem de 4-wire haberleşmeyi destekler.

Hızlı Kısmi Yenileme

Waveshare 7.5 inç e-Paper HAT (H), kullanım senaryosuna göre tam veya kısmi ekran yenileme imkânı sunar.

• Tam yenileme süresi: 22 saniye
• Kısmi yenileme süresi: yaklaşık 0.3 saniye

Kısmi yenileme desteği, ekrandaki yalnızca belirli alanların güncellenmesi gereken uygulamalarda daha hızlı içerik değişimi sağlar.

Kompakt e-Paper Tasarımı

e-Paper modülünün ölçüleri 170.20 × 111.20 × 1.20 mm, sürücü kartının ölçüleri ise 65.00 × 30.50 mm'dir.

Ekranın aktif görüntüleme alanı 163.20 × 97.92 mm ölçülerindedir.

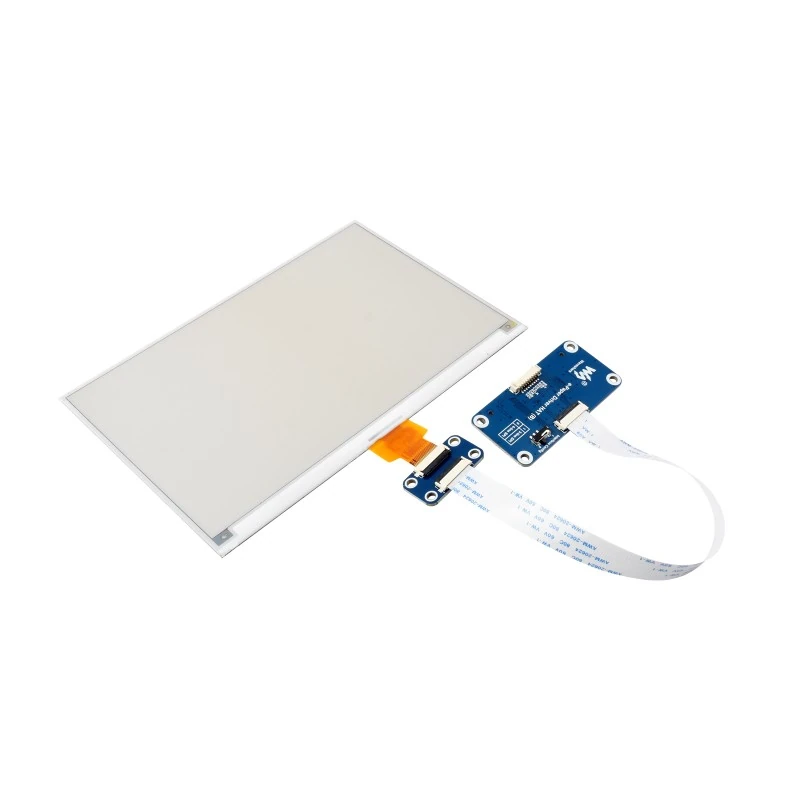

Birlikte verilen MX1.25 9PIN kablo, e-Paper ekran ile sürücü kartı arasındaki bağlantıyı kolaylaştırır.

Kullanım Alanları

Waveshare 7.5 inç e-Paper HAT (H), düşük güç tüketimi ve güç kesildiğinde görüntüyü koruyabilmesi sayesinde çeşitli bilgi görüntüleme uygulamalarında kullanılabilir.

Başlıca kullanım alanları:

• Elektronik raf etiketleri
• Fiyat etiketleri ve fiyat göstergeleri
• Varlık ve ürün etiketleri
• Konferans ve toplantı isimlikleri
• Bilgilendirme ekranları
• Elektronik tabela uygulamaları
• Düşük güç tüketimli bilgi sistemleri
• Raspberry Pi tabanlı projeler
• Arduino ve STM32 projeleri
• Jetson Nano tabanlı uygulamalar

Teknik Özellikler

Kutu İçeriği

• 1 × Waveshare 7.5 inç e-Paper HAT (H)
• 1 × Montaj vidası
• 1 × MX1.25 9PIN kablo
