6V-24V Güneş Paneli için Güneş Enerjisi Yönetim Modülü

Bu güneş enerjisi yönetim modülü, 6V-24V güneş panelleri için tasarlanmıştır.

3,7 V şarj edilebilir 14500 Lityum-iyon pili (pil dahil değildir) veya diğer 3,7 V Li-İyon pilleri PH2.0 konektörü aracılığıyla bir güneş paneli aracılığıyla şarj edebilir. USB bağlantısı ve pin başlıkları, düzenlenmiş bir 5V 1A çıkış sağlar.

Modül, MPPT (Maksimum Güç Noktası İzleme) işlevine ve çoklu koruma devrelerine sahiptir, bu da onun yüksek verimlilik ve kararlılıkla çalışmaya devam etmesini sağlar.

Modül, güneş enerjili, düşük güçlü IoT ve diğer çevre koruma projeleri için uygundur.

Lütfen kullanmadan önce Ürün Wiki'sini okuyun.

Özellikler

• Güneş panelinin verimliliğini en üst düzeye çıkaran MPPT (Maksimum Güç Noktası İzleme) işlevini destekler
• Güneş paneli / USB bağlantısı pil şarjını destekler
• 6V-24V güneş panelleri için, DC-002 jak girişi veya vidalı terminal girişi
• Yerleşik MPPT SET anahtarı, şarj verimliliğini artırmak için giriş seviyesine kapalı seviyeyi seçin
• İki adet 5V çıkış arabirimi: pim başlıkları ve USB bağlantı noktası
• Yerleşik yüksek kapasiteli alüminyum elektrolitik kapasitör ve SMD seramik kapasitör, kararlı performans için dalgalanmayı azaltır
• 14500 pil yuvası ve PH2.0 pil konektörü, farklı türde 3,7 V şarj edilebilir lityum-iyon pilleri bağlamak için
• Güneş paneli ve akünün durumunu izlemek için çeşitli LED göstergeler
• Çoklu koruma devreleri: aşırı şarj / aşırı deşarj / ters koruma / aşırı ısınma / aşırı akım

Donanım Özellikler

• Güneş paneli giriş voltajı (SOLAR IN): 6V-24V
• Mikro USB giriş voltajı (USB GİRİŞİ): 5V
• Pin başlığı / USB çıkışı (USB ÇIKIŞ): 5V 1A
• Şarj kesme voltajı: 4.2V±1%
• Aşırı deşarj koruma voltajı: 2.9V±1%
• Güneş paneli şarj verimliliği: ~78%
• USB şarj verimliliği: ~%82
• 3,7 V pil artırma çıkış verimliliği: ~%86
• Maksimum hareketsiz akım: <2mA
• Çalışma sıcaklığı: -40℃~85℃
• Boyutlar: 65,2 mm × 56,2 mm × 22,9 mm

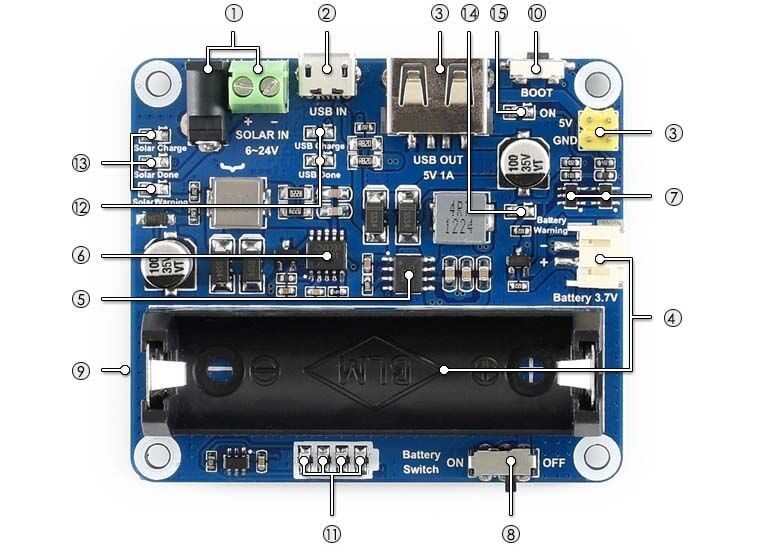

Kart Üzerinde Neler Var ?

1) Güneş paneli şarj girişi: güneş paneli, DC-002 jakı veya vidalı terminal ile şarj edilir

2) USB şarj girişi: USB bağlantısıyla şarj edilir, Mikro USB bağlantı noktası üzerinden 5V'luk bir güç adaptörü bağlayın

3) 5V/1A güç çıkışı: düzenlenmiş 5V/1A çıkış, USB bağlantı noktası veya 2,54 mm pin başlığı sağlar

4) Pil arayüzleri: 3.7V şarj edilebilir lityum-iyon, PH2.0 konektör veya 14500 pil yuvasını bağlamak için

5) CS8501: USB şarj ve 5V/1A boost çıkışı için USB güç yönetimi çipi

6) CN3791: güneş paneli şarjı ve kova girişi için güneş enerjisi yönetim çipi

7) Lityum-iyon pil koruma çipi: aşırı şarj / aşırı deşarj koruması

8) Pil anahtarı

9) MPPTSET anahtarı (alt taraf)

- Desteklenen seviye: 6V/9V/12V/18V/24V

- Şarj verimliliğini artırmak için giriş seviyesine en yakın seviyeyi seçin

10) AÇMA tuşu

11) Pil kapasitesi göstergeleri

12) USB şarj göstergeleri:

  - USB Şarjı: USB şarjı sırasında açık

  - USB Bitti: pil USB ile tam olarak şarj edildiğinde açılır

13) Güneş paneli şarj göstergeleri:

  - Solar Şarj: güneş paneli şarj olurken açık

  - Solar Bitti: pil güneş paneli tarafından tam olarak şarj edildiğinde açılır

  - Güneş Uyarısı: güneş panelinin ters bağlantısı olduğunda yanar

14) Pil uyarısı: pilin ters bağlantısı olduğunda yanar

15) Güç çıkışı göstergesi: 5V/1A çıkış

Paket içeriği

1x Güneş Enerjisi Yönetici Modülü

Piller/adaptörler dahil değildir
