Bu, SPI veya I2C arabirimi aracılığıyla iletişim kuran, yerleşik denetleyicili, 1,5 inç diyagonal, 128x128 piksel, 16 gri tonlamalı genel bir OLED ekran Modülüdür.
Özellikler
- 128x128 yüksek çözünürlük
- 16 gri tonlama, daha iyi görüntü efekti
- Yerleşik dirençle yapılandırılmış SPI veya I2C arayüzünü destekler
- Geliştirme kaynakları ve kılavuzla birlikte gelir (Raspberry Pi/Jetson Nano/Arduino/STM32 için örnekler)
- Sürücü: 1327
- Arayüz: SPI / I2C
- Ekran rengi: Beyaz
- Gri tonlama: 16
- Çözünürlük: 128x128 (diğer rakip ürünlerin çoğu genellikle 128x64'tür)
- Görüş açısı: >160°
- Çalışma voltajı: 3.3V / 5V
- Boyut: 44,5 x 37 (mm)
- Kaynaklar için tıklayınız.
Arayüz
- VCC Gücü (3,3~5V giriş)
- GND Toprak
- DIN Veri girişi
- CLK Saat veri girişi
- CS Chip seçimi, düşük aktif
- DC Veri/Komut seçimi (veri için yüksek, komut için düşük)
- RST Sıfırlama, düşük aktif

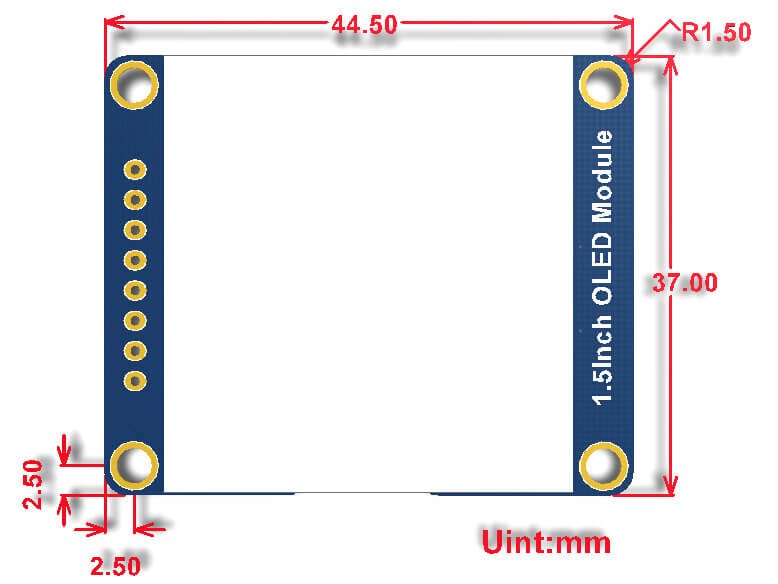

Boyutlar
