1.9 inç Segment E-Paper Modülü

1.9 inçlik 91 segmentten oluşan bir e-paper bölüm ekranı. Pasif yansıtıcı ekran, siyah-beyaz bir görüntüyü görüntüleyebilir, görüş açısı 170 °'nin üzerindedir. İletişim için I2C arayüzünü kullanır. E-paper ekranları, yenileme için temelde enerji gerektiren çok düşük güç tüketimi ile karakterize edilirler. Modül, kısmi yenilemeyi destekler, bunun süresi 0.3 saniyedir. Segment e-paper ekranları, sıcaklık ve nem sensörlerinden, hava nemlendiricilerinden vb. gelen değerleri görüntülemek için mükemmeldir. Modül, 3.3 V ve 5 V gerilimlerle çalışır.

Segmentli e-paper ekranının ana özellikleri şunlardır:

- Arka ışık yok, güç kesildiğinde bile son içeriği uzun süre korur.

- Çok düşük güç tüketimi, yenileme için sadece güç gereklidir.

- Arduino, Raspberry Pi, STM32 vb. gibi cihazlarla uyumlu olan I2C arayüzü.

- Entegre MOS voltaj regülatörü, 3.3 V ve 5 V güç kaynağı.

"E ink e-paper" ekranı, elektrorföretik mikrokapsül teknolojisini kullanarak veri sunan bir tür e-paper ekranıdır. Bu, geleneksel Paper üzerinde bulunan standart mürekkebin görünümünü taklit ettiği anlamına gelir. Bu tür teknoloji son derece kullanıcı dostudur - ekranlar mavi ışık yaymaz, pasif olarak yansıtıcıdır ve geniş bir görüş açısı sağlar. Tüm bu özellikler, gözlerimizin kullanım sırasında çok fazla yorulmamasını sağlar ve okuma daha öncekinden daha keyifli hale gelir.

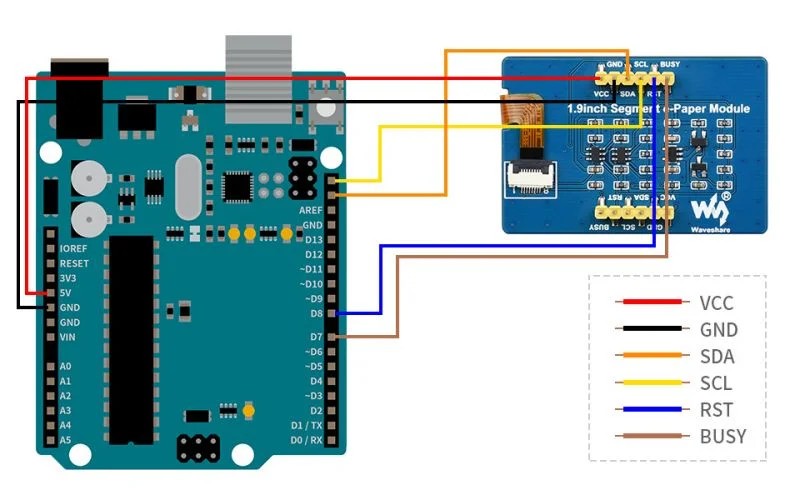

E-kağıt ekran modülünün pinleri şunlardır:

VCC - besleme gerilimi

GND - sistem toprağı

SDA - I2C veri hattı

SCL - I2C saat hattı

RST - sıfırlama, düşük durumda etkinleştirilir

BUSY - meşgul durumunun çıkış pimi, yüksek durumda etkinleştirilir

E-paper ekranın özellikleri:

• Besleme gerilimi: 3.3 V veya 5 V
• Arayüz: I2C
• Segment sayısı: 91
• Ekran rengi: siyah ve beyaz
• Gri tonlama: 2
• Kısmi yenileme süresi: 0.3 saniye
• Tam yenileme süresi: 2 saniye
• Yenileme güç tüketimi: 5mW'dan az (tipik)
• Bekleme akım tüketimi: 0.01 uA'dan az (neredeyse yok)
• Görüş açısı: 170°'nin üzerinde
